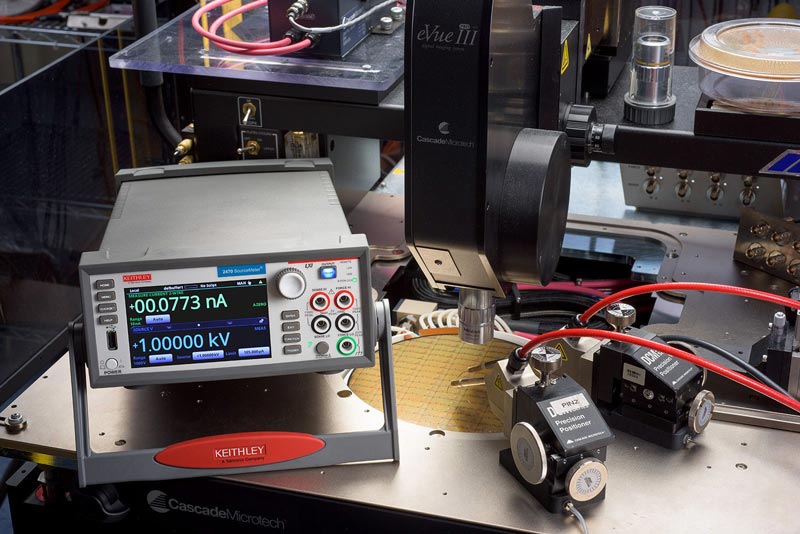

制造大功率开关

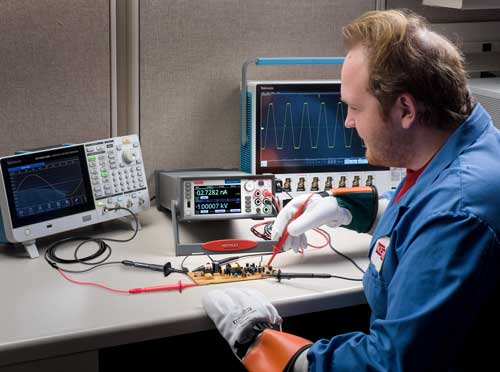

5G、汽车和替代能源市场对更高效高压半导体的需求促使对 SiC 和 GaN 等新技术的测试和研究日益复杂。您的测试设备需要发展以跟上步伐。

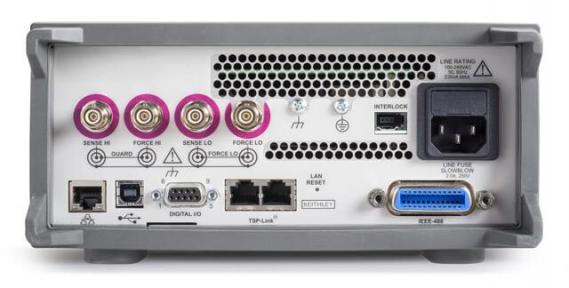

 2470 SMU 在击穿电压、泄漏电流、隔离测试、耐压和介电耐压测试等测量方面增加了多项功能，可让您更快地了解情况。

了解关于新高压 2470 SMU 的更多信息

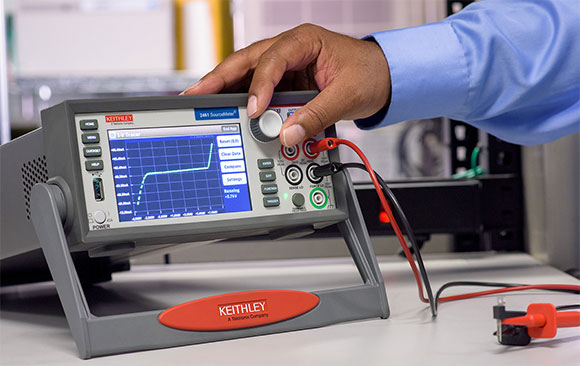

直观 UI。 智能且快速。

在直观、多点触控用户界面上能测量、查看和发现更多细节，从原始读数到直方图，再到基于时间和基于电压/电流的波形，并且能更快速地获得答案。

操作方式视频

特点

• 五英寸触摸屏，具有精心设计的颜色组合和屏幕布局
• 简单的导航和一级菜单及设置
• 可存储 2750 万个数据，具有时间标记，全部可在仪器上查看

学习更多， 获得更多。

源测量单元教程学习中心将关于 Keithley SMU 和其他产品的大量信息都放在一个方便的位置。 我们提供指向与我们所服务的应用和行业相关的各种内容的链接。

查看所有 SMU 教程

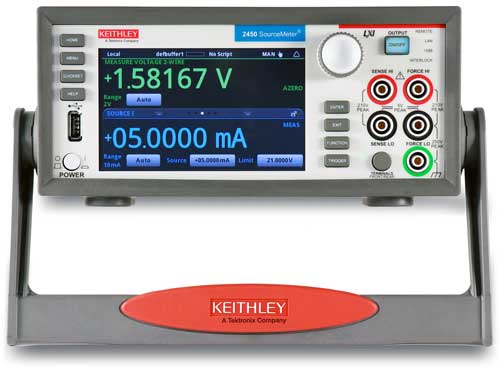

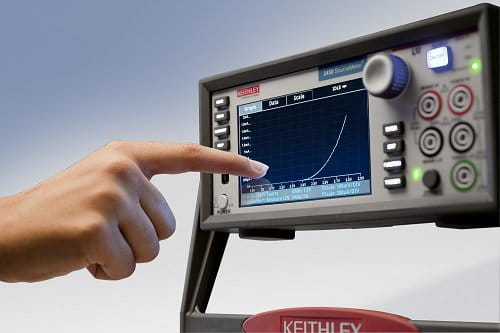

2450 型图形化 SourceMeter SMU

2450 型是 Keithley 的下一代 SourceMeter 源测量单元 (SMU) 仪器，可轻松执行欧姆定律（电流、电压和电阻）测试。其创新的图形用户界面 (GUI) 和先进的电容式触摸屏技术让使用变得非常直观，并最大程度地减少学习曲线，从而使工程师和科学家能够更快地学习、更智能地工作且更轻松地进行发明创造。

• 五英寸高分辨率电容式触摸屏 GUI
• 0.012％ 基本测量精度，具有 6½ 位分辨率
• 全新 20mV 和 10nA 源/测量范围提高了灵敏度
• 内置上下文相关前面板帮助

白皮书：了解当今测试仪器不断变化的用户界面

应用注释：使用 2450 型交互式 SourceMeter®SMU 仪器进行生物传感器/交换器鉴定

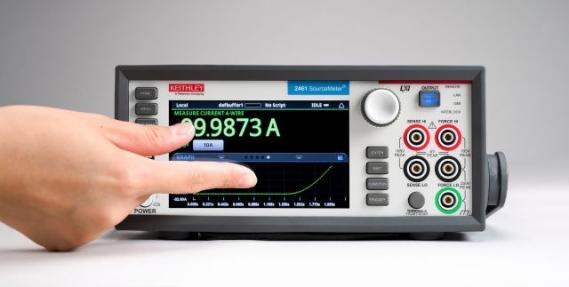

2461 型图形化高电流数字 SourceMeter SMU

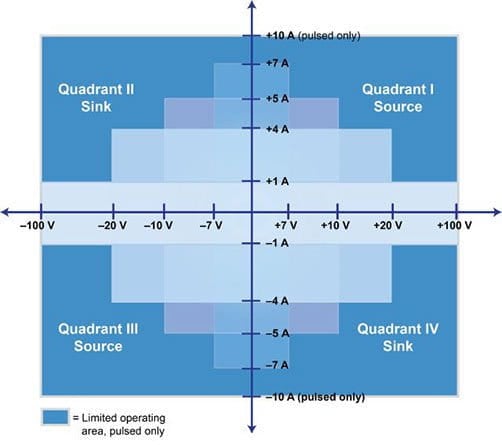

2461 高电流 SMU 凭借其 10A/1000W 脉冲电流和 7A/100W 直流电流能力以及双 18 位 1MS/s 数字转换器，优化用于检定和测试高功率材料、器件和模块，例如碳化硅 (SiC)、氮化镓 (GaN)、DC-DC 转换器、电路保护设备、太阳能电池和电池板、高亮度 LED 和照明系统、电池等。

• 覆盖范围广，最高可达 105V/7A DC 100W，100V/10A 脉冲 1000W。
• 双 1 MS/s 数字转换器，用于快速采样测量
• 0.012% DCV 精度，具有 6½ 位分辨率
• 与 KickStart 软件结合使用

应用注释：使用 2461 高电流 SourceMeter® SMU 仪器准确进行高亮度 LED 的脉冲测试

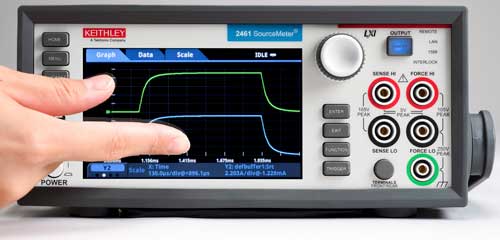

高亮度 LED 的高速测试

使用 SMU 仪器独特的脉冲、电压或电流功能，最大限度地减少 HBLED 自发热，降低对测量精度的负面影响，消除损坏被测设备的担忧。

• 最小程序电压和电流脉冲：150 µs
• 最大脉冲电流 10 A
• 最大脉冲功率 1000 W

脉冲测试高亮度 LED

HBLED 的准确直流测试

检定和验证传感器性能

SMU 仪器是检定和验证睡眠和活跃状态期间可能生成和测量超低和低电压或电流信号的传感器的最准确、可靠且方便的方法。 SMU 提供最宽的工作范围、灵敏度、速度和精度，可最大限度地减少错误读数，让您放心测试。

• 电压和电流测量分辨率为 10 nV 和 10 fA
• 最佳电压和电流测量精度为 0.012% 和 0.02%
• 最大采样率为 1 M 个样点/秒

应用注释：使用 2450 型交互式 SourceMeter®SMU 仪器进行生物传感器/交换器鉴定

创建电池放电模型和模拟电池

图形化 SMU 仪器可以使电池放电并创建电池模型以用于电池模拟器。该模型同时包含随电池充电状态变化的开路电压和内部电阻。然后，电池模拟器将使用创建的电池模型模拟电池，并可以在各种测试条件下使用，以了解在各种放电条件下由电池供电时产品的性能。

• 0.012％ 基本测量精度，具有 6½ 位分辨率
• 全新 20mV 和 10nA 源/测量范围提高了灵敏度
• 覆盖范围广，最高可达 105V，7A DC/7A 脉冲，100W。

视频：使用 2450 源测量单元创建电池放电模型并模拟电池

Python 驱动程序支持

利用原生的 Python 命令，可以轻松控制示波器、数字万用表、源测量单元、波形发生器等多种仪器。摒弃繁琐的手动解析过程。轻而易举地找到自己钟爱的 IDE，例如 VS Code 或 PyCharm。

• 直观的文档：阅读全面的文档字符串和详尽的类型提示，帮助您深入了解并有效利用仪器的各项功能。
• 提升工作效率：利用自动补全和代码建议功能，加快开发速度。
• 无缝集成：可将我们的 Python 驱动程序融入您现有的自动化框架，以充分挖掘每台仪器的潜能。

访问我们的 Python 驱动程序包

了解测试自动化

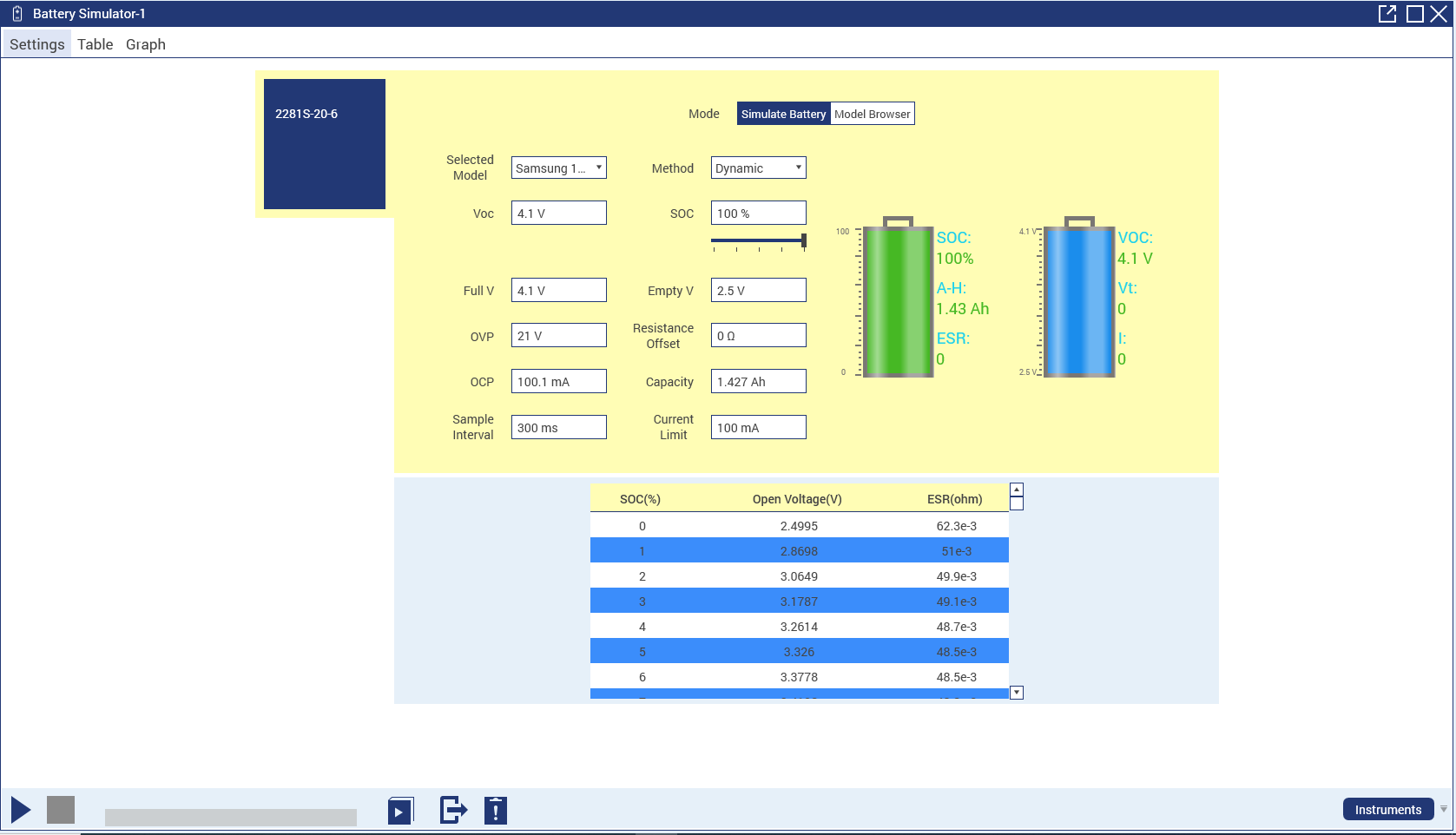

Kickstart 电池模拟器应用程序

KickStart 电池模拟器应用程序为用户提供了创建、管理和模拟电池模型的简单方法，以及循环测试电池的能力。这款用于 KickStart 软件的可选专业应用程序可以搭配吉时利 2281S 电源/电池模拟器（用于模拟电池模型）、吉时利 2380 直流电子负载（用于生成电池模型），以及吉时利 2400 图形化系列和 2600A/B 系列 SMU（仅 A 通道）（用于生成电池模型、电池模拟和电池充电/放电循环测试）一起使用。

该电池模拟器应用程序包括以下功能：

• 能够生成、编辑和模拟自定义电池模型
• 响应式用户界面，允许实时更改为模拟充电状态
• 用于直观地实时显示数据收集的表格和图形视图
• 能够浏览保存到本地驱动器存储库中的多个电池型号
• 能够从 KickStart 软件导入和导出模型
• 动态和静态电池模型
• 动态电池模型实时更新数值
• 电池 VOC、Vt、SOC、ESR、电流和容量的直观呈现
• 使用 SMU 的一体化激励器、模型生成器和循环测试解决方案
• 能够通过多个充电和放电循环来测试电池，并可访问多种测试截止条件

了解有关 KickStart 电池模拟器应用程序的更多信息

吉时利 KickStart 仪器控制软件。
无需编程。

使用 KickStart 轻松进行测量。 无需编程即可快速轻松地检定您的设备和材料。 以图形和表格格式显示实时结果。 导出数据表或图表，实现快速报告或在 Excel 中进行其他分析。

• 快速创建单个或扫描脉冲测试
• 生成电压和电流源的线性、日志、列表和双重扫描，同时提供测量
• I-V 检定应用可支持多达 4 台 SMU 仪器
• GPIB、USB、Windows 操作系统上的以太网连接

立即下载 KickStart 并试用

Keithley Kickstart 产品技术资料

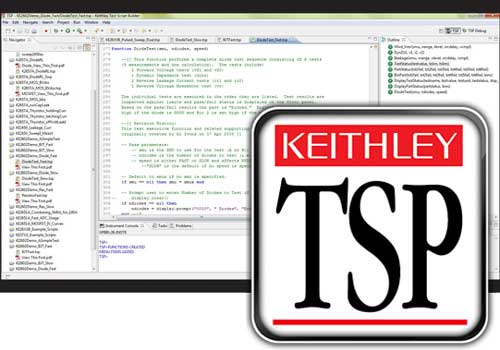

免费脚本开发环境可最大限度地提高仪器性能

Test Script Builder (TSB) 是一款软件工具，可用于简化 Keithley 的 Test Script Processor (TSP^®) 所支持仪器测试脚本的构建过程。

• 收发仪器的命令和响应
• 创建、管理和运行用户脚本
• 调试脚本
• 导入工厂脚本进行查看或编辑并转换为用户脚本

下载 TSB 软件
