电压指标 ^{1, 2}

测量输入电阻：>10GW，所有量程。
温度系数：±(0.10 × 准确度指标 )/℃，0° ~ 18℃和 28° ~ 50℃。

电流指标 ^{1, 2, 6}

输入端压降 8：<100mV，所有量程。

温度系数：±(0.10 × 准确度指标 )/℃，0° ~ 18℃和 28° ~ 5℃。

1. 速度 = 1 PLC。
2. 所有指标均为输出打开时有保障的指标。
3. 在正确清零时，准确度适用于 2 线和 4 线模式。
4. 6.5 位测量分辨率。模数转换器的分辨率受到噪声限制。
5. 18 位 ADC。1ms 间隔平均获得 1000 个样点。内部温度在 ±5℃以内，ACAL 一周。
6. 在使用 Model 2461 的 Model 2460-KIT 螺丝端子附件时有保障的准确度指标。
7. 10A 量程 DC 指标最高适用于 7.35A。>7.35A 的操作只适用于脉冲模式。适用于脉冲宽度和占空比极限。如需进一步了解脉冲操作，请参阅脉冲指标和典型脉冲性能部分。
8. 4 线模式。

电阻测量准确度 ( 本地或远程传感 ) ^{9, 10, 11}

提供电流、测量电阻模式：总不确定度 = 电流 提供准确度 + 电压测量准确度 (4 线远程传 感 )。

温度系数 (0° -18℃和 28° -50℃ )：±(0.10 × 精度指标 )/℃。

9. 速度 = 1 PLC。
10. 所有指标均为输出打开时有保障的指标。
11. 在正确清零时，准确度适用于 2 线和 4 线模式。
12. 6.5 位测量分辨率。
13. 启用供电读数功能。偏置补偿打开。
14. 仅提供电流、测量电阻或提供电压、测量电阻

其他脉冲模式输出指标

最小可编程脉冲宽度：150ms。
注：稳定和 / 或测量时间可能 会长于 150ms。
最大扩展范围脉冲宽度：7A 及以下量程为 2.5ms，10A 量程 为 1ms。
最大 DC 脉冲宽度：10,000 秒。
脉冲宽度编程分辨率：可变，受到脉冲宽度和脉冲宽度抖动 限制。
脉冲宽度抖动：<(50ms + 脉冲宽度的 10%)，典型值， Acquire Readings = OFF。
最大脉冲占空比：20V及以下量程为10%，100V量程为5%。

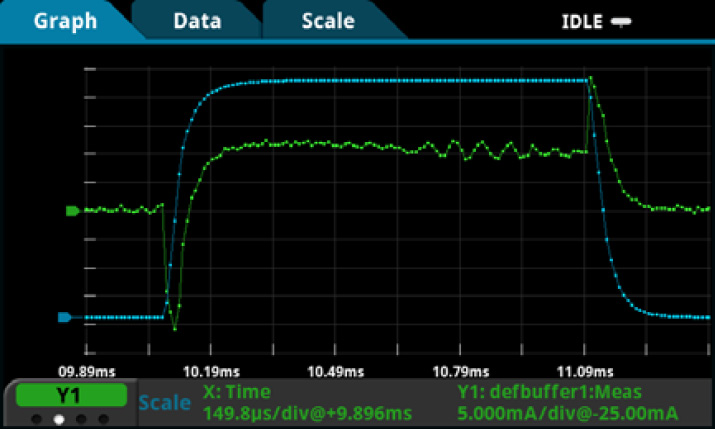

典型脉冲性能 ( 最佳固定量程，4W 连接 )

接触检查

接触检查速度：检验和通知 <100ms

模数转换器特点

最大分辨率 : 18 位。
提供的测量功能：电压测量，电流测量，同时测量电压和电流， 电阻测量，功率测量。
采样率 15：可编程，1000~1M 样点 / 秒。
易失性采样存储器，带时间标记：27.5 M。
最小记录时间：1ms。
时间标记分辨率：标准或全存储模式1ns，紧凑存储模式 1ms。
最大记录长度：5 M。
量程选择：模数转换器测量要求固定量程。
测量稳定时间：取决于量程和负载。
对10mA及以下电流范围， 准确度受到稳定时间限制。

补充特点

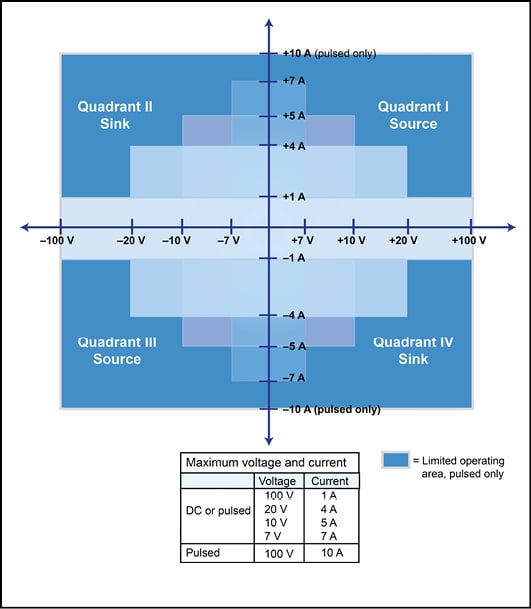

最大输出功率：1050W 脉冲，105W DC，四象限供电和接 收操作。
过量程：量程的 105%，供电和测量。 稳定：电压：工频：量程的 0.01%。
负载：量程的 0.01% + 100mV。 电流：工频：量程的 0.01%。
负载：量程的 0.01% + 100pA。
供电极限： 电压源电流极限：双极电流极限用一个值设置，最低为量程 的 10%。
电流源电压极限：双极电压极限用一个值设置，最低为量程 的 10%。
V/I极限准确度：在基本指标中增加读数的 0.3% 和 ± 读数 的 0.02%。
过冲： 电压供电：<0.1% 典型值。
步长 = 满刻度，阻性负载，20V 量程，10mA 电流极限 )。
电流供电：<0.1% 典型值。
步长 = 1mA 步进，阻性负载 = 10kW，20V 量程 )
量程变化过冲：过冲到全阻性 100kW 负载，10Hz ~ 20MHz 带宽，相邻量程：<250mV 典型值。
输出稳定时间：要求时间达到最终值的0.1%以内：20 V量程， 100 mA 电流极限：<200ms 典型值。
最大转换速率 : 1V/ms，100V 量程， 100mA 极限，20kW 负 载(典型值)。
0.6V/ms，20V量程，100mA极限，20kW负载(典 型值 )。
过压保护：用户可以选择值，5% ±0.5V 容限。
出厂默认值 为“none“( 无 )。
电压供电噪声：10Hz ~ 20MHz (RMS)：<4.5mV 典型值，阻 性负载。
共模电压：250V DC。
共模隔离度：>1GW，<1000pF。 噪声抑制 ( 典型值 )：

负载阻抗 : 普通模式：
20nF 典型值。
高电容模式：稳定到50μF典型值。
高电容模式适用于 ≥ 100μA 量程。
Force 端与 Sense 端之间最大电压：5V。
输出线上压降：1V。
最大线上电阻：对额定准确度为 1MW。
Sense 输入阻抗：>10GW。
保护偏置电压：<300mV 典型值。

系统测量速度¹⁶

60Hz (50Hz)、脚本 (TSP®) 编程的读取速率（每秒读数）。

模数转换，典型值

SCPI 编程，缓冲器为紧凑式

60Hz (50Hz)、SCPI 编程的读取速率（每秒读数）

16. 读取速率适用于电压或电流测量、自动清零关、自动量程关、滤波关、二进制读数格式和供电读数关

整体特点 ( 除另外指明外，均为默认模式 )

出厂默认标准开机：SCPI 模式。
源输出模式：固定DC电平，存储/配置列表(混合功能)，扫描(线 性和对数 )，扫描 ( 双线性和双对数 )。

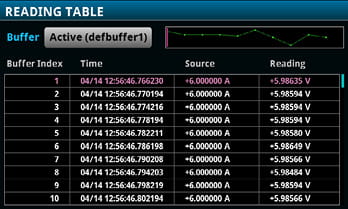

存储缓冲器：>2 M读数，用户可以调节。
包括选定实测值和时间 标记。
实时时钟：锂电池备份 (3 年 + 电池寿命 )。

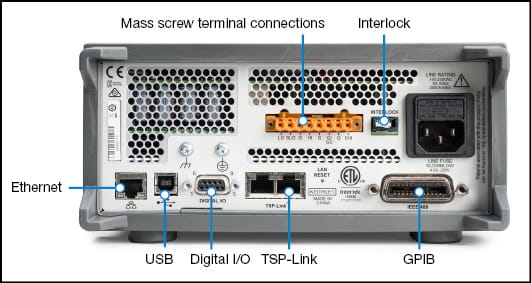

远程接口： GPIB：IEEE-488.2。
USB 设备 ( 后面板，B 型 )：2.0 全速 USBTMC。
USB 设备 ( 前面板，A 型 )：USB 2.0，支持 U 盘。
以太网 : RJ-45 (10/100BT)。
数字 I/O 接口： 线路：6 个输入 / 输出，用户自定义。
用于数字 I/O 或触发。 连接器：9 针插孔 D。
输入信号电平：0.7V ( 最大逻辑值低 )，3.7V ( 最小逻辑值高 )。
输入电压极限：-0.25V (绝对最小值)，+5.25V (绝对最大值)。
最大供电电流：+2.0mA @ >2.7V ( 每针 )。
最大接收电流：-50mA @ 0.7V ( 每针，固态保险保护 )。
5V 电源引脚：限于 500mA @ >4V ( 固态保险保护 )。
处理器接口：测试开始，测试结束，4 种分类位。
编程能力：SCPI 或 TSP 命令集。
TSP 模式：可以从任何主机接口访问嵌入式测试脚本处理程序 (TSP)。
IP 配置：静态或 DHCP。
扩展接口：TSP-Link扩展接口使支持TSP的仪器能够触发及相互 通信。
源输出模式：固定DC电平，存储/配置列表(混合功能)，扫描(线 性和对数 )，扫描 ( 双线性和双对数 )。
存储缓冲器：>2 M读数，用户可以调节。
包括选定实测值和时间 标记。
实时时钟：锂电池备份 (3 年 + 电池寿命 )。
远程接口： GPIB：IEEE-488.2。
USB 设备 ( 后面板，B 型 )：2.0 全速 USBTMC。
USB 设备 ( 前面板，A 型 )：USB 2.0，支持 U 盘。
以太网 : RJ-45 (10/100BT)。
数字 I/O 接口： 线路：6 个输入 / 输出，用户自定义。
用于数字 I/O 或触发。 连接器：9 针插孔 D。
输入信号电平：0.7V ( 最大逻辑值低 )，3.7V ( 最小逻辑值高 )。
输入电压极限：-0.25V (绝对最小值)，+5.25V (绝对最大值)。
最大供电电流：+2.0mA @ >2.7V ( 每针 )。
最大接收电流：-50mA @ 0.7V ( 每针，固态保险保护 )。
5V 电源引脚：限于 500mA @ >4V ( 固态保险保护 )。
处理器接口：测试开始，测试结束，4 种分类位。
编程能力：SCPI 或 TSP 命令集。
TSP 模式：可以从任何主机接口访问嵌入式测试脚本处理程序 (TSP)。 IP 配置：静态或 DHCP。
扩展接口：TSP-Link扩展接口使支持TSP的仪器能够触发及相互 通信。
LXI 标准：1.4 LXI Core 2011。

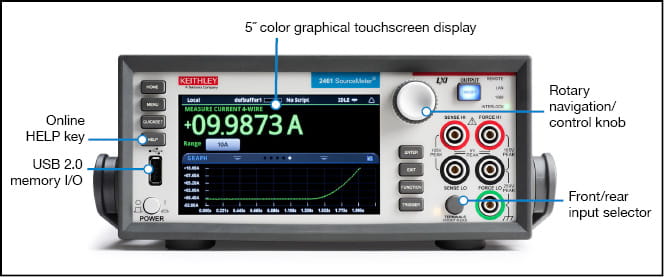

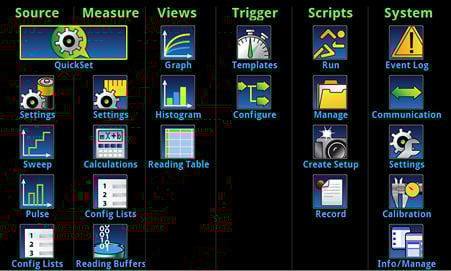

显示器：5 英寸容性触摸屏彩色 TFT WVGA (800×480)，带有 LED 背灯。
输入信号连接：前面：香蕉。
后面：螺丝端子。 互锁：有源高输入。
冷却：强制通风，变速。
过热保护：内部传感到温度过载时会把仪器置于待机模式。
电源：100V ~ 240V RMS，50-60Hz ( 开机自检 )。
VA 额定值：最大 350 VA。
高度：最高海拔 2000 米 (6562 英尺 )。
EMC：满足欧盟 EMC 指令。
安全：满足 CE 和 NRTL 的 UL61010-1 和 UL61010-2-30 清单。
满足欧盟低压指令。
振动：MIL-PRF-28800F Class 3 随机振动。
预热：预热一小时达到额定准确度。
外观尺寸： 含把手和保险杠时：106mm 高 × 255mm 宽 × 425mm 深 (4.18 英寸 × 10.05 英寸 × 16.75 英寸 )。
不含把手和保险杠时：88mm 高 × 213mm 宽 × 397mm 深 (3.46 英寸 × 8.39 英寸 × 15.63 英寸 )。
重量：含保险杠和把手时：4.75 公斤 (10.5 磅 )。
不含保险杠和把手时：4.55 公斤 (10.0 磅 )。
环境：工作时：0°-50℃, 70%相对湿度，最高35℃。
相对湿度 额定值每℃下降3%，35°-50℃，无冷凝。
贮存时：-25℃- 65℃。
