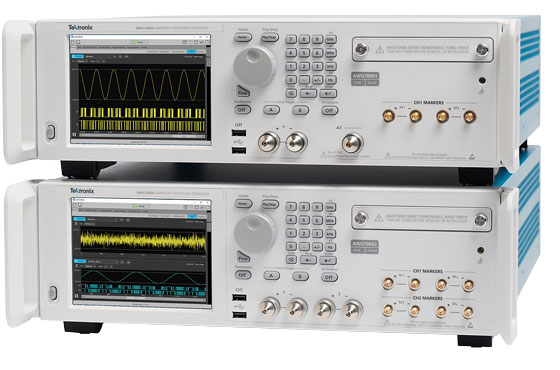

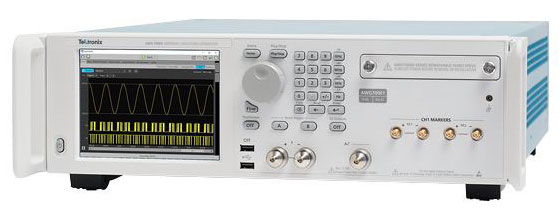

AWG70000B 任意波形发生器

AWG70000B 系列任意波形发生器在采样率、信号保真度和波形内存方面保持领先地位，是对复杂组件、系统和实验进行设计、测试和操作的理想之选。AWG70000 系列具有高达 50 GS/s 和 10 位垂直分辨率，提供业内优秀的信号激励解决方案，可轻松生成理想、失真和“真实”信号。
查看所有波形发生器 »

新增功能

  • 可选内存扩展高达 32 Gigasamples
  • 串流波形 ID
  • 支持 Windows 10
选择要配置/报价的型号
产品概述 产品技术资料 手册 下载
采样率

50 GS/s

内存

2 Gsamples/channel
32 Gsamples（可选）

Resolution

10 位

复现真实世界混乱

缩略图

串流波形 ID 使用户能够通过以太网网络连接立即访问 16,383 个顺序步骤。对于量子计算、电子战威胁模拟和具有干扰信号测试的雷达接收机等应用程序，需要在场景中进行动态技术修改以快速改变波形，从而以前所未有的精度复制现实世界的模拟。串流波形 ID 还提供直接编程访问，让您能够在时间棘手的测试期间完成更多工作。

了解串流波形 ID

干净、真实的生命信号。

缩略图

10 位分辨率和全范围采样率（高达 50 Gs/s），可让您模拟复杂的环境、重新创建感兴趣的对象和可靠地生成精确的测试信号，全部具有低误差向量幅度 (EVM) 和噪声。 直接生成可达 18 GHz 带宽的信号或生成基带 I/Q 流。

特点

  • 10 位分辨率
  • SFDR -80 dBc

可让您随心所欲的工具。

缩略图

AWG 软件库支持快速形成波形，插入抖动，预失真波形获取优秀误差向量幅度 (EVM)，甚至模拟复杂的真实世界环境。 所有波形插件都顺利整合到 AWG GUI，在您无法将其带入实验室时可以在您的 PC 上运行。 生成您所需的所有波形，无需编译费用。

特点

测试更多信号， 测试速度更快， 立即测试。

缩略图

AWG70000B 打开包装后只需几分钟就可以使用，可加快测试步伐。AWG 同步集线器可让即插即用仪器同步，允许实验或测试设置轻松扩展。设置起来也很容易，可让您减少同步所花时间，留出更多时间进行测试。

白皮书：同步和多台设备应用

特点

  • 时滞小于 10ps 意味着仪器之间紧密同步
  • AWG 同步集线器具有同步多达 4 个 AWG 所需的所有电缆和硬件。
  • SourceXpress 软件可实现灵活的远程仪器控制，支持多台同步仪器

可靠、可重复且坚固耐用。 现成的性能解决方案。

缩略图

AWG70000B 系列可安装在机架上且经过现场使用测试，是远程现场部署、旧设备 COTS 更新或更新测试和测量机架的完美解决方案。AWG70000 具有出色的性能和校准服务，是任务关键型设置坚固可靠的关键仪器。

视频：AWG70000 跌落测试

特点

  • 提供 3 或 5 年服务计划
  • 非工作温度范围 -40℃ - 70℃
  • 通过军用振动标准测试
  • 通过了现场使用的冲击和跌落测试
型号 模拟通道 垂直分辨率 模拟带宽 输出频率 最大采样率 记录长度 报价 Configure And Quote
AWG70001B

1

8, 9, or 10 bits

Up to 15 GHz

20 GHz

50 GS/s

2 GS, 32 GS (Optional)

 - 配置和报价
AWG70002B

2

8, 9, or 10 bits

Up to 13.5 GHz

10 GHz

25 GS/s

2 GS, 16 GS (Optional)

 - 配置和报价
型号 模拟通道 垂直分辨率 模拟带宽 输出频率 最大采样率 记录长度 报价 Configure And Quote
AWG70001B

1

8, 9, or 10 bits

Up to 15 GHz

20 GHz

50 GS/s

2 GS, 32 GS (Optional)

 - 配置和报价
AWG70002B

2

8, 9, or 10 bits

Up to 13.5 GHz

10 GHz

25 GS/s

2 GS, 16 GS (Optional)

 - 配置和报价



使用 AWG 插件生成复杂信号 – 免费

这些插件可以安装在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。



AWG 插件

码型发生器（用于 LVDS 和其他差分或单端数字信号码型生成）

  • 每台仪器以 5GS/s的速度创建、编辑和分配多达 8 个模拟通道和 32 个数字标记通道的数字码型
  • 导入 .txt 和 .cvs 文件
 1 下载软件

脉冲发生器（应用：LVDS、数字转换器的定时、LiDAR）

  • 为非射频应用创建脉冲和脉冲突发
 1 下载软件

LVDS 视频（用于 LVDS FPD-Link 设计）

  • 导入位图图像文件并生成静态帧 LVDS 视频波形
  • 配置 JEIDA/VESA 编码格式和分辨率、帧速率和色位
  • 将数据通道映射到模拟和标记，以根据选定色位创建波形
  • 由于 LVDS 应用程序需要 2 个以上通道，建议与 AWG5200 搭配使用
 1 下载软件
2 下载产品技术资料



使用 AWG 插件添加高级测量功能 – 免费试用 30 天

请使用试用许可证来尝试这些高级测量功能。 （所有试用均为浮动许可。）

这些插件可以安装在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。

节点锁定许可让您应用到新 PC 三次。 浮动许可允许选定用户管理各个许可证。



AWG 插件

环境

  • 波形创建插件支持针对模拟/仿真 EW 监测的任何实际无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO 等应用创建特定射频环境。
 1 下载软件
2 启用试用许可证
3 索取 ENVFL-SS01 报价（浮动许可）
索取 ENVNL-SS01 报价（节点锁定许可）
4 下载产品技术资料

Generic Precompensation

  • 创建可以应用于波形的校正系数，以获得平坦的频率和线性相位响应。
 1 下载软件
2 启用试用许可证
3 索取 PRECOMFL-SS01 报价（浮动许可）
索取 PRECOMNL-SS01 报价（节点锁定许可）
4 下载产品技术资料

高速串行

  • 允许为全面的和可重复的设计验证、裕量/检定和一致性测试创建所需的准确波形。
 1 下载软件
2 启用试用许可证
3 索取 HSSFL-SS01 报价（浮动许可）
索取 HSSNL-SS01 报价（节点锁定许可）
4 下载产品技术资料

多音调和线性调频

  • 通过选择起始和截止频率设置凹槽频率。
  • 生成线性调频时，通过扫描时间和扫描频率设置高到低或低到高扫频并定义线性调频特征。
 1 下载软件
2 启用试用许可证
3 索取 MTONEFL-SS01 报价（浮动许可）
索取 MTONENL-SS01 报价（节点锁定许可）
4 下载产品技术资料

OFDM 插件

  • 使用前置码、包头和净荷配置和创建完整的多个可定义的 OFDM 帧
  • 为符合各种无线标准（如 Wi-Fi、WiMAX）的标准帧使用预置，或使用副载波调制格式（包括 BPSK、QPSK、QAM（16、32、64、256、512、1024）和 8-PSK）定义您自己的标准
  • 添加损耗，定义跳频和选通噪声，模拟实际接收机测试环境
 1 下载软件
2 启用试用许可证
3 索取 OFDMFL-SS01 报价（浮动许可）
索取 OFDMNL-SS01 报价（节点锁定许可）
4 下载产品技术资料

光插件

  • 使用单独配置的基带数据，轻松确定和生成复杂的双偏振调制方式。
  • 使用各种预先确定的调制方式定义光波形，如 BPSK、QPSK、OQPSK、OOK、NRZ、高达 8 PAM 及高达 QAM1024 – 包括 QAM8。
 1 下载软件
2 启用试用许可证
3 索取 OPTICALFL-SS01 报价（浮动许可）
索取 OPTICALNL-SS01 报价（节点锁定许可）
4 下载产品技术资料

雷达

  • 创建多个脉冲和脉冲组，模拟多标靶回波和天线扫描
  • 从各种脉冲内调制（LFM、Barker、分段 LFM、非线性 LFM 等）中进行选择
  • 使用不同光束模拟天线扫描
  • 在频率和相位方面定义外部脉冲跳跃模式
 1 下载软件
2 启用试用许可证
3 索取 RADARFL-SS01 报价（浮动许可）
索取 RADARNL-SS01 报价（节点锁定许可）
4 下载产品技术资料

RF Generic

  • 提供高级功能以合成数字调制的基带、IF 和 RF/微波信号，支持多种调制方案。
 1 下载软件
2 启用试用许可证
3 索取 RFGENFL-SS01 报价（浮动许可）
索取 RFGENNL-SS01 报价（节点锁定许可）
4 下载产品技术资料

S 参数

  • 将提取的 S 参数直接应用到任意波形，实现精确的通道或设备仿真。
  • S 参数文件可以使用矢量网络分析仪来生成，然后与基本模式卷积以重新创建通道特性。 通过应用逆向过滤，可从系统中有效地反嵌通道的影响。
  • S 参数插件还在高速串行插件中启用了 ISI 功能。
 1 此功能内置于某些插件中，需要许可才能使用
2 启用试用许可证
3 索取 SPARAFL-SS01 报价（浮动许可）
索取 SPARANL-SS01 报价（节点锁定许可）
4 下载产品技术资料

扩频时钟 (SSC)

  • 允许向 SSC 调制添加精确控制的配置文件、扩展、偏差以及 df/dt。
  • 它支持可以添加到基本模式的三角波、正弦波和用户定义的扩频方案。
 1 此功能内置于高速串行和光插件中，只需要许可即可在任一插件中使用。
2 启用试用许可证
3 索取 SSCFL-SS01 报价（浮动许可）
索取 SSCNL-SS01 报价（节点锁定许可）
4 下载产品技术资料
软件包 / 软件选件 描述
用于接收机测试的 C-PHY 信号发生软件 - V1.1.0 CPHYXpress 是一个功能强大且易于使用的软件包，用于合成 C-PHY 的波形，是 MIPI® Alliance 旗下的高速串行接口之一。 该工具支持创建具有各种抖动损伤的高速信号。 还可控制低功率信号的创建。
用于接收机测试的 D-PHY 信号发生软件 - V1.1.0 DPHYXpress 是一个功能强大且易于使用的软件包，用于合成 D-PHY 的波形，是 MIPI® Alliance 旗下的高速串行接口之一。该工具支持创建具有各种抖动损伤的高速信号。它还控制低功率信号的创建。
SourceXpress 软件 - V7.1 SourceXpress 是一种允许用户远程控制多台 AWG70000 和 AWG5200 系列仪器的软件应用程序。SourceXpress 还是用于软件插件的 PC 平台。
AWG70000A 系列固件 - V7.1 AWG 软件是用于 AWG70000A 系列任意波形的软件组件集合。
产品 描述
AWG70000 选项 AC
  • No filter: -70 to +25 dBm at 1 GHz CW calibration frequency
  • 11.5 GHz Low Pass: -70 to +25 dBm at 1 GHz CW calibration frequency
  • 10 GHz - 14.5 GHz Band Pass: -77 to +18 dBm at 11 GHz CW calibration frequency
  • 13 GHz - 18 GHz Band Pass: -90 to +20 dBm at 14 GHz CW calibration frequency
放大器 米乐m6网页版登录入口提供完整的放大器产品系列，包括 12.5 Gb/s 铌酸锂驱动器放大器和一系列带宽高达 45 GHz 的宽频线性放大器。
平衡-不平衡转换器 米乐m6网页版登录入口换衡器是使用单端测试设备 (AWG) 进行差分测量的有效手段。
偏置器 米乐m6网页版登录入口偏置器用于为放大器、激光二极管、光电二极管或光学调制器等有源设备提供偏置电流或偏置电压，同时允许高速、超宽带信号通过，并且具有最小的信号衰减
功率分路器 米乐m6网页版登录入口电源分路器是一个电阻三通装置，具有卓越的性能和从 DC 至高达 50 GHz 的频率响应。
MDC4500-4B MDC4500-4B 是经过认证的一体化解决方案，用于简化您的 MIPI C-PHY/D-PHY 测试设置。 专为与米乐m6网页版登录入口 AWG70002A 配合使用而设计，MDC4500-4B 可调节输出以符合 C-PHY/D-PHY 一致性测试所需的条件。 利用一体化集成解决方案，减少设置时间、降低故障排除费用和测试不确定性。



构建多发射极射频信号环境变得非常简单

缩略图

近年来，已有建议书提出通信系统在雷达波段运行，从而缩短雷达和射频信号环境的距离。 米乐m6网页版登录入口已为当前任意波形发生器安装了一个特定波形创建插件，使工程师能够为许多特定应用创建特定的射频环境。

支持的应用包括模拟/仿真 EW 监测的任何实际无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO。

任意波形发生器的环境插件

新环境插件的功能包括：

  • 能够创建多个场景并在一次编译中分配到不同的 AWG 通道。 用户最多可以创建 50 个场景。
  • 场景由各个射频发射极信号组成，每个场景用户最多可以定义 100 个发射极

通过复杂性进行设计

缩略图

设计世界上最复杂的系统时，生成理想、失真和“真实”信号的能力至关重要。生成高级雷达信号要求 AWG 在采样率、动态范围和内存方面具有非同一般的性能。相干光和 PAM4 等先进通信系统需要可靠、易于设置和高性能的工具集来进行光测试、波形生成和校准。电子战系统需要复杂的压力测试，具有通过广泛的调制方案及时合成数字调制基带、IF 和 RF/微波信号的高级功能，这必不可少。量子计算等高级电子和物理应用程序需要创建清晰、稳定的波形，以降低迭代设计的时间和实验成本，从而实现突破。

附件 AWGRACK
产品技术资料 描述
视图 产品技术资料 机架套件，AWG 70000 系列
附件 AWGSYNC01
产品技术资料 描述
用于同步多个 AWG 的集线器
附件 TEK-USB-488
产品技术资料 描述
USB 至 IEEE488 (GPIB) 通信适配器，适用于 USBTMC-USB488 兼容米乐m6网页版登录入口仪器
产品技术资料 附件 描述
AWGRACK 机架套件，AWG 70000 系列
视图 产品技术资料 AWGSYNC01 用于同步多个 AWG 的集线器
视图 产品技术资料 TEK-USB-488 USB 至 IEEE488 (GPIB) 通信适配器，适用于 USBTMC-USB488 兼容米乐m6网页版登录入口仪器
