Keithley 270027012750系列万用表数据采集开关系统，如何使用KickStart软件进行数据采集

KickStart 软件程控操作，
http://mp.weixin.qq.com/s?__biz=MjM5NTMxMjU5OA==&mid=2650045378&idx=1&sn=111584230e77068cde996f23b69ddf8b&scene=0#rd
前面板手动操作，
http://mp.weixin.qq.com/s?__biz=MjM5NTMxMjU5OA==&mid=401570004&idx=1&sn=100baa04477f96971d6d4e6ba96c59b2&scene=20#rd

在使用软件前，请先完成如下三个步骤
步骤一：应用程序下载及安装

1. KickStart https://www.gongjigongyi.com/software/kickstart/1-9-8
2. NI-VISA Runtime Engine 已包含在Kickstart安装包中。

步骤二：仪器和PC链接方式选择及相关驱动下载

1. GPIB链接，目前支持Keithley和NI的GPIB线，其他厂商的GPIB线未做过测试，未必兼容
   • KUSB-488A驱动下载 http://www.tek.com/software/gpib488-driver-version-92-support-kusb-488a-and-kpci-488a-not-kpci-488lp-kpci-488-kusb-488-
   • KUSB-488B 驱动下载 http://www.tek.com/accessory/kusb-488b-software
   • NI的GPIB线，如GPIB-USB-HS，请致电NI获取相关驱动
2. RS-232串口链接，请自行安装外购RS-232线的驱动。 现阶段版本的Kickstart软件中，RS-232的链接方式不支持数据记录功能（Data Logger），详见如下，

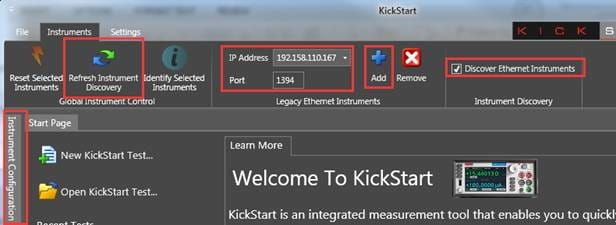

3. Ethernet以太网链接，仅支持2701，请如以下步骤操作一遍，（所有需要按到的按钮请参看下图红圈圈出部分）
   • 勾上右上角Discover Ethernet Instrument。
   • 填IP地址和端口号，端口号默认1394，然后点击边上的ADD按钮。
   • 完成步骤b之后，IP Address和Port都会被清空，需要在IP Address的下拉菜单里面选择刚刚填写的IP地址，此时端口号1394会自动显示出来。
   • 点击左上角Refresh Instrument Discovery。
   • 等待几秒（此时程序有可能会无响应，等待即可），再点击Instrument Configuration选项卡里面应该就会出现2701

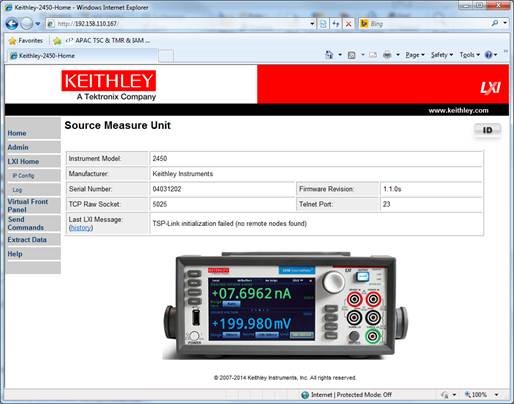

     另，如果还是连接不上，可以打开IE浏览器，键入2701上配置的IP地址，看看能否在IE浏览器中打开这台仪器界面，（由于手边只有2450的机器，基本如下图所示，2701的话，相应会显示2701的机器相关信息），如下图


开启表头的GPIB功能

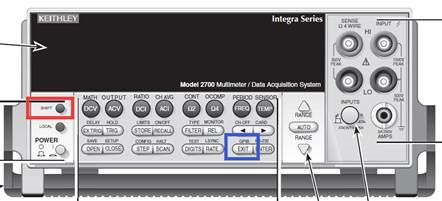

通过GPIB线链接2700和PC机后，来到2700的前表头，依次先点击Shift（下图红圈），在点击Exit（GPIB）（下图蓝圈）按钮进入菜单。通过左右按钮、上下按钮，分别把GPIB状态从OFF设置为ON，把地址ADDR设置成0-32之间任意数字。

完成以上三个步骤后，即可开始KickStart软件的使用了

《《《《《《《《《《《《《《《《《以下我以手头的一台2700+7700的20路继电器卡，实测7路2线制电阻值进行软件使用示范》》》》》》》》》》》》》》》》》

1. 打开KickStart软件需注意版本号，正确版本号，及以上。

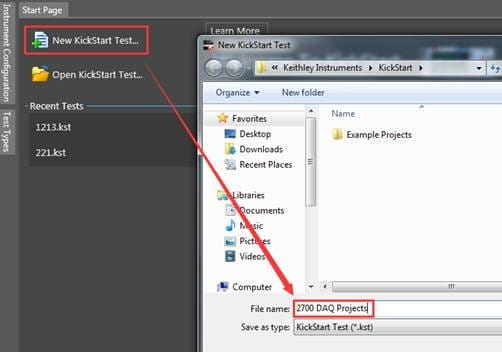

2. 点击左上角New KickStart Test按钮，新建一个测试项目，取个自定义项目名称。

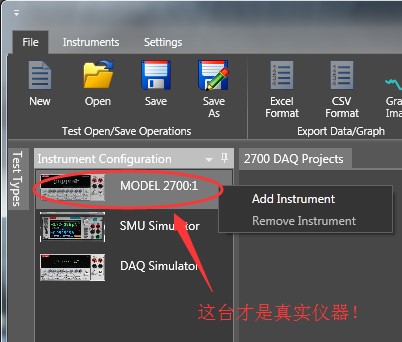

3. 在左侧一列Instrument Configuration中右键选中我链接上的2700仪器，单击Add Instrument。
   （需注意：下方的SMU Simulator和DAQ Simulator不是你的真实仪器！！！！只是软件虚拟出的两台仪器用来让你了解一下软件功能的。若只能看到这两个Simulator看不到真实仪器，请返回邮件上方，重复步骤二，卸载并重新安装，检查仪器是否正确成功连接上PC）

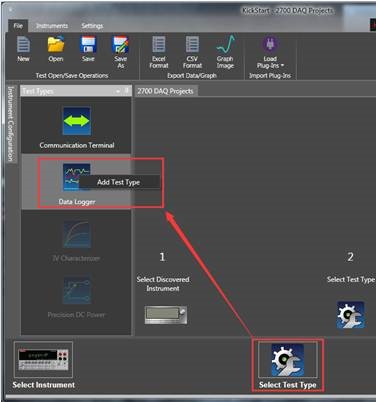

4. Add Instrument成功之后，请点击下方Select Test Type按钮，进入选择测量类型界面。同样，在左侧右键选择Data Logger数据采集记录功能，选择Add Test Type

5. 进入后，根据实际情况在各个选项卡中进行实际情况的设置，如下，

   以下拿2线制测量实际连接在7700板卡通道1-7上的电阻进行举例。 进行设置前，请务必按下2700仪器表头右下方的Front/Rear INPUTS按钮，使其处于R的状态
6. switch Card Configuration界面此界面无法设置，仪器将自动设别出所插入版本，并进行选择，如下

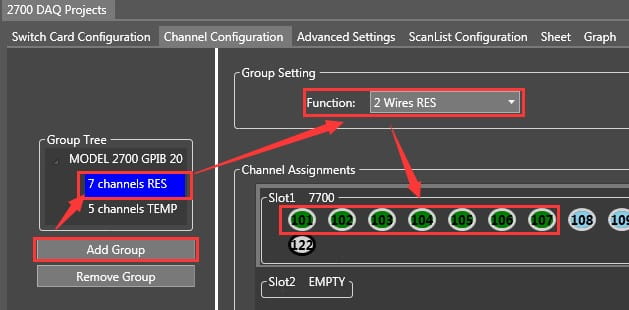

7. Channel Configuration界面如下图所示，请根据红色箭头方向依次按实际测试需求进行设置

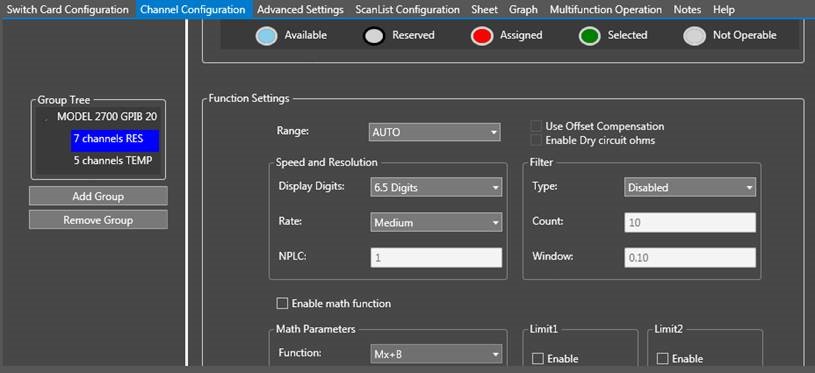

   此界面可以往下滚动右侧滚动条进行更加细节的设置，（如显示位数Display Digits、测量速度Rate、是否开滤波功能Filter等等），如下，

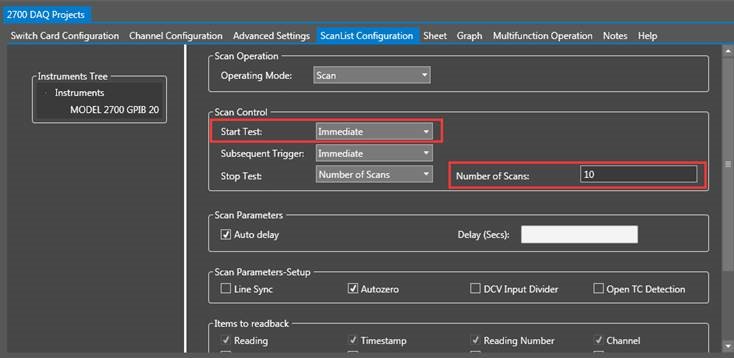

8. ScanList Configuration界面主要是对扫描方式以及扫描次数进行设置，此处拿经常会遇到问题，需要设置的两项举例：

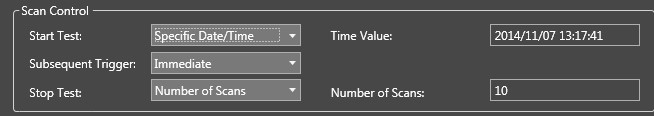

   左侧红圈Start Test，触发方式，可以设置立即触发Immediate，或者设置为用户想进行采集的时间点开始采集，如下

   右侧红圈Number of Scans，扫描次数，如下图，此处我设置10次的意思就是，通道1到通道7，扫描十次，总共采集了70个数据

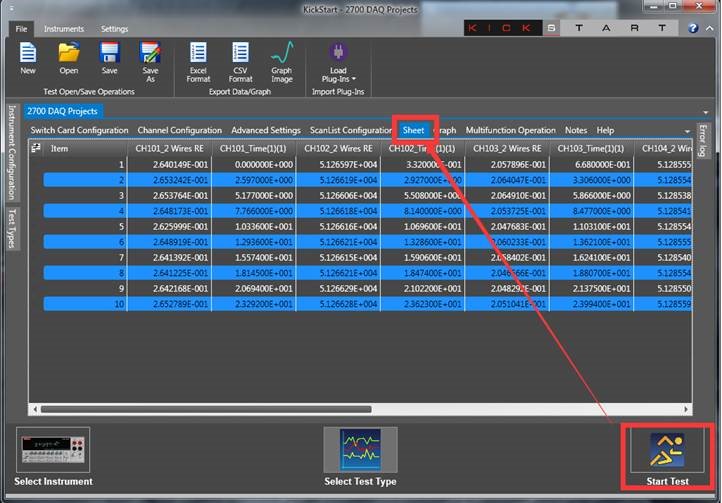

9. 到此步，所有设置均已完成，点击右下角Start Test按钮进行测试，下图为通道1到通道7实际采集十次所采集到的二线制电阻值显示，在Sheet的选项卡中

10. 采集到此告一段落，接下来，可以对采集到的数据进行数据显示、图表显示，导出到外部文件、外部图形等一系列数据处理操作，举例如下。

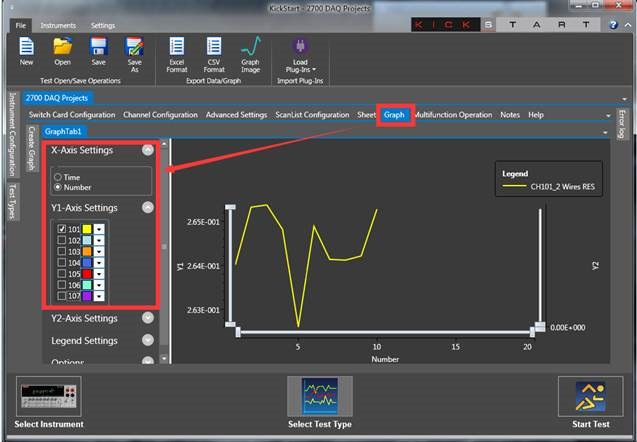

    • 图形显示功能,（点击上方Graph按钮，依次在左侧对X轴Y轴进行数轴定义后，即可完成图表显示功能。如下图显示的是通道一的10次测量值的变化情况）························

    • 数据导出功能（点击上方的Export Data/Graph按钮进行数据导出。目前支持*.xlsx , *.csv , *.png三种格式，如下
