高质量信号采集，信号保真度高

转动光谱能够准确识别气体混合物中的组成分子，并能在试验室内进行即时化学反应研究。该应用面临的挑战之一是采集系统需要很宽的动态范围，这是因为光谱线的振幅范围非常广。研究人员利用平均法来扩展示波器的动态范围，这就对示波器提出了性能要求，要求示波器在尽可能短的时间内执行数十万到数百万次采集。

人们不断创造新技术来扩展微波光谱学的应用。如今，研究人员正专注于进行即时化学反应分析。米乐m6网页版登录入口密切关注此类分析的新特点和新功能，以满足这些不断变化的需求。

采集系统中的硬件平均法提供了非常快速的计算，并且“仅汇总帧”模式使得采集系统中的数据显著减少，从而减少了将波形数据从采集板传输到示波器中的 PC 主板所需的时间。这两项功能结合在一起，显著提高了分析吞吐量。

使用硬件平均法和汇总帧功能减少静态样本的采集时间

转动光谱需要大量计算信号平均值来扩展采集信号的动态范围。通常情况下，这种平均法会导致采集时间过长，然而，米乐m6网页版登录入口的所有高性能/超高性能实时示波器均采用专有技术，可利用采集板内置的硬件平均值计算来加快数据采集速度。

随着“仅汇总帧”模式成为米乐m6网页版登录入口示波器的一项标准功能，采集硬件对所有帧进行逐点平均值计算，并提供具有扩展动态范围且信噪比经过改善的汇总帧。如果只需要汇总帧数据，则减少了从示波器采集板传输到示波器内部 PC 系统的数据量，从而节省了大量时间。例如，您不需要传输 1000 个帧，而只需要传输汇总帧，这样数据缩减率高达 1000:1。

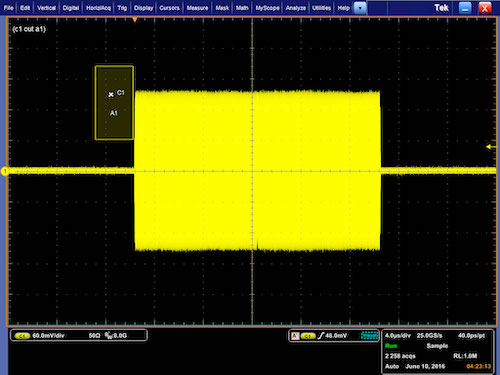

预补偿过程测量了 AWG 和所连接的同轴电缆的振幅和相位响应，构建了一个滤波器来补偿这种响应，然后使波形预失真，从而让输出结果变得平坦。

对数据进行信号路径损耗和反射补偿

要采集光谱最纯净和振幅最精确的数据集，需要通过校正滤波器补偿采集的数据。米乐m6网页版登录入口提供两种级别的解决方案来解决此补偿问题。

使用米乐m6网页版登录入口 AWG 和米乐m6网页版登录入口实时示波器时，可使用自动程序来生成预失真滤波器。然后将该滤波器应用于原始 AWG 波形数据，可产生“预失真”或“预补偿”波形。这种补偿可自动校正 AWG 输出和示波器输入之间由系统元件（电缆、增频/降频变频器、天线等）引起的振幅和相位变化。由于该技术修改了 AWG 产生的信号，因此对采集效率没有影响。

还有一种更强大的补偿工具，称为串行数据链路分析 (SDLA)。该工具生成的滤波器可用于校正振幅和相位变化以及反射。SDLA 的输入数据是 S 参数（通常使用 VNA 生成），输出是 FIR 滤波器，它可通过示波器上的数学通道自动应用于每次采集的示波器数据。这适用于最终数据集，以尽量减少对采集效率的影响。
