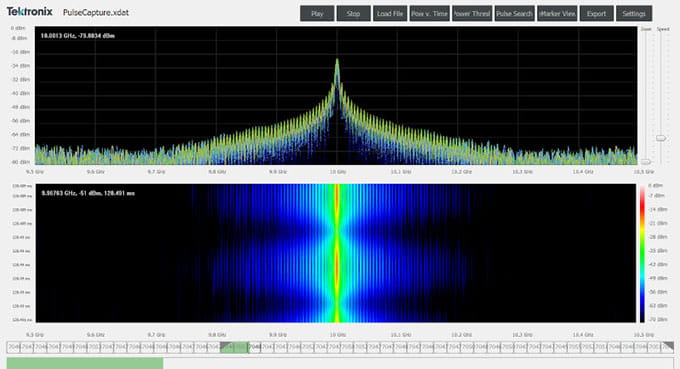

DataVu-PC

与各系列米乐m6网页版登录入口实时频谱（信号）分析仪的信号记录功能相结合，DataVu-PC 可以把几小时的值守监测转换成采集后快速搜索、标记和测量任务。分析您的结果，而无需增加切换其他专用软件步骤。

DataVu-PC 分析软件专门设计用于记录和播放应用，并且可以在大型数据集中搜索任何感兴趣的信号，从而减少工作量。您可以使用触发器开始记录，使用窗口最大限度地减少存储需求，并使用频率模板、脉冲描述符字和智能市场等工具自动执行信号搜索。

DataVu-PC 软件还可用于执行双频段监视。例如，与两个 RSA 仪器配合使用时，用户可同时记录、播放和检查两个独立的频率和跨度。例如，如要搜索特定信号，您可以在一台显示器上看到非常宽的带宽，以快速确定干扰信号所处频率等信息，同时还可放大以在另一台显示器上实时查看窄带信号，以便更好地查看目标信号，同时继续监视其他目标频段。其提供同时记录和播放两个 RF 通道以及在必要时应用时间偏移的功能。

  • 与 Tektronix RSA 一起使用的高级记录和播放软件
  • 同时支持多达 2 台仪器或独立文件
  • 基于信号幅度特性进行搜索，标记所发生的每个事件以供以后检查
  • 通过 eMarker 应用程序执行无限数量的标量脉冲测量，并以脉冲描述符 Word 格式导出结果，以便集成到其他工作流程中。
  • 将结果导出到来自 DataVu-PC 中的高级分析包（如 SignalVu-PC），而无需任何其他转换软件。
产品技术资料 手册

功能

优势
根据捕获信号的带宽提供许可证。 通过使用来自所有米乐m6网页版登录入口记录解决方案（RSA300 / RSA500 / RSA600 / RSA5000 / RSA7100 系列）的文件，最大限度地降低记录解决方案的成本。
按颜色分级的频谱图 通过实时频谱图最大程度地缩短拦截时间。 方便地发现瞬态和同信道干扰。
按颜色分级的频谱密度显示 显示不常发生的信号，并显示时间和频率关系，从而缩短分析时间
FFT 重叠和速度控制 在最高拦截概率和分析时间之间进行优化
电源与时间显示 提供流式传输零跨度显示，用于详细脉冲分析
将感兴趣的区域导出为 .XDAT、.SIQ 和 .TIQ 格式 使用包括 SignalVu-PC 在内的专用工具进行分析，最大限度地缩短解决方案的实现时间
文件进度条 可视显示标记事件，一览分析位置
可由用户设置的开始/停止点滑块 节省重新检查所需信号的时间
时间概述显示 在一个图像中提供整个记录的时域视图。 在其他域中进行缩放和重新分析，以快速缩减数据
eMarker 以可导出的表格格式存储搜索、分析、硬件触发和其他信息
脉冲分析 以 PDW 格式对无限数量的脉冲计算开始/停止时间、平均/峰值功率、脉冲宽度和 PRI，从而减少对其他分析工具的需求



DataVu-PC 非授权版本免费提供

DataVu-PC 的未授权版本将 R3F 格式的文件转换为 XDAT 和 .tiq 格式，并可以将 12 位记录数据从 RSA7100A 转换为 16 位，以用于其他程序。下载的 DataVu-PC 中包括一个可播放的小型记录，您可以在此简短文件中看到频谱/频谱图、时域和脉冲测量。

根据测量带宽需求添加 SPAN 套件或测量升级 SPAN 许可证，并根据您的应用需要添加 SMARK 和/或 PULSE 许可证。 节点锁定许可让您应用到新 PC 三次。 浮动许可允许选定用户管理各个许可证。 所有试用均为浮动许可。

提供 DataVu-PC 试用许可证

提供可启用所有带宽和测量功能的 30 天试用许可证

DataVu-PC 高级测量

基本 SPAN 许可证

选择适用于数据最大捕获带宽的许可证：50 MHz、200 MHz、1000 MHz

  • 分析来自所有米乐m6网页版登录入口记录解决方案（RSA300 / RSA500 / RSA600 / RSA7100 系列）的文件
  • 按颜色分级的频谱密度显示功能将显示不常见的信号，缩短分析时间
  • FFT 重叠和速度控制，以在最高截距概率与分析时间之间进行优化
  • 颜色分级光谱图显示功能可显示时间和频率的关系
  • 电源与时间显示提供流式传输的零跨度显示内容，用于详细的脉冲分析
  • 将感兴趣的区域导出为 .XDAT、SIQ、TIQ 格式
 1 下载 DataVu-PC 软件和申请试用许可证：50 MHz、200 MHz 或 1000 MHz
2 索取 50 MHz、200 MHz 或 1000 MHz 报价（浮动许可）
索取 50 MHz、200 MHz 或 1000 MHz 报价（节点锁定许可）

搜索和标记（SMARK 许可证，需要 SPAN 许可证）

  • 在记录中搜索和标记最多 2,000,000 个由用户定义的幅度事件
  • 幅度事件可通过电平、最小样本数来定义
  • 包括搜索控件中的阈值、漏码时间和波形平滑
  • 以可导出的表格格式存储搜索、分析、硬件触发和其他信息
  • 时间概述显示可提供文件的整个时间记录的可缩放快照。 您可以关注感兴趣的区域，时间概述会自动设置详细分析的起始点
  • 在记录中搜索和标记最多 2,000,000 个由用户定义的幅度事件
  • 幅度事件可通过电平、最小样本数来定义
  • 包括搜索控件中的阈值、漏码时间和波形平滑
  • 以可导出的表格格式存储搜索、分析、硬件触发和其他信息
 1 下载 DataVu-PC 软件并申请试用许可证
2 索取 DVPC-SMARK-FL 报价（浮动许可）
索取 DVPC-SMARK-NL 报价（节点锁定许可）

脉冲分析（需要 SMARK 许可证）

  • 变量门限和漏码时间搜索参数
  • 对无限数量的脉冲计算开始/停止时间、平均/峰值功率、脉冲宽度 PRI 和脉冲开始/停止频率
  • 可以导出结果以用于其他工具
 1 下载 DataVu-PC 软件并申请试用许可证
2 索取 DVPC-PULSE-FL 报价（浮动许可）
索取 DVPC-PULSE-NL 报价（节点锁定许可）

多仪器记录 (MREC)

使用 DVPC-MREC 应用一次放两个位置，独立控制两台仪器。 更多功能包括：

  • 能够扫描广泛的频谱区域以获得干扰或频谱占用情况，用于频段清除/执行。
  • 扫描广泛的频率，能够在记录的同时放大，让用户可以监视整个环境，同时关注可疑问题。
  • 实时测试期间在现场记录射频环境和运行情况，这对后期测试分析至关重要。
  • 使用两台独立的仪器进行上行链路/下行链路和 IF/RF 监测，这意味着可以在独立的频率、跨度和功率电平下同时查看这两台仪器。 两个 USB 频谱分析仪由一个软件包控制。
 1 下载 DataVu-PC 软件并申请试用许可证
2 索取 DVPC-MREC-FL 报价（浮动许可）
索取 DVPC-MREC-NL 报价（节点锁定许可）
