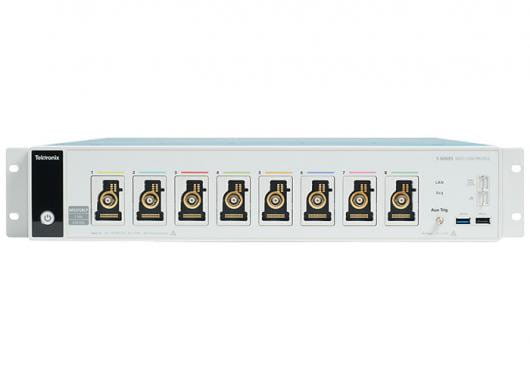

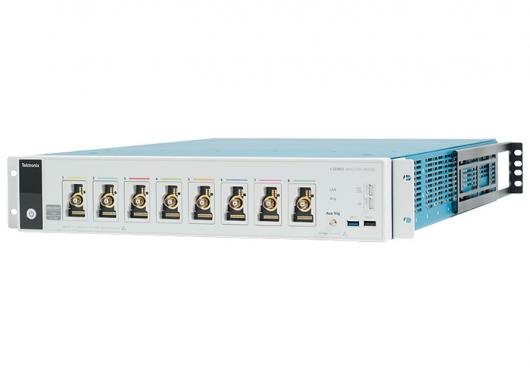

5 系列紧凑型 MSO
在需要高通道密度的应用中，5 系列 MSO 紧凑型混合信号示波器树立全新性能标准。这款高速数字示波器采用 12 位模数转换器，在紧凑的封装中提供 8 个输入通道（加上 AUX Trig），仅 3.5 英寸高 (2U)。
带宽
1 GHz
模拟通道
8
数字通道数
最高达 64（可选）
记录长度
高达 500 M

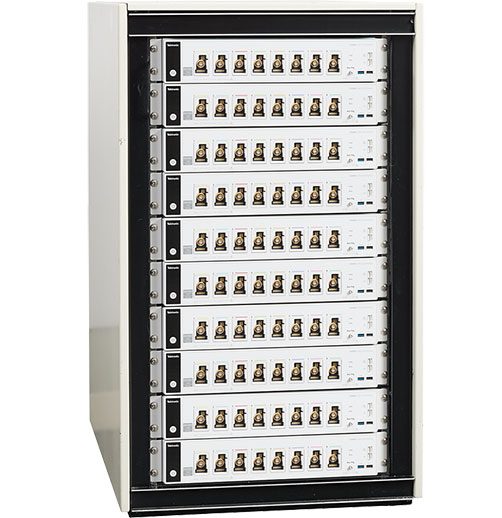

无需添加机架，进行更多的测试
利用传统示波器的现有机架空间可将通道数增加 6 倍。 5 系列紧凑型混合信号示波器在仅仅 2U 空间，能提供 8 条通道加一个辅助触发输入通道（每条通道的成本较低）。 每条 FlexChannel™ 输入通道均可作为 1 条模拟通道或 8 条数字通道。
高保真度捕获与优质数据
凭借 1 GHz 模拟带宽、所有通道高达 6.25 GS/s 的采样率和 125 M 记录长度，5 系列紧凑型混合信号示波器具有捕获准确波形数据且保持最佳信号完整度的性能。
在使用 12 位垂直分辨率和 1 GHz 的 7.6 位 ENOB 可以了解更多信号细节
12 位模数转换器 (ADC) 的垂直分辨率是传统 8 位 ADC 的 16 倍。 对于叠加在大信号上的微小信号，也能测量到信号的细节。

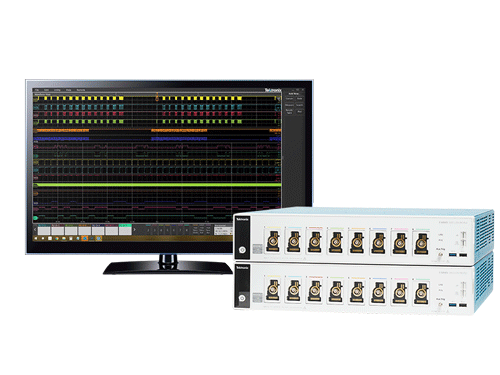

同步多个高速数字化仪
将两个远程数字化仪转变成一台虚拟仪器。发现、搜索和分析比以往任何时候都多的通道。
- 同时查看所有通道
- 重新排列或分组通道
- 无限的自动测量
- 轻松以太网接入
远程控制和自动化
测试自动化提高了测试速度，减少了出错率，并确保所有设备均符合统一的质量标准。紧凑型示波器能够高效地执行自动化程序，而不占用过多的机架空间。结合恰当的资源、工具和教程，我们现在比以往任何时候都更容易生成快速且一致的结果。通过示例代码、Python 仪器驱动程序或用户友好的 PC 应用程序，快速入门。
特点：
- 行业标准 SCPI 接口
- 编程支持 Python、MATLAB、LabView、IVI-C、IVI-COM、VISA、Sockets 等
- eScope 基于浏览器的控制
- 探索测试自动化资源，包括我们免费的 Python 驱动程序包
| 型号 | 带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 报价 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO58LP | 1 GHz |
6.25 GS/s |
125 M点 |
8 |
可达 64 条（可选） |
- | 配置和报价 |
| 型号 | 带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 报价 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO58LP | 1 GHz |
6.25 GS/s |
125 M点 |
8 |
可达 64 条（可选） |
- | 配置和报价 |
高能物理
应用于捕获粒子物理领域的瞬态事件的脉冲功率测试，需要应对在严苛的物理环境中采集多动态范围的信号。 5 系列紧凑型混合信号示波器的通道密度是传统台式示波器的 6 倍多，具有业内领先的性能，因此，可以可靠地采集准确的测试数据。
特点
- 12 位模数转换器
- 1 GHz 的 7.6 位 ENOB
- 500 M 记录长度在 6.25 GS/s 下的采集时间多达 80 ms
- 2 个机架高（3.5 英寸）
ATE 系统

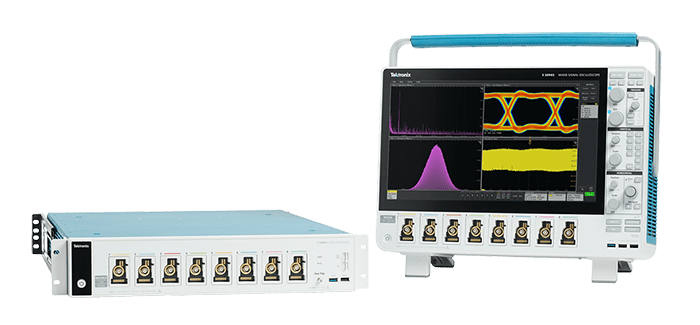

自动测试系统要求强大的编程性能且通常受到机架空间的限制。 5 系列紧凑型混合信号示波器在 2 个机架中提供 8 个输入通道且随时可加装。 每条输入通道可以作为一条精准模拟通道或 8 条数字通道。 您可以在 5 系列混合信号示波器的 15.6 英寸的显示器上进行设计验证，使用同样的编程例程在紧凑型示波器进行生产测试。
特点
- 8 个 FlexChannel 输入外加辅助触发输入
- 2 个机架高（3.5 英寸）且带机架固定架
- 10/100/1000 以太网 LAN，便于通信
- USB 3.0 设备端口，便于快速通信
- 内置编程命令转换器
远程控制和自动化
通过测试自动化，可确保您获得快速、可重复的结果，同时允许您从任何地方访问您的工具和数据。
KickStart 简化了您的示波器自动化过程，因此您可以找到进入下一个开发阶段所需的答案。
- 自动收集读数和波形，并将其传输至 PC
- 在多台仪器上单独运行测试，或作为系统的一部分运行测试
- 借助大而清晰的查看区域、比较工具和直观的控件，可快速实现数据可视化
- 除示波器外，还支持吉时利 SMU、DMM、AFG 和电源
| 米乐m6网页版登录入口 5 系列紧凑型 MSO |
米乐m6网页版登录入口 5 系列 MSO |
Keysight S 系列 |
Keysight M9243A |
National Instruments PXIe-5162 |
|
|---|---|---|---|---|---|
| 带宽 | 1 GHz | 350 MHz 至 2 GHz | 500 MHz 至 8 GHz | 1 GHz | 1.5 GHz |
| 模拟通道 | 8 | 4、6 或 8 | 4 | 2 | 2 |
| 模拟采样率（所有通道） | 高达 6.25 GS/s | 高达 6.25 GS/s | 高达 10 GS/s | 高达 2.5 GS/s | 高达 2.5 GS/s |
| 高度（机架） | 2U | 7U | 7U | 3 个 | 4U |
| A/D 分辨率 | 12 位 | 12 位 | 10 位 | 8 位 | 10 位 |
| ENOB（1 GHz 下系统） | 7.6 位 | 7.6 位 | 7.8 位 | 未指定 | 6.6 位 |
| 标配记录长度（所有通道） | 125 M 点 | 62.5 M 点 | 50 M 点 | 2 M 点 | 16 M 点 |
| 集成任意波形/函数发生器 | 50 MHz（可选） | 50 MHz（可选） | - | - | - |
| 数字通道（MSO 系列） | 可达 64（可选） | 可达 64（可选） | 16 条（可选） | - | - |
| 操作系统 | 封闭式 Linux | 封闭式 Linux 开放式 Windows 10（选配） |
开放式 Windows 7 | Windows 7 | 封闭式 开放式 Windows 10 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TIVP02 | IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | 配置和报价 |
| 查看产品技术资料 | TIVP02L | IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 | 配置和报价 |
| 查看产品技术资料 | TIVP05 | IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | 配置和报价 |
| 查看产品技术资料 | TIVP05L | IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 | 配置和报价 |
| 查看产品技术资料 | TIVP1 | IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | 配置和报价 |
| 查看产品技术资料 | TIVP1L | IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TAP1500 | 有源探头：1.5 GHz，10X，单端，TekVPI | 配置和报价 |
| 查看产品技术资料 | TAP2500 | 有源探头：2.5 GHz，10X，单端，TekVPI | 配置和报价 |
| 查看产品技术资料 | TAP3500 | 有源探头：3.5 GHz，10X，单端，TekVPI | 配置和报价 |
| 查看产品技术资料 | TAP4000 | 4 GHz, Single Ended Probe with TekVPI interface | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TDP1500 | 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI | 配置和报价 |
| 查看产品技术资料 | TDP3500 | 差分探头：3.5 GHz，5X，+/- 2V，TekVPI | 配置和报价 |
| 查看产品技术资料 | TDP4000 | 4 GHz, Differential Probe with TekVPI interface | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TPR1000 | 1 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 | 配置和报价 |
| 查看产品技术资料 | TPR4000 | 4 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TPP0500B | 无源探头：500 MHz，10X，TekVPI | 配置和报价 |
| 查看产品技术资料 | TPP0502 | 无源探头：500 MHz，2X，TekVPI | 配置和报价 |
| 查看产品技术资料 | TPP1000 | 无源探头：1 GHz，10X，TekVPI | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TCP0020 | 探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明 | 配置和报价 |
| 查看产品技术资料 | TCP0030A | 探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCP0150 | 电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| TLP058 | 适用于 5 和 6 系列 MSO 示波器的 8 通道通用逻辑探头。包括附件包。 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TPP0850 | 高压探头：800 MHz，50X，2.5 kV，单端，TekVPI | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | TDP0500 | 差分探头：500 MHz，5X/50X，+/- 42V，TekVPI | 配置和报价 |
| 查看产品技术资料 | TDP1000 | 差分探头：1 GHz，5X/50X，+/- 42V，TekVPI | 配置和报价 |
| 查看产品技术资料 | THDP0100 | 差分探头；100 MHZ TekVPI 差分高压探头 | 配置和报价 |
| 查看产品技术资料 | THDP0200 | 差分探头；200 MHZ TekVPI 差分高压探头 | 配置和报价 |
| 查看产品技术资料 | TMDP0200 | 差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200 | 配置和报价 |
访问数字通道
| 升级 | 描述 | 采购详情 |
|---|---|---|
| TLP058 逻辑探头 | 各探头访问任一 5 系列 MSO 上任何 FlexChannel 上的 8 条数字通道 | 索取此探头的报价 |
增加仪器功能
| 升级 | 描述 | 采购详情 |
|---|---|---|
| SUP5-AFG | 增加任意函数发生器 | 申请试用许可证 索取报价 |
| SUP5-DVM | 增加数字电压表/触发频率计数器 | 注册时提供的软件升级许可文件。 立即注册。 |
| SUP5-RL-125MT250M | 将记录长度从 125 M/通道扩展到 250 M/通道 | 申请试用许可证 索取报价 |
| SUP5-RL-125MT500M | 将记录长度从 125 M/通道扩展到 500 M/通道 | 申请试用许可证 索取报价 |
| SUP5-RL-250MT500M | 将记录长度从 250 M/通道扩展到 500 M/通道 | 申请试用许可证 索取报价 |
增加协议分析
| 升级 | 描述 | 采购详情 |
|---|---|---|
| SUP5-SR8B10B | 8b10b 协议解码器和搜索 | 申请试用许可证 索取报价 |
| SUP5-SRAERO | 航空串行触发和分析（MIL-STD-1553、ARINC429） | 申请试用许可证 索取报价 |
| SUP5-SRAUDIO | 音频串行触发和分析（I2S、LJ、RJ、TDM） | 申请试用许可证 索取报价 |
| SUP5-SRAUTO | 汽车串行触发和分析（CAN、CAN FD、LIN 和 FlexRay） | 申请试用许可证 索取报价 |
| SUP5-SRAUTOEN1 | 100BASE-T1 汽车以太网协议解码软件 | 申请试用许可证 索取报价 |
| SUP5-SRAUTOSEN | 汽车传感器串行触发和分析 (SENT) | 申请试用许可证 索取报价 |
| SUP5-SRCOMP | 计算机串行触发和分析 (RS-232/422/485/UART) | 申请试用许可证 索取报价 |
| SUP5-SRCPHY | MIPI C-PHY 解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRCXPI | CXPI 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRDPHY | MIPI D-PHY (CSI/DSI) 解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SREMBD | 嵌入式串行触发和分析模块（I2C、SPI） | 申请试用许可证 索取报价 |
| SUP5-SRENET | 以太网串行触发和分析（10Base-T、100Base-TX） | 申请试用许可证 索取报价 |
| SUP5-SRESPI | eSPI 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRETHERCAT | EtherCAT 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SREUSB2 | eUSB2 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRI3C | MIPI I3C 解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRMANCH | 曼彻斯特解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRMDIO | MDIO 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRNRZ | NRZ 协议解码器和搜索 | 申请试用许可证 索取报价 |
| SUP5-SRONEWIRE | 1 线协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRPM | 电源管理串行触发和分析 (SPMI) | 申请试用许可证 索取报价 |
| SUP5-SRPSI5 | PSI5 串行解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRSDLC | 同步数据链路控制 (SDLC) 解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRSMBUS | SMBus 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRSPACEWIRE | SpaceWire 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRSVID | SVID 协议解码和分析 | 申请试用许可证 索取报价 |
| SUP5-SRUSB2 | USB2.0 串行触发和分析模块（LS、FS、HS） | 申请试用许可证 索取报价 |
增加高级分析
| 升级 | 描述 | 采购详情 |
|---|---|---|
| SUP5-DPM | 完整的数字电源管理分析和调试解决方案（包括 DPMBAS 中的所有测量 + 抖动分析和眼图分析） | 申请试用许可证 索取报价 |
| SUP5-DJA | 高级抖动和眼图分析 | 申请试用许可证 索取报价 |
| SUP5-IMDA | 逆变器、电机和驱动器分析 | 申请试用许可证 索取报价 |
| SUP5-MTM | 模板和极限测试 | 申请试用许可证 索取报价 |
| SUP5-PWR | 功率分析 | 申请试用许可证 索取报价 |
| SUP5-SV-BW-1 | 高级抖动和眼图分析 | 申请试用许可证 索取报价 |
| SUP5-SV-RFVT | Spectrum View RF 与时间分析和触发器 | 申请试用许可证 索取报价 |
| SUP5-UDFLT | 用户自定义过滤器创建工具 | 申请试用许可证 索取报价 |
| SUP5-VID | 模拟视频触发（NTSC、PAL、SECAM） | 申请试用许可证 索取报价 |
