2 系列 MSO 便携式混合信号示波器

选择我们紧凑便携的手持示波器,在不降低性能的情况下为您的工作台腾出更多空间。2 系列 MSO 示波器的厚度只有 1.5 英寸(3.8 厘米),重量不到 4 磅(1.8 千克),外观就像平板电脑一样,却是一款功能齐全的实时触摸屏示波器。无论您的测量挑战要求您前往何处(工作台、教室或者测试现场),都可轻松携带它。

  立即参与DEMO有礼
基本价格
HKD 15,200 +
带宽

高达 500 MHz

记录长度

10 M 点

模拟通道

24

采样率

高达 2.5GS/s

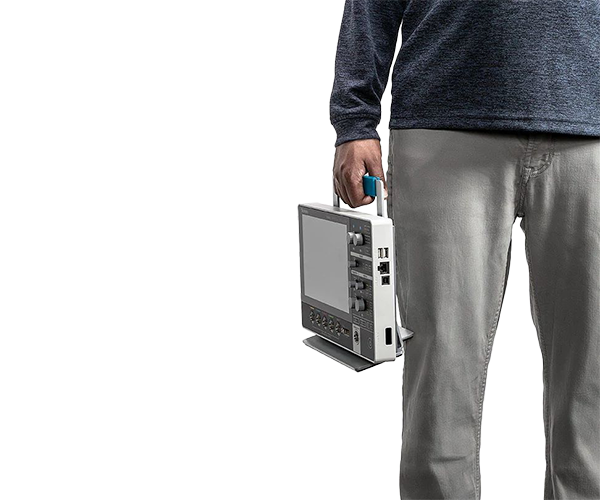

用于日常调试和测试的便携手持示波器

对于那些需要便携式示波器便利性的用户,2 系列 MSO 展现了卓越的性能。尽管小巧紧凑(可装入笔记本电脑包),但它的性能却非常强大,提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 端口易于访问和连接。此外,该款示波器提供可拆卸电池组可选,以便您在工作台或现场灵活使用。

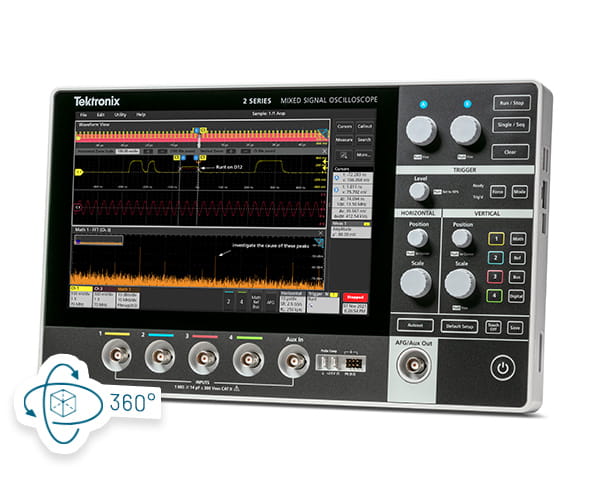

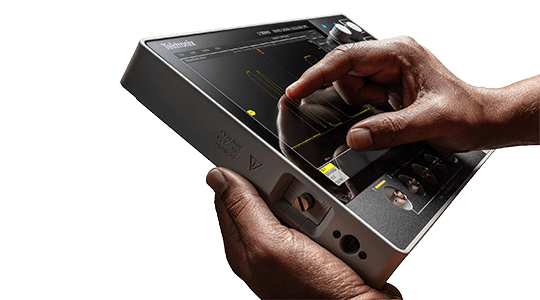

简单的触摸屏界面和控件

2 系列 MSO 提供了与先进的米乐m6网页版登录入口示波器相同的屡获殊荣的触摸屏用户界面和简化的控制面板。

  • 简化的前面板只包含关键的控件
  • 旋钮周围的彩色 LED 环形灯指示要调整的活动信号源或参数
  • 按钮下方的彩色 LED 灯指示状态
Intuitive touchscreen portable oscilloscope with simple front panel and controls

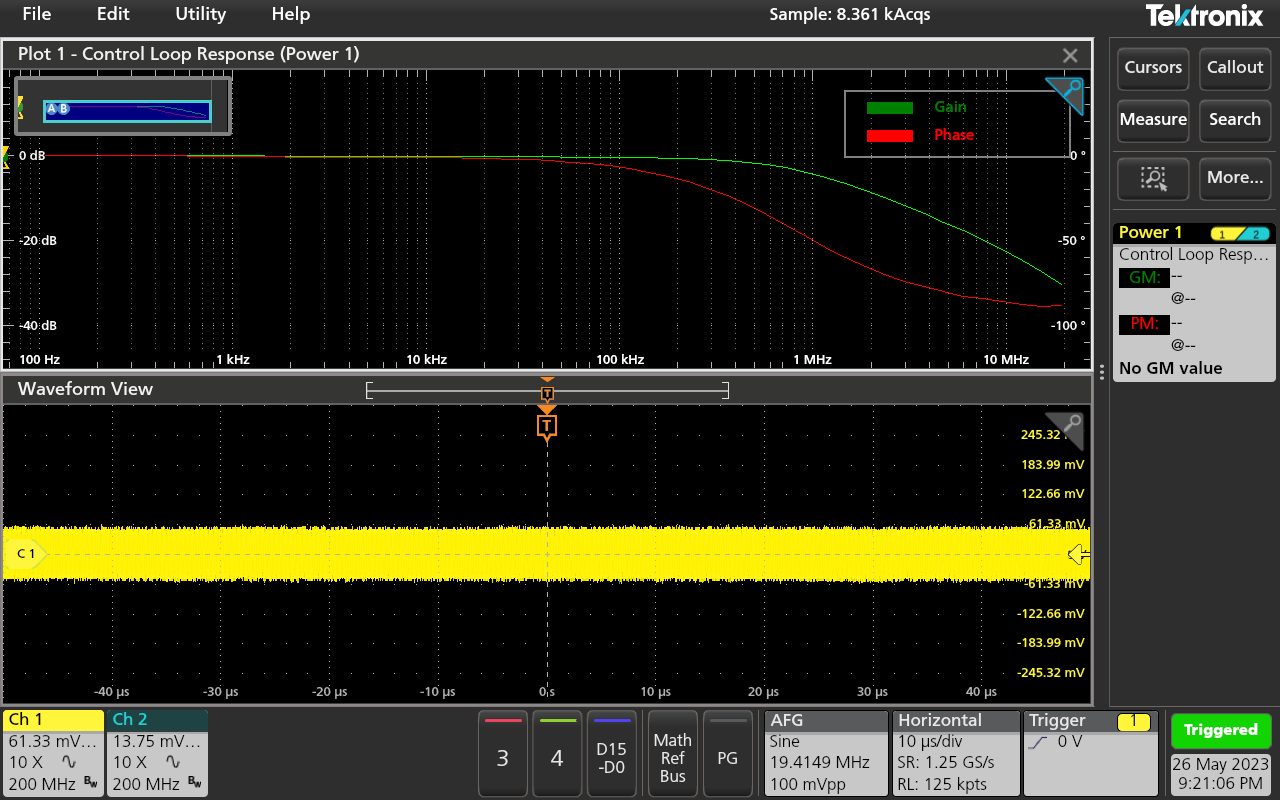

2_Series_MSO_Bode_Plot_1

只需一台仪器即可执行全面的调试

2 系列 MSO 具有多个集成选件,只需一台仪器即可满足您的所有调试需求。

  • 内置 16 个用于测试数字电路的 MSO 通道(2-MSO 仪器选件)
  • 使用内置波特图功能(2-SOURCE 软件选项)来分析系统的频率响应
  • 用于模拟被测电路的 50 MHz AFG 4 位模式发生器(2-SOURCE 软件选项)
  • 支持多种探头以捕获广泛的信号

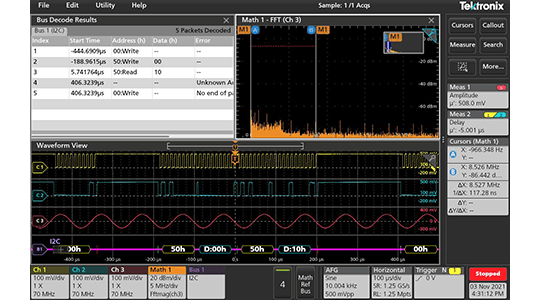

全面分析能力,快速获得所需信息

配备全套分析工具,只需轻轻一触,即可访问仪器配置或波形管理任务。

  • 基于波形和屏幕的光标,并且用户可选择读数位置
  • 无限的自动测量
  • 基本和高级波形数学,包括任意公式编辑
  • 用于频谱分析的 FFT
2 Series MSO offers comprehensive analysis for fast insight
Choose from a variety of optional oscilloscope accessories for the 2 Series MSO

可选附件增强多功能性

  • 双槽电池组支持长达八小时的电池续航时间,并且可现场热插拔
  • 机架安装套件可轻松连接至 VESA 支架,允许访问所有仪器端口

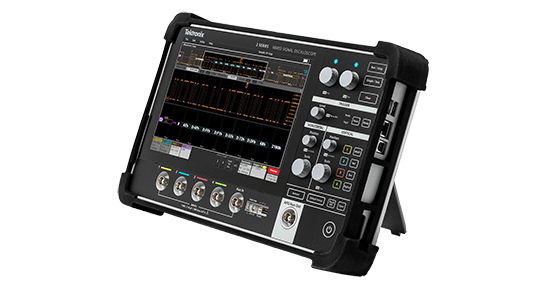

  • 可选的保护箱为仪器提供 1米的最大防摔高度,并包括支架和便携包
  • 与许多现成的 VESA 附件兼容,包括轮式推车、杯托支架、桌臂支架等

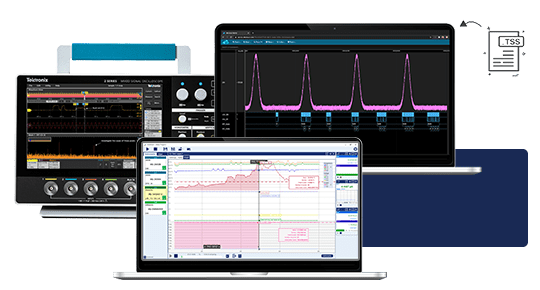

通过示波器软件进行分析、共享和协作

在实验室、教室或任何地点之外捕获数据,并与下一个工作台或下一个时区的同事轻松协作。

  • 内置 VNC 服务器,可通过 PC、平板电脑或手机等设备控制仪器
  • TekDrive 云存储有助于记录保存和协作
  • 使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据,就像使用示波器一样
  • TekScope 和 TekDrive 可免费试用六个月
  • Kickstart 软件能够控制多个仪器,并进行数据采集和数据分析
  • 使用我们的 Python 驱动程序包实现测试自动化
型号 模拟带宽 模拟通道 数字通道数 采样率 记录长度 报价 Configure And Quote
MSO22 70 MHz - 500 MHz 2 16 Up to 2.5 GS/s 10 M HKD 15,200 配置和报价
MSO24 70 MHz - 500 MHz 4 16 Up to 2.5 GS/s 10 M HKD 23,000 配置和报价
型号 模拟带宽 模拟通道 数字通道数 采样率 记录长度 报价 Configure And Quote
MSO22 70 MHz - 500 MHz 2 16 Up to 2.5 GS/s 10 M HKD 15,200 配置和报价
MSO24 70 MHz - 500 MHz 4 16 Up to 2.5 GS/s 10 M HKD 23,000 配置和报价
  米乐m6网页版登录入口
2 系列 MSO
Keysight
2000 X-系列
Rohde & Schwarz
RTO2000
通道数 2 或 4 2 或 4 2 或 4
带宽 70、100、200、350、500 MHz 70、100、200 MHz 70、100、200、300 MHz
采样率 1.25 GS/s(所有通道开启)
2.5 GS/s(半通道开启)
1 GS/s(所有通道开启)
2 GS/s(半通道开启)
1.25 GS/s(所有通道开启)
2.5 GS/s(半通道开启)
最大记录长度 10M 点 1M 点 10M 点
MaxInputVoltage CATII 300 Vrms 135 Vrms,CAT 额定值 N/A

300 Vrms,CAT 额定值 N/A

触发类型 边沿、脉冲宽度、欠幅脉冲、超时、逻辑、建立和保持时间、上升/下降时间、并行总线 边沿、边沿再边沿、脉冲、宽度、图案、视频、欠幅脉冲、上升/下降时间、第 N 边沿突发 边沿、脉冲宽度、视频、图案、串行总线、超时、线路
任意函数发生器 1 通道,50 MHz 1 通道,20 MHz 1 通道,25 MHz
mso 16 通道 8 通道 16 通道
协议解码器 I2C、SPI、RS232/422/485/UART、CAN、CAN-FD、LIN、SENT I2C、SPI、RS232/422/485/UART、CAN、LIN I2C、SPI、RS232/422/485/UART、CAN、LIN
显示器 10 英寸,WXGA,电容式触摸 8.5 英寸,WVGA,非触摸 10 英寸,WXGA,电容式触摸
电池 2 块电池 8 小时,热交换 N/A N/A
VESA 安装 100 毫米x 100 毫米 N/A N/A

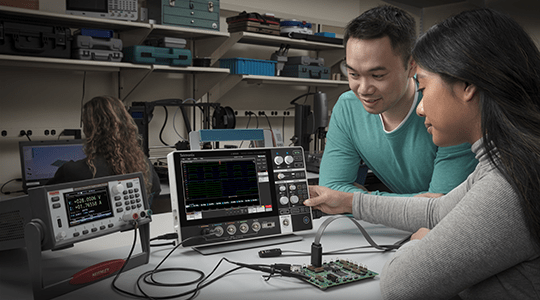

嵌入式设计

嵌入式设计发展得越来越快、越来越复杂,以及越来越互联,测量技术必须跟上这个步伐,才能与之匹配。工程师需要具备能够快速且准确地进行验证、测试和设计的工具。

  • 电源序列和测量
  • 用于 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT 的串行协议触发和分析
  • 设备描述
  • 数据共享和远程协作
  • 通过使用 16 个数字通道来控制信号的捕获和分析

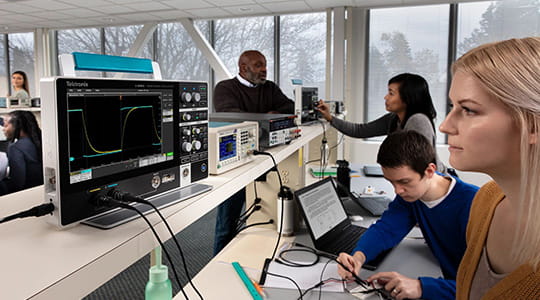

教育

2 系列 MSO 在设计时充分考虑了新用户和混合学习环境的需求, 是培养下一代工程师的理想工具。

  • 带有图形图像和说明文字的菜单,用于快速查看功能概述
  • 集成的帮助系统促进自我学习/发现
  • 支持远程教学、共享和学习的软件
  • 能够独立地禁用自动设置、光标和测量。

查看教育台式设备解决方案

2 Series MSO for education applications
2 Series MSO for automotive applications

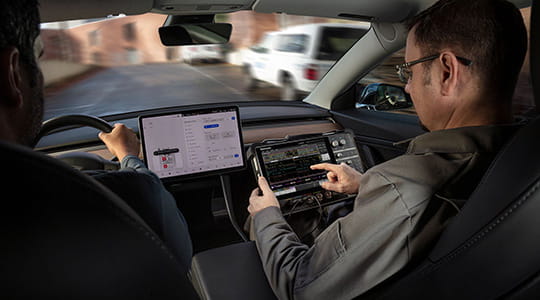

汽车

随着现代汽车行业的飞速发展,工程师和技术人员需要合适的便携式示波器来轻松快速地发现问题。2 系列 MSO 便携式示波器具备卓越性能,从而助力开启全新的用户体验,并且让现场调试更加便捷、精确且可重复。

  • 可选电池组允许在车内或现场进行测试
  • 设计/调试电子控制单元 (ECU)
  • 车辆传感器测试与调试
  • SENT 传感器总线故障排除
  • 控制器局域网 (CAN) 总线故障排除
  • 局域互连网络 (LIN) 总线故障排除

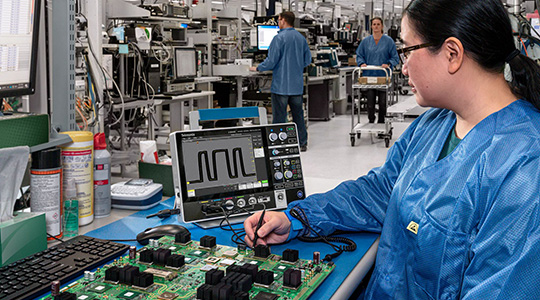

制造

2 系列 MSO 示波器具备卓越的多功能性,能够实现从设计到生产车间测试的无缝衔接,进而简化您的制造流程。

  • 基于黄金参考信号的极限和模板测试
  • 电路板返工和故障排除
  • 故障分析
  • 自动化测试
2 Series MSO for manufacturing applications

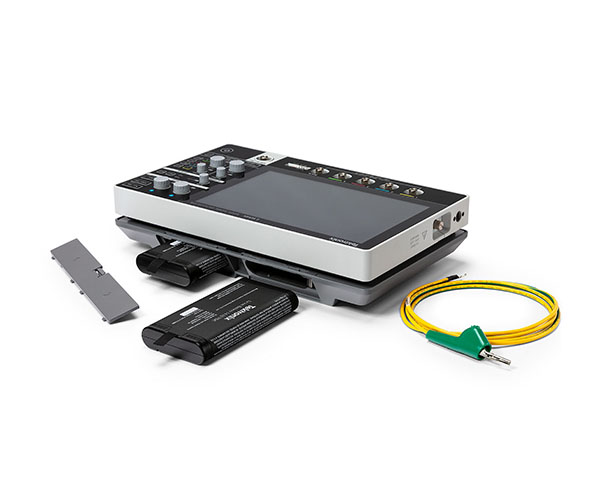

附件 2-BP
产品技术资料 描述
视图 产品技术资料

带 2 个电池槽和 1 块电池的电池组

附件 2-HC
产品技术资料 描述
视图 产品技术资料

硬面手提箱

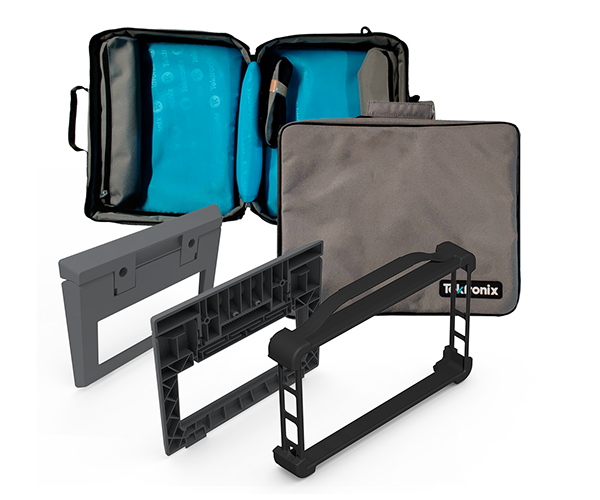

附件 2-PC
产品技术资料 描述
视图 产品技术资料

带仪器支架和保护套的便携包

附件 2-RK
产品技术资料 描述
视图 产品技术资料

机架安装套件

附件 TEKBAT-01
产品技术资料 描述
视图 产品技术资料

与电池组 2-BP 配合使用的附加电池

附件 TEKCHG-01
产品技术资料 描述
视图 产品技术资料

用于为 TEKBAT-01 电池充电的独立电池充电器

产品技术资料 附件 描述
2-BP

带 2 个电池槽和 1 块电池的电池组

2-HC

硬面手提箱

2-PC

带仪器支架和保护套的便携包

2-RK

机架安装套件

TEKBAT-01

与电池组 2-BP 配合使用的附加电池

TEKCHG-01

用于为 TEKBAT-01 电池充电的独立电池充电器

无源探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P2221 无源探头:200 MHz,1X/10X,BNC 配置和报价
查看产品技术资料 P3010 探头,无源;100MHz,10X,带读数,适用于 TDS3000 系列 配置和报价
查看产品技术资料 P5050B 无源探头;10X 500 MHZ 无源电压探头;带盖 BNC 配置和报价
查看产品技术资料 P6139B 无源探头:500 MHz,10X,BNC 配置和报价
查看产品技术资料 THP0301-B 300 MHz 10X 无源探头蓝色 配置和报价
查看产品技术资料 TPP0100 无源探头:100 MHz,10X,BNC 配置和报价
查看产品技术资料 TPP0200 无源探头:200 MHz,10X,BNC 配置和报价
电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 A622 电流探头:100 kHz,10 mA 至 100 A,AC/DC,BNC 配置和报价
查看产品技术资料 CT1 电流 XMFR;1GHZ 12A 带探头 - 一致性声明 配置和报价
查看产品技术资料 CT2 电流 XMFR;200MHZ 36A 带探头 - 本产品包含一致性声明 配置和报价
查看产品技术资料 CT6 CT6 探头;电流探头,高频/小体积 - 可追溯校准标准证明 配置和报价
查看产品技术资料 P6021A 探头,AC 电流;250 安培 AC,60 MHz,5 FT 带长期安全控制 配置和报价
查看产品技术资料 P6022 电流探头:120 MHz,1 mA 至 3 A,AC,BNC 配置和报价
查看产品技术资料 TCP2020 电流探头,DC 耦合,50 MHZ 带宽,20 A,BNC 接口 配置和报价
查看产品技术资料 TCP303 探头,AC/DC 电流;DC-15MHZ,150A DC - 可追溯校准标准证明 配置和报价
查看产品技术资料 TCP305A 探头,AC/DC 电流;50 安培 DC,DC-50MHZ,可追溯校准标准证明 配置和报价
查看产品技术资料 TCP312A 探头,AC/DC 电流;30 安培 DC,DC-100MHZ,可追溯校准标准证明 配置和报价
查看产品技术资料 TCP404XL 探头,AC/DC 电流;DC-2MHZ,500A DC,750A DC 随占空比降额,可追溯校准标准证明 配置和报价
查看产品技术资料 TCPA300 电流探头:100 MHz,放大器(需要探头) 配置和报价
查看产品技术资料 TCPA400 电流探头:50 MHz,放大器(需要探头) 配置和报价
查看产品技术资料 TRCP0300 电流探头:30 MHz,250 mA 至 300 A,仅交流,BNC 接口 配置和报价
查看产品技术资料 TRCP0600 电流探头:30 MHz,500 mA 至 600 A,仅交流,BNC 接口 配置和报价
查看产品技术资料 TRCP3000 电流探头:16 MHz,500 mA 至 3000 A,仅交流,BNC 接口 配置和报价
逻辑分析仪探头
产品技术资料链接 探头 描述 配置和报价
P6316 MSO 探头;16 通道通用探头 配置和报价
高压单端探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P5100A 高压探头:500 MHz,100X,2.5 kV,单端,BNC 配置和报价
P5122 高压探头:200 MHz,100X,1 kVRMS CAT II,单端,BNC,安全控制 配置和报价
P5150 高压探头;50X,500 MHZ,2.5 kV 配置和报价
P6015A 高压探头;75MHZ,40KV,1000X 10 FT - 可追溯校准标准证明 配置和报价
高压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P5200A 高压探头:50 MHz,50X/500X,1.3 kV,差分,BNC 配置和报价
附件 2-BP
产品技术资料 描述
视图 产品技术资料

带 2 个电池槽和 1 块电池的电池组

附件 2-HC
产品技术资料 描述
视图 产品技术资料

硬面手提箱

附件 2-PC
产品技术资料 描述
视图 产品技术资料

带仪器支架和保护套的便携包

附件 2-RK
产品技术资料 描述
视图 产品技术资料

机架安装套件

附件 TEKBAT-01
产品技术资料 描述
视图 产品技术资料

与电池组 2-BP 配合使用的附加电池

附件 TEKCHG-01
产品技术资料 描述
视图 产品技术资料

用于为 TEKBAT-01 电池充电的独立电池充电器

产品技术资料 附件 描述
2-BP

带 2 个电池槽和 1 块电池的电池组

2-HC

硬面手提箱

2-PC

带仪器支架和保护套的便携包

2-RK

机架安装套件

TEKBAT-01

与电池组 2-BP 配合使用的附加电池

TEKCHG-01

用于为 TEKBAT-01 电池充电的独立电池充电器

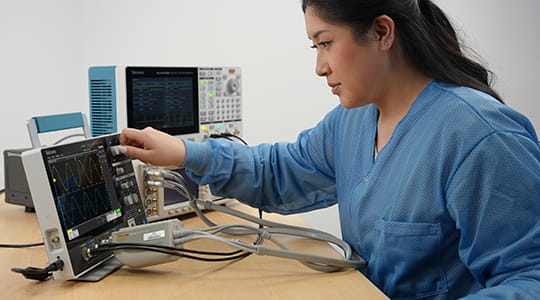

米乐m6网页版登录入口提供一系列随仪器一起购买的校准和保修延长计划,让用户在多年内能够获得有保障且始终良好的性能。优点包括:

  • OEM 质量维护
  • 维修中心服务优先权
  • 众多意外防护、借用设备计划和其他计划功能
  • 多种校准服务级别和选项

马上购买,避免意外的停机时间和费用。有关购买仪器时添加服务计划的信息,请向您的销售代表咨询。

 2 Series MSO Services

保护您的投资,保护您的设备正常运行时间

配置和报价


服务计划特点
全面保护
(选件T3、T5)
米乐m6网页版登录入口保障
(选件R3、R5)
工厂保修延期
制造商缺陷保护
维修附带免费出厂认证校准(如有必要)
国内发货免费
维修中心服务优先权
保修范围涵盖用户引起的静电放电 (ESD) 和电力过载 (EOS) 损坏
涵盖意外损坏
涵盖正常磨损

维持准确性,获得升级,通过审计

配置和报价


校准 功能:
Z540
校准1
ISO 17025
合规1
ISO 17025
认证
拥有校准证书和校准标签,可满足各种审核要求
固件更新(如果适用)和各种安全性更新及可靠性更新²
OEM 测量程序²
测试数据 选配
保留校准记录
溯源能力
不确定性分析
由 ISO/IEC 认证组织(带有认证标志)完成独立验证

产品/选件
描述
米乐m6网页版登录入口选件。C3 3 年校准服务。C3 规定在发货后 3 年内用户可享受 2 次校准活动。 包括相应的可溯源校准或功能检验,适用于推荐校准。 包括首次校准外加两年校准服务。
米乐m6网页版登录入口选件。C5 5 年校准服务。C5 规定在发货后 5 年内用户可享受 4 次校准活动。 包括相应的可溯源校准或功能检验,适用于推荐校准。 包括首次校准外加四年校准服务。

1 在特定地区可能为 ISO 9001。

2 标配工厂认证服务。

存在某些限制,详情请参阅计划条款。

不止需要校准 2 系列?

米乐m6网页版登录入口是所有品牌电子测试和测量设备的领先认证校准服务提供商,为 9,000 多家制造商的 140,000 多种机型提供服务。通过全球范围内的 100 多家实验室,米乐m6网页版登录入口可担当您的单一全球合作伙伴,以市场价格交付具有 OEM 质量的定制校准计划。提供现场服务、本地上门取件和送货以及其他服务选择。
