数字码型发生器

数字码型发生器

PG3 数字码型发生器系列不再销售。推荐使用米乐m6网页版登录入口AFG31000 任意波函数发生器 和 AWG5200 任意波形发生器 作为替代产品。有关这些产品的信息,请访问 www.gongjigongyi.com/signal-generator/afg31000-function-generatorwww.gongjigongyi.com/arbitrary-waveform-generator/awg5200。

PG3 数字码型发生器系列是对设计进行激励所用的功能强大的通用工具。 不同外形和探头选择适用于多种应用,为您提供灵活性和扩展能力。

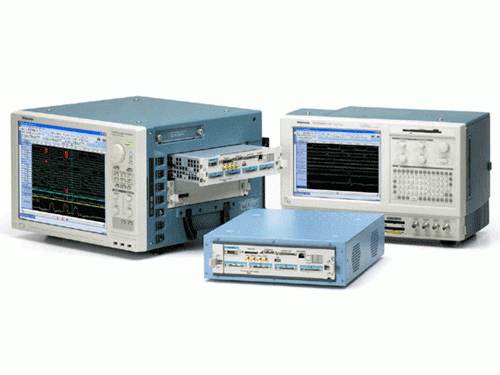

这种数字码型发生器可用于外设/ASIC 仿真和激励、协议电平测试建立/保持验证、生产测试、混合信号测试和一般数字激励。 PG3 可与米乐m6网页版登录入口逻辑分析仪和/或米乐m6网页版登录入口数字示波器结合来提供完整的测试系统。

Moving Pixel 提供技术数据:PG3-B、PG3L-B

Digital Pattern Generators

功能

优势

300 Mb/s 单倍数据速率 600 Mb/s 双倍数据速率 支持更高速度逻辑,例如 FPGA、嵌入式微处理器、内存和串行 I/O 总线
可扩展至最高 256 位宽度 同时激励被测设备的多路输入,包括总线、串行输入和控制线路
可变电压电平和字节宽度时基调节 提供时基和电压电平的精细调节以实现“极端状况”系统测试
外部时钟输入和外部触发输出 将码型发生器输出同步至被测系统
捕获 TLA 上的数据并将其导出到 PG 进行回放 简单的流程可让客户快速创建自己的数据码型

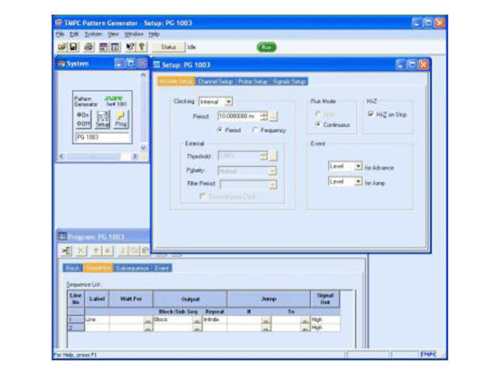

PGApp 软件创建的数据文件可带中断、循环以及依据外部事件的条件执行 提高输出码型的灵活性,又节省码型发生器内存
用于常见测试的预编程码型,例如内存测试、计数器、时钟 节省生成常见码型所需的时间
多种探头 涵盖多种不同的激励应用需要
P370 4.5V-5.5V,16 通道探头,150 MHz,方针
P370LV 1.6V-3.6V,16 通道探头,200 MHz,方针
P370LV2 1.0V-2.5V,16 通道探头,200 MHz,方针
P373 LVDS,16 通道,300 MHz (Mictor)
P375 可编程 Vol/Voh,可变位时基,16 通道,300 MHz

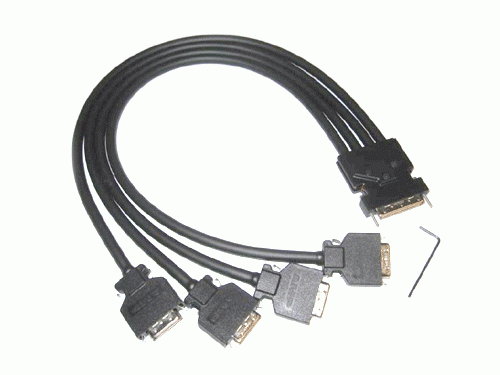

P390 Hydra 电缆用于合并模块(最高 256 位宽度)
