频率范围

RSA503A

9 kHz ~ 3 GHz

RSA507A

9 kHz ~ 7.5 GHz

RSA513A

9 kHz ~ 13.6 GHz

RSA518A

9 kHz ~ 18.0 GHz

频率标记读数精度

±(RE × MF + 0.001 × 频宽) Hz

RE: 基准频率误差

MF: 标记频率 [Hz]

基准频率精度

校准时初始精度 (预热 30 分钟)

±1 x 10^-6

第一年老化, 典型值

±1 x 10^-6 (1年)

累积误差(初始精度 + 温度 + 老化), 典型值

3 x 10^-6 (1年)

温度漂移

±0.9 x 10^-6（-10 至 60 °C）

外部参考输入

BNC 连接器, 50 Ω 标称值

外部基准输入频率

1 ~ 20 MHz每1 MHz，外加: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz和19.6608 MHz.

输入信号上的杂散电平在100 kHz偏置范围内必须低于-80 dBc，以避免屏幕上的杂散信号。

外部基准输入范围

± 5 ppm

外部基准输入电平

-10 至 +10 dBm

锁定到 GNSS 时的精度²

±0.025 ppm³

GNSS 天线断开时的 GNSS 培训精度 ²，⁴

±0.025 ppm⁵

±0.08 ppm⁶

RF 输入阻抗

50 Ω

RF VSWR（RF 衰减 = 20 dB），典型值

< 1.2（10 MHz 至 3 GHz）

< 1.5（>3 GHz 至 7.5 GHz）

<1.9（>7.5 GHz 至 18 GHz）

RF VSWR 预放开, RSA503A和RSA507A, 典型值

< 1.5（10 MHz 至 6 GHz，RF 衰减 = 10 dB，前置放大器开）

< 1.7（>6 GHz 至 7.5 GHz，RF 衰减 = 10 dB，前置放大器开）

< 1.9（>7.5 GHz 至 18 GHz，RF 衰减 = 10 dB，前置放大器开）

最大 RF 输入电平

最大 DC 电压

±40 V（RF 输入）

最大安全输入功率

+33 dBm（RF 输入，10 MHz 至 18.0 GHz，RF 衰减 ≥ 20 dB）

+13 dBm（RF 输入，9 kHz 至 10 MHz，RF 衰减 ≥ 20 dB）

+20 dBm（RF 输入，RF 衰减 < 20 dB）

最大安全输入功率（前置放大器开）

+33 dBm（RF 输入，10 MHz 至 18.0 GHz，RF 衰减 ≥ 20 dB）

+13 dBm（RF 输入，9 kHz 至 10 MHz，RF 衰减 ≥ 20 dB）

+20 dBm（RF 输入，RF 衰减 < 20 dB）

最大可测量输入功率

+30 dBm（RF 输入，≥10 MHz 至 Fmax，RF ATT 自动）

+20 dBm（RF 输入，<10 MHz，RF ATT 自动）

输入RF衰减器

0 dB ~ 51 dB (1 dB步进)

扫描速度

全频宽扫描速度，典型平均值 ⁷

70 GHz/sec (RBW = 1 MHz)

60 GHz/sec (RBW = 100 kHz)

15.7 GHz/sec (RBW = 10 kHz)

1.7 GHz/sec (RBW = 1 kHz)

通过 API 调节阶跃时间

≤1 ms

幅度和 RF 平坦度

参考电平设置范围

-170 dBm 至 +40 dBm，0.1 dB 步长（标准 RF 输入）

18 ℃ 至 28 ℃ 下的频率响应（在 10 dB RF 衰减器设置下）

所有中心频率处的幅度精度

中心频率范围	18 ⁰C 至 28 ⁰C
9 kHz ≤ 3.0 GHz	±0.8 dB
> 3 GHz – 7.5 GHz (RSA507A)	±1.5 dB
>7.5 GHz 至 13.6 GHz (RSA513A/RSA518A)	±1.55 dB
>13.6 GHz 至 18.0 GHz (RSA518A)	±1.55 dB

所有中心频率时的幅度精度 - 前置放大器开（18 ℃ 至 28 ℃，10 dB RF 衰减器）

中心频率范围	18 ⁰C 至 28 ⁰C
200 kHz 至 ≤3.0 GHz	±1.0 dB
> 3 GHz 至 7.5 GHz	±1.75 dB
>7.5 GHz 至 13.6 GHz	±2.0 dB
>13.6 GHz 至 18.0 GHz	±2.0 dB

前置放大器增益

27 dB，2 GHz

21 dB @ 6 GHz (RSA507A)

25 dB @ 10 GHz (RSA513A)

25 dB @ 15 GHz (RSA518A)

通道响应（幅度和相位偏差），典型值

对于这些规格，请使用适用于最大 CW 幅度检验精度的平顶窗口，其中 RF 衰减器设置为 10 dB。

特性		描述
测量中心频率	频宽	幅度平坦度，典型值	幅度平坦度，RMS，典型值	相位线性度，RMS，典型值
9 kHz ~ 40 MHz	≤40 MHz 8	±1.0 dB	0.60 dB
>40 MHz 至 4.0 GHz	≤20 MHz	±0.10 dB	0.08 dB	0.3°
>4 GHz 至 7.5 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
>7.5 GHz 至 13.6 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
>13.6 GHz 至 18.0 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
>40 MHz 至 4 GHz	≤40 MHz	±0.35 dB	0.14 dB	0.8°
>4 GHz 至 7.5 GHz	≤40 MHz	±0.40 dB	0.20 dB	1.0°
>7.5 GHz 至 13.6 GHz	≤40 MHz	±0.60 dB	0.40 dB	1.5°
>13.6 GHz 至 18.0 GHz	≤40 MHz	±0.60 dB	0.40 dB	1.5°

触发/同步输入, 典型值

电压范围: TTL, 0.0 V ~ 5.0 V

触发电平(Schmitt触发):

正向阈值电压: 最小1.6 V, 最大2.1 V

负向阈值电压: 最小1.0 V, 最大1.35 V

阻抗：10 k欧姆, 使用肖特基钳0 V, +3.4 V

外部触发定时不确定度

>20 MHz 至 40 MHz 采集带宽: ±250 ns

不确定度随着采集带宽下降而提高。

功率触发

功率触发, 典型值

范围: 距基准电平0 dB ~ -50 dB, 触发电平高于噪底> 30 dB。

类型：上升沿或下降沿

触发重新准备时间: ≤ 100 μs

功率触发位置定时不确定度

>20 MHz 至 40 MHz 采集带宽: ±250 ns

不确定度随着采集带宽下降而提高。

功率触发电平精度

±1.5 dB, CW信号, 调谐中心频率, 触发电平高于噪底> 30 dB。

这个指标外加SA模式的整体幅度精度不确定度。

三阶互调截获 (TOI)

+14 dBm @ 2.130 GHz

三阶互调截获 (TOI)，

前置放大器关，典型值

+17 dBm（9 kHz 至 25 MHz）

+15 dBm（25 MHz 至 3 GHz）

+15 dBm（3 GHz 至 4 GHz，RSA507A）

+10 dBm（4 Ghz 至 7.5 GHz，RSA507A）

+15 dBm（7.5 GHz 至最大载频，RSA513A/RSA518A）

前置放大器开，典型值

-20 dBm（9 kHz 至 25 MHz）

-15 dBm（25 MHz 至 3 GHz）

-15 dBm（3 GHz 至 4 GHz，RSA507A）

-20 dBm（4 GHz 至 7.5 GHz，RSA507A）

-15 dBm（7.5 GHz 至最大载频，RSA513A/RSA518A）

三阶互调制失真

-78 dBc @ 2.130 GHz

RF 输入上每个信号电平 -25 dBm。2 MHz 音调隔离。衰减器 = 0，基准电平 = -20 dBm。

三阶互调制失真

前置放大器关，典型值

< -70 dBc（10 kHz 至 25 MHz）

< -80 dBc（25 MHz 至 3 GHz）

< -80 dBc（3 GHz 至 4 GHz，RSA507A）

< -70 dBc（4 GHz 至 7.5 GHz，RSA507A）

< -80 dBc（7.5 GHz 至最大 CF，RSA513A/RSA518A）

RF 输入上每个信号电平 -25 dBm。2 MHz 音调隔离。衰减器 = 0，基准电平 = -20 dBm。

前置放大器开，典型值

< -70 dBc（9 kHz 至 25 MHz）

< -80 dBc（25 MHz 至 3 GHz）

< -80 dBc（3 GHz 至 4 GHz，RSA507A）

< -70 dBc（4 GHz 至 7.5GHz，RSA507A）

< -80 dBc（7.5 GHz 至最大 CF，RSA513A/RSA518A）

RF 输入上每个信号电平 -55 dBm。2 MHz 音调隔离。衰减器 = 0，基准电平 = -50 dBm。

二阶谐波失真，典型值

二阶谐波失真

< -75 dBc（40 MHz 至 1.5 GHz）

< -75 dBc（1.5 GHz 至 3.75 GHz，RSA507A）

<-75 dBc（3.75 GHz 至 6.8 GHz，RSA513A）

<-75 dBc（6.8 GHz 至 9 GHz，RSA518A）

二阶谐波失真，前置放大器开

< - 60 dBc（40 MHz 至 15.9 GHz），输入频率

二阶谐波失真截获 (SHI)

+35 dBm（40 MHz 至 1.5 GHz）

+35 dBm（1.5 GHz 至 9 GHz）

二阶谐波失真截获 (SHI)，前置放大器开

+5 dBm（40 MHz 至 15.9 GHz），输入频率

显示的平均噪声电平 (DANL)

（归一化到 1 Hz RBW，使用对数平均检测器）

对于 RSA503A 和 RSA507A：

频率范围	前置放大器开	前置放大器开，典型值	前置放大器关，典型值
500 kHz 至 1 MHz	-138 dBm/Hz	-145 dBm/Hz	-130 dBm/Hz
1 MHz 至 25 MHz	-153 dBm/Hz	-158 dBm/Hz	-130 dBm/Hz
>25 MHz 至 1 GHz	-161 dBm/Hz	-164 dBm/Hz	-141 dBm/Hz
>1 GHz 至 2 GHz	-159 dBm/Hz	-162 dBm/Hz	-141 dBm/Hz
>2 GHz 至 3 GHz	-156 dBm/Hz	-159 dBm/Hz	-138 dBm/Hz
>3 Ghz 至 4 GHz，RSA507A	-153 dBm/Hz	-156 dBm/Hz	-138 dBm/Hz
>4 Ghz 至 6 GHz，RSA507A	-159 dBm/Hz	-162 dBm/Hz	-147 dBm/Hz
>6 GHz 至 7.5 GHz，RSA507A	-155 dBm/Hz	-158 dBm/Hz	-145 dBm/Hz

对于 RSA513A 和 RSA518A：

频率范围	前置放大器开	前置放大器开，典型值
500 kHz 至 1 MHz	-138 dBm/Hz	-145 dBm/Hz
1 MHz 至 25 MHz	-153 dBm/Hz	-158 dBm/Hz
>25 MHz 至 1 GHz	-158 dBm/Hz	-161 dBm/Hz
>1 GHz 至 2 GHz	-156 dBm/Hz	-159 dBm/Hz
>2 GHz 至 2.75 GHz	-153 dBm/Hz	-157 dBm/Hz
>2.75 GHz 至 4 GHz	-149 dBm/Hz	-152 dBm/Hz
>4 GHz 至 6 GHz	-155 dBm/Hz	-159 dBm/Hz
>6 GHz 至 7.5 GHz	-151 dBm/Hz	-155 dBm/Hz
>7.5 GHz 至 14 GHz	-161 dBm/Hz	-165 dBm/Hz
>14 GHz 至 14.8 GHz	-159 dBm/Hz	-165 dBm/Hz
>14.8 GHz 至 15.2 GHz	-157 dBm/Hz	-161 dBm/Hz
>15.2 GHz 至 17.65 GHz	-159 dBm/Hz	-165 dBm/Hz
>17.65 GHz 至 18.0 GHz	-157 dBm/Hz	-161 dBm/Hz

相位噪声

偏置	10 kHz	100 kHz	1 MHz
1 GHz CF	-94 dBc/Hz	-94 dBc/Hz	-116 dBc/Hz
10 MHz，典型值（RSA503A，RSA507A）	-120 dBc/Hz	-124 dBc/Hz	-124 dBc/Hz
1 GHz CF（典型值）	-97 dBc/Hz	-98 dBc/Hz	-121 dBc/Hz
2 GHz CF（典型值）	-96 dBc/Hz	-97 dBc/Hz	-120 dBc/Hz
6 GHz CF，典型值 (RSA507A)	-94 dBc/Hz	-96 dBc/Hz	-120 dBc/Hz
10 GHz，典型值（RSA513A，RSA518A）	-89 dBc/Hz	-90 dBc/Hz	-113 dBc/Hz
15 GHz，典型值（RSA513A，RSA518A）	-86 dBc/Hz	-87 dBc/Hz	-110 dBc/Hz

残余杂散响应（基准 = -30 dBm，RBW = 1 kHz）

<-75 dBm（500 kHz 至 60 MHz），典型值

< -85 dBm（>60 MHz 至 80 MHz），典型值

<-100 dBm（> 80 MHz 至最大 CF），典型值

（例外：<-90 dBm（13.78 GHz 至 13.94 GHz）

无杂散响应及信号（图像抑制）

< -65 dBc（适用于 RSA513/518A）（10 kHz 至 Max CF，参考 = -20 dBm，衰减 = 10 dB，RF 输入电平 = -20 dBm，RBW = 10 Hz）

< -63 dBc（适用于 RSA503A/507A）（10 kHz 至 Max CF，参考 = -20 dBm，衰减 = 10 dB，RF 输入电平 = -20 dBm，RBW = 10 Hz）

信号在 CF 时的杂散响应

偏移 ≥ 1 MHz

频率	频宽 ≤ 40 MHz，扫频频宽 40 MHz
1 MHz - 100 MHz	--	–75 dBc
100 MHz - 3 GHz	–72 dBc	–75 dBc
3 GHz - 7.5 GHz (RSA507A)	–72 dBc	–75 dBc
7.5 GHz 至 13.6 GHz (RSA513A/RSA518A)	–72 dBc	–75 dBc
13.6 GHz - 18.0 GHz (RSA518A)	–72 dBc	–75 dBc

信号在 CF 时的杂散响应

（150 kHz ≤ 偏置 <1 MHz，频宽 = 2 MHz）：

频率	典型值
1 MHz - 100 MHz	–70 dBc
100 MHz - 3 GHz	–70 dBc
3 GHz - 7.5 GHz (RSA507A)	–70 dBc
7.5 GHz - 13.6 GHz (RSA513A/RSA518A)	–64 dBc
13.6 GHz - 18.0 GHz (RSA518A)	–64 dBc

CF 之外的信号时的杂散响应，典型值

频率	频宽 ≤ 40 MHz，扫频频宽 40 MHz
1 MHz – 25 MHz（LF 频段）	–73 dBc
25 MHz – 3 GHz	–73 dBc
3 GHz – 7.5 GHz (RSA507A)	–73 dBc
7.5 GHz - 13.6 GHz (RSA513A/RSA518A)	–73 dBc
13.6 GHz - 18.0 GHz (RSA518A)	–73 dBc

信号在 IF 一半时的杂散响应⁹

< -75 dBc，（CF：30 Mhz 至最大 CF，参考 = -20 dBm，衰减 = 10 dB，RBW = 10 Hz，跨宽 = 10 kHz）

信号频率 = 2310 MHz，RF 输入电平 = -20 dBm

本振馈通到输入连接器, 典型值

< -70 dBm, 预放关。

< -90 dBm, 预放开。

衰减器 = 10 dB。

IF带宽

40 MHz.

A/D 转换器

14位, 112 Ms/s。

Real-Time IF Acquisition Data

112 Ms/s, 16位整数样点。

ACLR（适用于 3GPP 下行链路），1 DPCH (2130 MHz)

-57 dB（邻道）

-68 dB，采用噪声校正功能时（邻道）

-57 dB（第一条迂回通道）

-69 dB，采用噪声校正功能时（第一条邻道）

ACLR LTE

-58 dB（邻道）

-61 dB，采用噪声校正功能时（邻道）

-61 dB（第一条迂回通道）

-63 dB，经过噪声校正（第一条邻道）

格式

GPS/GLONASS/北斗

GPS 天线功率

3 V, 最大100 mA

第一次修复时间，最大值

锁定时间范围为 2 秒（热启动）到 46 秒（冷启动）。

-130 dBm 输入信号功率。

水平位置精度

GPS: 2.6 m

Glonass: 2.6 m

北斗: 10.2 m

GPS + Glonass: 2.6 m

GPS + 北斗: 2.6 m

测试条件: 24小时静态, -130 dBm, 全部功率

跟踪发生器（选项 04）

频率范围

反射	9 kHz - 3.0 GHz (RSA503A) 9 kHz - 7.5 GHz (RSA507A/513A/518A)
传输	10 MHz - 3 GHz (RSA503) 10 MHz - 7.5 GHz (RSA507A/513A/518A)

扫描速度，典型中位数

每次扫描 0.192 秒，101 个点，50 kHz RBW，980 至 1020 MHz 扫描（每个点 1.9 ms）

使用搭载 i7 处理器和 Windows^® 7 Pro 操作系统的 Dell Latitude E5540 测得。传输增益只在屏幕上显示为测量数据。

频率分辨率

100 Hz

TG 输出连接器

N 型

VSWR

< 1.9:1，10 MHz 至 7.5 GHz，-20 dBm 输出电平

最大输出功率

-3 dBm,10 MHz 至 7.5 GHz

输出功率电平设置范围

40 dB，10 MHz 至 7.5 GHz

输出功率电平步长

1 dB，10 MHz 至 7.5 GHz

输出功率电平步长精度

± 0.5 dB

谐波

< -22 dBc，≥20 MHz

非谐波杂散信号

< -30 dBc；来自 TG 输出频率的杂散信号 < 2 GHz

< -25 dBc；来自 TG 输出频率的杂散信号 ≥ 2 GHz

无损坏的反向功率

40 Vdc，+20 dBm RF

标配测量。

通用信号分析
频谱分析仪	1 kHz 至 18.0 GHz 频宽 三条轨迹外加数学轨迹和频谱图轨迹 5 个标记，包括功率、相对功率、积分功率、功率密度和 dBc/Hz 功能
DPX 频谱/频谱图	实时显示频谱，在 40 MHz 频宽中以 100% 检测概率检测最长 15 μs 信号
幅度、频率、相位与时间的关系、RF I 和 Q 与时间的关系	基本矢量分析功能
时间概况/导航器	可以方便地设置采集和分析时间，在多个域中进行深入分析
频谱图	使用二维或三维瀑布图分析和再分析信号
AM/FM 收听	收听 FM 和 AM 信号，并记录到文件中
信号记录	以 .r3f 文件格式无隙记录 40 MHz 带宽，以便在所有域中进行重新分析，包括实时频谱分析（需要在 PC 控制器中安装选项 SV56 以进行回放）
模拟调制分析
AM、FM、PM 分析	测量关键 AM、FM、PM 参数
射频测量
杂散信号测量	用户自定义极限行和区域在整个仪器范围内提供了自动频谱违规测试功能。可以保存和调用四条谱线；CISPR 准峰值和平均值检测器可以与选项 SVQP 配合使用。
频谱辐射模板	用户自定义模板或特定标准模板
占用带宽	测量 99% 功率、-xdB 下降点
通道功率和 ACLR	可变通道和相邻/交替通道参数
MCPR	完善灵活的多通道功率测量
CCDF	互补累积分布函数，绘制信号电平统计变化图

最大频宽

40 MHz 实时

9 kHz - 3 GHz 扫描 (RSA503A)

9 kHz - 7.5 GHz 扫描 (RSA507A)

9 kHz - 13.6 GHz 扫描 (RSA513A)

9 kHz - 18.0 GHz 扫描 (RSA518A)

最长采集时间

2.0 s

最小 IQ 分辨率

17.9 ns（采集带宽 = 40 MHz）

调谐

为下列标准提供了调谐表，其中用基于标准的通道方式表示频率选择。

蜂窝标准家族: AMPS、NADC、NMT-450、PDC、GSM、CDMA、CDMA-2000、1xEV-DO WCDMA、TDSCDMA、LTE、WiMax

无需牌照的短距离通信: 802.11a/b/j/g/p/n/ac, 蓝牙

无绳电话: DECT, PHS

广播：AM, FM, ATSC, DVBT/H, NTSC

移动无线电、寻呼机、其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

DPX 频谱显示

频谱处理速率（RBW = 自动，轨迹长度 801）

≤10,000 频谱/秒

DPX 位图分辨率

201 像素垂直 x 801 像素水平

DPX 频谱图最小时间分辨率¹⁰

1 ms

每秒 ≤ 10,000 个（与频宽无关）

标记信息

幅度、频率、信号密度

100% 检测概率 (POI) 最短信号持续时间，典型值 ¹¹

15μs 至 40 MHz 频宽

频宽范围（连续处理）

1 kHz 至 40 MHz

频宽范围（扫描）

直到仪器的最大频率范围

每步驻留时间

50 ms 至 100 s

轨迹处理

颜色等级位图、+峰值、-峰值、平均值

轨迹长度

801、2401、4001、10401

RBW 范围

1 kHz 至 4.99 MHz

DPX 频谱图显示

轨迹检测

+峰值、-峰值、平均值 (V_RMS)

轨迹长度、内存深度

801（60,000 条轨迹）

2401（20,000 条轨迹）

4001（12,000 条轨迹）

每条线的时间分辨率

1 ms 至 6400 s，用户可以选择

频谱和杂散信号显示

轨迹

三条谱线 + 1 条数学谱线 + 1 条三维频谱图谱线用于频谱显示；4 条谱线用于杂散信号显示

轨迹函数

正常、平均值 (VRMS)、最大保持、最小保持、对数平均

检波器

平均值 (VRMS), 平均值 (对数), CISPR 峰值, +峰值, 仅频谱样点 –峰值; 在启用选项 SVQP 时，CISPR 准峰值和平均值

频谱轨迹长度

801、2401、4001、8001、10401、16001、32001 和 64001 个点

RBW 范围

1.18 Hz 至 8 MHz，用于频谱显示

模拟调制分析( 标配)

AM 解调精度典型值

±2%

0 dBm 中心输入、载波频率 1 GHz、1 kHz/5 kHz 输入/调制频率、10% 至 60% 调制深度

0 dBm输入功率电平, 基准电平 = 10 dBm, Atten=Auto

FM 解调精度，典型值

±1% 频宽

0 dBm 中心输入，载频 1 GHz，400 Hz/1 kHz 输入/调制频率

0 dBm输入功率电平, 基准电平 = 10 dBm, Atten=Auto

PM 解调精度，典型值

±3% of 测量带宽

0 dBm中心输入, 载频 1 GHz, 1 kHz/5 kHz 输入/被调制频率

0 dBm输入功率电平, 基准电平 = 10 dBm, Atten=Auto

AM/FM/PM 和直接音频测量 (SVAxx-SVPC)

载波频率范围（用于调制和音频测量）

（1/2 × 音频分析带宽）至最大输入频率

最大音频频宽

10 MHz

FM 测量（调制指数 >0.1）

载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

AM 测量

载波功率、音频频率、调制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

PM 测量

载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

音频滤波器

低通, kHz: 0.3、3、15、30、80、300 及用户输入，最高 0.9 × 音频带宽

高通, Hz: 20、50、300、400 及用户输入，最高 0.9 × 音频带宽

标配：CCITT、C-Message

去加重(μs): 25、50、75、750 及用户输入

文件：用户提供的由成对幅度/频率组成的 .TXT 或 .CSV 文件。最多1000 对

性能特点，典型值	条件: 除另行指明外，性能： 调制率 = 5 kHz AM 深度：50% PM 偏差 0.628 弧度
	FM	AM	PM	条件
载波功率精度	参阅仪器的幅度精度
载频精度	± 0.5 Hz +（发射机频率 × 基准频率误差）	参阅仪器的频率精度	± 0.2 Hz +（发射机频率 × 基准频率误差）	FM偏差: 5 kHz /100 kHz
调制深度精度	不适用	± 0.2%+（0.01 * 实测值）	无	速率: 5 kHz 厚：50%
偏差精度	±（1% ×（速率 + 偏差）+ 50 Hz）	无	± 100% *（0.01 +（实测速率/1 MHz））	FM偏差: 100 kHz
比率精度	± 0.2 Hz	± 0.2 Hz	± 0.2 Hz	FM偏差: 5 kHz / 100 kHz
残余 THD	0.10%	0.16%	0.1%	FM偏差: 5 kHz / 100 kHz 速率: 1 kHz
残余 SINAD	43 dB	56 dB	40 dB	FM 偏差 5 kHz FM 偏差 100 kHz 速率: 1 kHz

APCO P25 测量应用 (SV26xx-SVPC)

测量功能

RF 输出功率、工作频率精度、调制辐射频谱、不想要的杂散辐射、邻道功率比、频率偏差、调制保真度、频率误差、眼图、符号表、符号速率精度、发射机功率和编码器攻击时间、发射机吞吐量延迟、频率偏差与时间的关系、功率与时间的关系、瞬态频率特点、HCPM 发射机逻辑通道峰值邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM 发射机逻辑通道功率包络、HCPM 发射机逻辑通道时间对准、交叉相关标记

调制保真度，典型值

C4FM ≤ 1.0%

HCPM ≤ 0.5%

HDQPSK ≤ 0.25%

输入信号电平是为获得最佳的调制保真度而优化的。

蓝牙测量应用（SV27xx-SVPC 和 SV31xx-SVPC）

支持的标准

Bluetooth^® 4.2 基本速率、Bluetooth^® 4.2 低能耗、Bluetooth^® 4.2 增强数据速率。Bluetooth^® 5（在启用 SV31 时）。

测量功能

峰值功率、平均功率、邻道功率或段内辐射模板、-20 dB 带宽、频率误差、调制特点（包括 ΔF₁avg (11110000)、ΔF₂avg (10101010)、ΔF₂ > 115 kHz、ΔF₂/ΔF₁ 比）、频率偏差与时间的关系（含数据包和八位字节级测量信息）、载频 f₀、频率偏置（前置码和净荷）、最大频率偏置、频率漂移 f₁-f₀、最大漂移速率 f_n-f₀ 和 f_n-f_n-5、中心频率偏置表和频率漂移表、带色码的符号表、包头解码信息、眼图、星座图

输出功率（BR 和 LE），典型平均值

支持的测量：平均功率，峰值功率

电平不确定性：参阅仪器幅度和平坦度指标

测量范围：信号电平 > –70 dBm

调制特性，典型平均值

支持的测量：ΔF₁avg、ΔF₂avg、ΔF₂avg/ΔF₁avg、ΔF₂max%>=115kHz（基本速率）、ΔF₂max%>=115kHz（低能耗）

偏差范围：±280 kHz

偏差不确定性（在 0 dBm 时）：

< 2 kHz ¹² + 仪器频率不确定度（基本速率）

< 3 kHz ¹² + 仪器频率不确定度（低能耗）

测量范围：标称通道频率±100 kHz

初始载波频率容限 (ICFT)（BR 和 LE），典型平均值

测量不确定度（0 dBm 时）：<1 kHz ¹² + 仪器频率不确定度

测量范围：标称通道频率±100 kHz

载波频率漂移（BR 和 LE），典型平均值

支持的测量：最大频率偏置，漂移 f₁-f₀，最大漂移 f_n-f₀，最大漂移 f_n-f_n-5（BR 和 LE 50 μs）

测量不确定度：<1 kHz + 仪器频率不确定度

测量范围：标称通道频率±100 kHz

带内辐射 (ACPR)（BR 和 LE）

电平不确定性：参阅仪器幅度和平坦度指标

通用数字调制分析 (SVMxx-SVPC)

调制格式

BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM

分析周期

最多 163,500 个采样点

滤波器滚降因数

α：0.001 : 1，0.001 步长

矢量图显示格式

符号/轨迹显示、频率误差测量、原点偏置测量

LTE 下行链路 RF 测量 (SV28xx-SVPC)

支持的标准

3GPP TS 36.141 第 12.5 版

支持的帧格式

FDD 和 TDD

支持的测量和显示

邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图（带小区号、群号、段号、RS（参考信号）功率和频率误差）。

绘图 (MAPxx-SVPC)

支持的地图类型

Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)

保存的测量结果

测量数据文件（导出的结果）

用于测量的地图文件

Google Earth KMZ 文件

可以调用的结果文件（轨迹和设置文件）

兼容 MapInfo 的 MIF/MID 文件

测量（标称值）

多分段捕获的 Pulse-Ogram™ 瀑布图显示，其中包括各个脉冲的幅度与时间关系以及频谱。脉冲频率、Delta 频率、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔（秒）、重复间隔 (Hz)、占空比 (%)、占空比（比率）、纹波 (dB)、纹波 (%)、衰落 (dB)、衰落 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应（时间）、时标。

最小检测脉宽，典型值

150 ns

平均开点功率，18 °C ~ 28 °C，典型值

±0.4 dB + 绝对幅度精度

脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

占空比，典型值

读数的 ±0.2%

对于 450 ns 或更宽的脉冲，占空比为 0.5 至 0.001，信噪比 ≥ 30 dB

平均发射功率，典型值

±0.5 dB + 绝对幅度精度

脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

峰值脉冲功率，典型值

±1.2 dB + 绝对幅度精度

脉冲宽 300 ns 或以上、占空比 .5 至 .001，信噪比 ≥ 30 dB

脉宽，典型值

读数的 ±0.25%

对于 450 ns 或更宽的脉冲，占空比为 0.5 至 0.001，信噪比 ≥ 30 dB

播放录制的信号 (SV56)

播放文件类型

RSA306、RSA500 或 RSA600 记录的 R3F

记录的文件带宽

40 MHz

文件播放控制

通用：播放、停止、退出播放

地点：播放开始点/结束点可以设置为 0-100%

跳跃：规定的跳跃长度为 73 μs 到文件大小的 99%

实时速率：按记录时间 1:1 比率播放

循环控制：播放一次，或连续循环

内存要求

记录信号要求存储器支持300 MB/s的写入速率。以实时速率播放记录的文件要求存储器支持300 MB/s的读取速率。

WLAN 测量, 802.11a/b/g/j/p (SV23xx-SVPC)

测量功能

WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

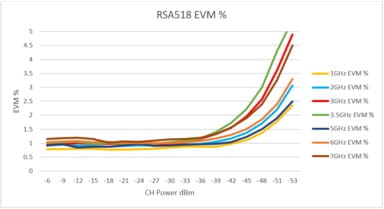

残余 EVM - 802.11a/g/j /p (OFDM)，64-QAM，典型值

2.4 GHz, 20 MHz带宽: -39 dB

5.8 GHz, 20 MHz带宽: -38 dB

输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

残余EVM - 802.11b, CCK-11, 典型值

2.4 GHz, 11 Mbps: 1.3 %

输入信号电平为最佳EVM优化, 平均1,000个码片, BT = .61

WLAN 测量 802.11n (SV24xx-SVPC)

测量功能

WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

EVM 性能 - 802.11n，64-QAM，典型值

2.4 GHz, 40 MHz带宽: -39 dB

5.8 GHz, 40 MHz带宽: -38 dB

输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

WLAN 测量 802.11ac (SV25xx-SVPC)

测量功能

WLAN 功率与时间的关系；WLAN 符号表；WLAN 星座图；频谱辐射模板；误差矢量幅度 (EVM) 与符号（或时间）的关系、与副载波（或频率）的关系；幅度误差与符号（或时间）的关系、与副载波（或频率）的关系；相位误差与符号（或时间）的关系、与副载波（或频率）的关系；通道频响与符号（或时间）的关系、与副载波（或频率）的关系；频谱平坦度与符号（或时间）的关系、与副载波（或频率）的关系

EVM 性能 - 802.11ac，256-QAM，典型值

5.8 GHz, 40 MHz带宽: -38 dB

输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

EMC 预认证和故障排除 (EMCVUxx-SVPC)

标准

EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G

功能

EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点

检波器

+峰值、平均值、平均值（对数）、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值

限制线

最多 3 条限制线（带相应余量）

分辨率 BW

按照标准设置或由用户规定

驻留时间

按照标准设置或由用户规定

报告格式

PDF、HTML、MHT、RTF、XLSX、图像文件格式

附件类型

天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等

校正格式

增益/损耗常数、增益/损耗表、天线因数

轨迹

保存/调出多达 5 条谱线、数学谱线（谱线 1 减去谱线 2）、环境谱线

回波损耗、故障测距和电缆损耗测量

测量功能

回波损耗、电缆损耗和故障测距 (DTF)

频率范围

10 MHz 至 3 GHz (RSA503A)

10 MHz 至 7.5 GHz (RSA507A/513A/518A)

扫描速度¹³

5 ms/点，回波损耗测量

5 ms/点，故障测距测量

5 ms/点，电缆损耗测量

频率分辨率

500 Hz

回波损耗测量误差

0 至 15 dB 回波损耗：±0.5 dB

15 至 25 dB 回波损耗：±1.5 dB

25 至 35 dB 回波损耗：±4.0 dB

14 dB 回波损耗时的回波损耗测量误差

±1.5 dB，10 Mhz 至 6.8 GHz

±3.0 dB，6.8 Ghz 至 7.5 GHz

回波损耗测量范围

50 dB

抗干扰能力

以下条件时回波损耗测量误差处于规格范围内：

+5 dBm 干扰源功率，在测量点 800 kHz 范围内

+5 dBm 干扰源功率，距测量点 800 kHz 以上

（高功率测试电平。精度评估中不包括干扰源。）

故障测距范围

1500 m 或 15 dB 单向电缆损耗，用户定义

最大范围与电缆速度系数和频率步长的函数关系如下：

其中：

V_p = 相对于光速的电缆速度系数

c = 光速 (m/s)

F_start = 扫描开始频率 (Hz)

F_stop = 扫描停止频率 (Hz)

N = 扫描点数

故障测距分辨率

RSA503A, (RG-58Vp=0.66)：0.03 m（用户可定义）

RSA507A, (RG-58Vp=0.66)：0.01 m（用户可定义）

最小分辨率与电缆速度系数和频率步长的函数关系如下：

或

输入、输出和接口

RF 输入

RSA503A/507A：N 型，孔式

RSA513A/518A：N 型，孔式（标配连接器）

RSA513A/518A：Planar Crown，50 Ω。用户可以选择此连接器而不是 N 型，以选择最适合其应用的连接器。（用户可以使用与最适合其应用 Planar Crown 兼容适配器。）

外部频率基准输入

BNC 型，孔式

触发/同步输入

BNC 型，孔式

跟踪发生器源输出

N 型，孔式

GPS 天线

SMA 型，孔式

USB 设备端口

USB 3.0 – A 型

USB 状态 LED

LED，红/绿双色

LED 状态：

红灯常亮：使用 USB 电源或复位

绿灯常亮：已初始化，可以使用

绿灯闪烁：把数据传送到主机

电池状态LED

LED，绿色

LED 状态：

绿灯闪烁：连接外部电源, 电池充电

熄灭 – 没有连接外部电源或电池已充满电

最大功耗(全装上)

最大 15 W。90 V 线路最大电流是 0.2 A。

涌入电流

2 A peak最大值, 25 °C (77 °F)时, ≤ 5次开关机, 产品关闭至少30秒后。

散热间隙

底部, 顶部

25.4 毫米（1.0 英寸）

侧面

25.4 毫米（1.0 英寸）

后部：25.4 毫米（1.0 英寸）

外部DC 输入

电压

18 V

电压范围极限

工作时：+12.0 V ~ +19.95 V

电池充电时: +17.5 V ~ +19.95 V

连接器类型

2.5 毫米插头

中心导体: 正

外部导体: 副

AC 适配器输出

18 V ± 5%, 5 A (最大90 W)

中心导体: 正

外部导体: 副

电池

标称电压

14.4 V

标称容量

6140 mAh

电池技术

锂智能电池，兼容SMBus接口。

电池工作时间

每块电池连续工作4小时

电池工作温度

工作时（放电）¹⁴：-10 °C 至 +45 °C（14 °F 至 113 °F）¹⁵

充电: 0 °C - 45 °C (32 °F - 113 °F)

电池贮存时间

+20 °C (68 °F) 标称值时2年

充电间隔最大贮存时间: 10个月 @ +20 °C (68 °F)

物理特性

高度

67.3 毫米（2.65 英寸）

宽度

299.1 毫米（11.78 英寸）

深度

271.3 毫米（10.68 英寸）

净重

RSA503A/507A：2.54公斤(5.6磅)，没有电池；2.99公斤(6.6磅)，有电池

RSA513A/518A：3.40 公斤（7.5 磅），没有电池；3.85 公斤（8.5 磅），有电池

温度

没有安装电池时

工作状态：–10 °C 至 +55 °C（+14 °F 至 +131 °F）

非工作状态：-51 °C 至 +71 °C（-60 °F 至 +160 °F）

安装电池时

工作(放电)¹⁴ : –10 °C 至 +45 °C（+14 °F 至 +113 °F）¹⁵

充电: 0 °C 至 45 °C（32 °F 至 +113 °F）

湿度

没有安装电池时

MIL-PRF-28800F 2 类

工作状态：

+10 °C ~ 30 °C (+50 °F ~ 86 °F)温度范围内5% ~ 95±5%RH (相对湿度)

+30 °C ~ 40 °C (+86 °F ~ 104 °F)时5% ~ 75±5%相对湿度

+40 °C ~ +55 °C (+86 °F ~ +131 °F)时5% ~ 45±5%相对湿度

<10 °C (+50 °F)湿度不能控制，无冷凝

安装电池时

工作状态：

+10 °C ~ 30 °C (+14 °F ~ +86 °F)温度范围内5% ~ 95% RH (相对湿度)

+30 °C ~ 50 °C (+86 °F ~ 122 °F)时5% ~ 45%相对湿度

<10 °C (+50 °F)湿度不能控制，无冷凝

海拔高度

工作状态

最高 5000 米（16,404 英尺）

非工作状态

最高 15240 米（50,000 英尺）

暴露

防泼溅测试, 工作时和未工作时

根据 IEC529, IP52级进行非工作防泼溅测试后，没有撞击危险

防尘测试, 工作时和未工作时

测试方法根据IEC529, IP52级, 测试条件13.4和13.5.

盐暴露测试, 结构部件

标准MIL-STD-810, 方法509.1, 程序1

振动

工作状态

米乐m6网页版登录入口Class 2随机振动测试, 2.66 GRMS: 5-500 Hz, 3个轴, 每个轴10分钟

非工作状态

MIL-PRF-28800F 2 类

0.030 g²/Hz., 10 500 Hz, 每个轴30分钟, 3个轴(总共90分钟)

冲击

工作状态

测试方法依据军事标准MIL-PRF-28800F 1-4

非工作状态

超过军事标准MIL-PRF-28800F的要求

处理和运输

台式机处理, 工作时

MIL-PRF-28800F 2 类

运输中跌落, 未工作时

MIL-PRF-28800F 2 类

自由下落跌落, 未工作时

32 英寸

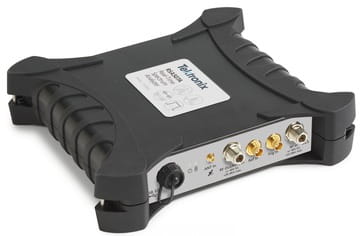

RSA503A：USB 实时频谱分析仪，9 kHz - 3.0 GHz，40 MHz 采集带宽

RSA507A：USB 实时频谱分析仪，9 kHz - 7.5 GHz，40 MHz 采集带宽

RSA513A：USB 实时频谱分析仪，9 kHz - 13.6 GHz，40 MHz 采集带宽

RSA518A：USB 实时频谱分析仪，9 kHz - 18.0 GHz，40 MHz 采集带宽

RSA500 系列仪器要求 PC 装有 Windows 7、Windows 8/8.1 或 Windows 10 64 位操作系统及 USB 3.0 连接。安装 SignalVu-PC 需要 8 GB RAM 和 20 GB 空闲硬盘空间。为实现RSA500 实时功能的全部性能，要求Intel Core i7第四代处理器。可以使用性能较低的处理器，但实时性能会下降。贮存流式数据要求 PC 配备的硬盘能够支持 300 MB/s 的流存储速率。

包括：USB 3.0 电缆（2 米）、A-A 连接、螺纹结合、肩带、运送箱（可以放置仪器、平板电脑、各种附件）、快速入门手册（打印）、连接器保护罩、WFM200BA 锂离子充电电池组、WFM200BA 锂离子电池组使用说明（打印）、AC 电源适配器、电源线（参见电源插头选项）、含 SignalVu-PC、API 和文档文件的 U 盘。仪器中不包括 GPS 天线。有关选配的 GPS 天线，请参见附件。

选项A0

北美电源插头 (115 V, 60 Hz)

选项A1

欧洲通用电源插头 (220 V, 50 Hz)

选项A2

英国电源插头 (240 V, 50 Hz)

选项A3

澳大利亚电源插头 (240 V, 50 Hz)

选项A4

北美电源插头 (240 V, 50 Hz)

选项A5

瑞士电源插头 (220 V, 50 Hz)

选项A6

日本电源插头 (100 V, 50/60 Hz)

选项A10

中国电源插头 (50 Hz)

选项A11

印度电源插头 (50 Hz)

选项A12

巴西电源插头 (60 Hz)

选项A99

无电源线

选项L0

英文手册

选项L1

法语手册

选项L2

西班牙语手册

选项L3

日语手册

选项L4

葡萄牙语手册

选项L5

简体中文手册

选项L6

韩语手册

选项L7

俄语手册

选项C3

校准服务 3 年

选项C5

校准服务 5 年

选项D1

校准数据报告

选项D3

3 年校准数据报告（需要C3 选件）

选项D5

5 年校准数据报告（需要C5 选件）

选项R5

5 年维修服务（包括保修）

• RSA500系列保修: 3年．

平板电脑需单独订购

建议将 Panasonic FZ-G1 Toughpad 平板电脑控制器与 RSA500A 系列一起用于便携式现场应用。可从 Panasonic（网址为 https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughbook-g1）和其他第三方网站购买 Windows 10 版本的平板电脑。

在购买 SignalVu-PC 时，可以选购各种许可的应用功能。这些许可可以与 PC 或任何 RSA300 系列、RSA500 系列、RSA600 系列和 RSA7100A 频谱分析仪关联并存储在这些分析仪上。许可可以作为硬件的选件购买或者作为节点锁定或浮动许可单独购买。

如需购买许可证，请联系当地米乐m6网页版登录入口客户经理。如果所购买的许可证并非作为仪器的选件来订购，您将收到一封电子邮件，其中会列出所购买的应用功能和米乐m6网页版登录入口产品许可证网页的网址 (URL)，您可以在此网页中创建帐户并使用米乐m6网页版登录入口资产管理系统 (AMS) 管理您的许可证：http://www.tek.com/products/product-license。

AMS 提供您帐户所拥有许可证的清单。它用户检出或检入许可并查看许可历史。

以下任一许可类型均可启用选配应用。

提供了下述 SignalVu-PC 许可选项。

米乐m6网页版登录入口为RSA500A 系列提供各种适配器、衰减器、电缆、阻抗转换器、天线和其他附件。

通用 RF 电缆

012-1738-00

电缆，50 Ω，40 英寸，N 型（针式）到 N 型（针式）

012-0482-00

电缆，50 Ω，BNC（针式）3 英尺（91 cm）

174-4977-00

电缆，50 Ω，平直 N 型（针式）和斜面 N 型（针式）连接器，1.6 英尺（50 厘米）

174-5002-00

电缆，50 Ω，N 型（针式）到 N 型（针式）连接器，3 英尺（91 厘米）

适配器

103-0045-00

适配器，同轴电缆，50 Ω N 型（针式）到 BNC 型（孔式）

013-0410-00

适配器，同轴电缆，50 Ω N 型（孔式）到 N 型（孔式）

013-0411-00

适配器，同轴电缆，50 Ω N 型（针式）到 N 型（孔式）

013-0412-00

适配器，同轴电缆，50 Ω，N 型（针式）到 N 型（针式）

013-0402-00

适配器，同轴电缆，50 Ω N 型（针式）到 N 7/16 型（针式）

013-0404-00

同轴适配器，50 Ω N 型（针式）转 N 7/16 型（孔式）

013-0403-00

适配器，同轴电缆，50 Ω N 型（针式）到 DIN 9.5 型（针式）

013-0405-00

适配器，同轴电缆，50 Ω N 型（针式）到 DIN 9.5 型（孔式）

013-0406-00

适配器，同轴电缆，50 Ω N 型（针式）到 SMA 型（孔式）

013-0407-00

适配器，同轴电缆，50 Ω N 型（针式）到 SMA 型（针式）

013-0408-00

适配器，同轴电缆，50 Ω N 型（针式）到 TNC 型（孔式）

013-0409-00

适配器，同轴电缆，50 Ω N 型（针式）到 TNC 型（针式）

衰减器和 50/75 Ω 电阻衰减器

013-0422-00

连接盘，50/75 Ω，最小损耗，N 型（针式）50 Ω 到 BNC 型（孔式）75 Ω

013-0413-00

连接盘，50/75 Ω，最小损耗，N 型（针式）50 Ω 到 BNC 型（针式）75 Ω

013-0415-00

连接盘，50/75 Ω，最小损耗，N 型（针式）50 Ω 到 F 型（针式）75 Ω

015-0787-00

连接盘，50/75 Ω，最小损耗，N 型（针式）50 Ω 到 F 型（孔式）75 Ω

015-0788-00

连接盘，50/75 Ω，最小损耗，N 型（针式）50 Ω 到 N 型（孔式）75 Ω

011-0222-00

衰减器，固定式，10 dB，2 W，DC-8 GHz，N 型（孔式）转 N 型（孔式）

011-0223-00

衰减器，固定式，10 dB，2 W，DC-8 GHz，N 型（针式）转 N 型（孔式）

011-0224-00

衰减器，固定式，10 dB，2 W，DC-8 GHz，N 型（针式）转 N 型（针式）

011-0228-00

衰减器，固定式，3 dB，2 W，DC-18 GHz，N 型（针式）转 N 型（孔式）

011-0225-00

衰减器，固定式，40 dB，100 W，DC-3 GHz，N 型（针式）转 N 型（孔式）

011-0226-00

衰减器，固定式，40 dB，50 W，DC-8.5 GHz，N 型（针式）转 N 型（孔式）

天线

119-8733-00

天线，有源。GPS & GLONASS，磁铁安装，5M 电缆，3V，8ma SMA 连接器，RG-174 电缆

119-8734-00

天线，有源，GPS 和北斗，磁铁安装，5M 电缆，3V，8ma SMA 连接器，RG-174 电缆

DF-A0047

定向天线，由 Alaris (www.alarisantennas.com/) 供货，20-8500 MHz，带电子罗盘和前置放大器¹⁸

016-2107-00

DF-A0047 和 DF-A0047-01 运送箱¹⁸

119-6594-00

Yagi 天线, 825-896 MHz前向增益(在半波双极上): 10 dB

119-6595-00

Yagi 天线, 895-960 MHz前向增益(在半波双极上): 10 dB

119-6596-00

Yagi 天线, 1850-1990 MHz前向增益(在半波双极上): 9.3 dB

119-6597-00

波束天线，1850 至 1990 MHz

119-6970-00

磁铁安装的天线，824 MHz 至 2170 MHz（要求适配器 103-0449-00）

滤波器、探头、演示电路板

119-7246-00

预滤波器，通用型，824 MHz 至 2500 MHz，N 型（孔式）连接器

119-7426

预滤波器，通用型，2400 MHz 至 6200 MHz，N 型（孔式）连接器

119-4146-00

EMCO 电场/磁场探头

电场/磁场探头，经济型替代方案

可从 Beehive 获得 http://beehive-electronics.com/

011-0227-00

Bias-T，N 型（针式）RF，N 型（孔式）RF+DC，BNC（孔式）偏置，1 W，0.5 A，2.5 MHz-6 GHz

EMI-NF-PROBE

近场探头套件 (Tebox TBPS01)

附加电池和电缆

065-1004-00

适用于 RSA500A 系列的更换电池组

016-2109-01

额外的软携带包，带肩带

174-6810-00

附加 USB 3.0 电缆（2 m），A-A 连接，螺丝锁定

推荐的第三方设备和附件

推荐的便携式平板电脑控制器：

Panasonic 提供的 Windows 10 平板电脑http://www.panasonic.com：

FZ-G1

Toughpad，全加固型 10.1 英寸，Windows 10 Pro 64 位，英特尔^® Core™ i5 vPro™，第 2^{个 USB3.0 端口}

由 Dellwww.dell.com 提供以下 Windows 10 平板电脑：

7220

Latitude Rugged Extreme，11.6 英寸，Windows 10 Pro 64 位，Intel^® Core™ i5 vPro™，16 GB RAM

由 Microsoft www.microsoft.com 提供以下 Windows 10 平板电脑：

Surface Pro 7

2 合 1 笔记本电脑 12.3 英寸，Windows 10 Pro 64 位，Intel^® Core™ i5/i7 vPro™，16 GB RAM

EMC 附件可从 Com-Powerwww.com-power.com 获得：

CLCE-400

RF 电流探头 10 kHz 至 400 MHz

ABF-900A

双锥形天线 25 Mhz 至 300 MHz

ALC-100

紧凑型对数周期天线 300 MHz 至 1 GHz

PAM-103

前置放大器 1 MHz 至 1 GHz

AT-812

天线三脚架 0.8 至 1.5m 高度范围

EMC 附件可从 Tekboxwww.tekbox.com 获得：

TBPS01

近场探头组，H20、H10、H5 和 E5

TBCP1-150

RF 电流监控探头 10 kHz 至 250 MHz

TBLC08

线路阻抗稳定网络 (LISN) 50uH 交流

TBOH01

线路阻抗稳定网络 (LISN) 5uH 直流

TBFL1

瞬态限幅器 150 kHz 至 30 MHz

TBWA2

近场探头放大器 20 dB

由 Alaris Antennaswww.alarisantennas.com 提供以下频谱监控和寻向天线：

DF-A0047

定向天线，20-8500 MHz，带有电子罗盘和前置放大器

DF-A0047-01

DF-A0047 定向天线频率范围扩展装置，9 kHz-20 MHz 升级

由 SPINNER products.spinner-group.com 提供以下校准套件

533863R000

校准套件，3 合 1，开路、短路、负载，DC 至 6 GHz，N 型（孔式），50 Ω

533864R000

校准套件，3 合 1，开路、短路、负载，DC 至 6 GHz，N 型（针式），50 Ω

由 Pelican www.pelican.com 和相关分销合作伙伴提供以下运送箱

IM2720

Pelican 硬质运送箱，内部 22 英寸 × 17 英寸 × 10 英寸

在与选配的电缆和天线测量软件一起使用时，为 RSA500 跟踪发生器提供了各种相位稳定电缆。

在配备 SV60 回波损耗、VSWR、电缆损耗和故障测距应用时，可以使用校准套件，改善跟踪发生器出厂校准。

这些相位稳定电缆是高性能电缆，相位稳定在 7.5 GHz 时 +- 2度，回波损耗小于 -20 dB。速度常数是 0.78。7.5 GHz 时损耗规定小于 -1.05 dB (0.6 m), -1.61 dB (1.0 m), -2.30 dB (1.5m) (所有值均为标称值)。

校准套件

可从 Spinner 获取推荐的校准套件 https://products.spinner-group.com/rf/test-measurement/vna-test-measurement

相位稳定电缆

012-1745-00

N型 (针式) 到 N型 (孔式), 5 英尺或1.5 米

012-1746-00

N型 (针式) 到 N型 (针式) , 5 英尺或1.5 米

012-1747-00

N型 (针式) 到 7/16(孔式), 60 厘米 (23.6 英寸)

012-1748-00

N型 (针式) 到 7/16(孔式), 3.28 英尺或1 米

012-1749-00

N型 (针式) 到 7/16(孔式), 5 英尺或1.5 米

012-1750-00

N型 (针式) 到 7/16(针式) , 3.28 英尺或1 米

012-1751-00

N型 (针式) 到 7/16(针式) , 5 英尺或1.5 米

012-1752-00

N型 (针式) 到 7/16(针式) , 60 厘米 (23.6 英寸)

012-1753-00

N型 (针式) 到 DIN 9.5(孔式), 60 厘米 (23.6 英寸)

012-1754-00

N型 (针式) 到 DIN 9.5(孔式), 3.28 英尺或1 米

012-1755-00

N型 (针式) 到 DIN 9.5(孔式), 5 英尺或1.5 米

012-1756-00

N型 (针式) 到 DIN 9.5(针式) , 3.28 英尺或1 米

012-1757-00

N型 (针式) 到 DIN 9.5(针式) , 5 英尺或1.5 米

012-1758-00

N型 (针式) 到 DIN 9.5(针式) , 60 厘米 (23.6 英寸)

012-1759-00

N型 (针式) 到 TNC(孔式), 3.28 英尺或1 米

012-1760-00

N型 (针式) 到 TNC(孔式), 5 英尺或1.5 米

012-1761-00

N型 (针式) 到 TNC(孔式), 60 厘米 (23.6 英寸)

012-1762-00

N型 (针式) 到 TNC(针式) , 60 厘米 (23.6 英寸)

012-1763-00

N型 (针式) 到 TNC(针式) , 3.28 英尺或1 米

012-1764-00

N型 (针式) 到 TNC(针式) , 5 英尺或1.5 米

012-1765-00

N型 (针式) 到 N型 (孔式), 60 厘米 (23.6 英寸)

012-1766-00

N型 (针式) 到 N型 (孔式), 3.28 英尺或1 米

012-1767-00

N型 (针式) 到 N型 (针式) , 3.28 英尺或1 米

012-1768-00

N型 (针式) 到 N型 (针式) , 60 厘米 (23.6 英寸)

012-1769-00

N型 (针式) 到 SMA 型(孔式), 60 厘米 (23.6 英寸)

012-1770-00

N型 (针式) 到 SMA 型(孔式), 3.28 英尺或1 米

012-1771-00

N型 (针式) 到 SMA 型(孔式), 5 英尺或1.5 米

012-1772-00

N型 (针式) 到 SMA 型(针式) 60 厘米 (23.6 英寸)

012-1773-00

N 型（针式）转 SMA 型（针式），3.28 英尺或 1 米

012-1774-00

N 型（针式）到 SMA 型（针式），5 英尺或 1.5 米
