技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规范适用于所有型号。

1- 示波器

垂直系统、模拟通道

硬件带宽限制

≥350 MHz型号

20 MHz 或 250 MHz

200 MHz 型号

20 MHz

输入耦合

交流、直流

输入阻抗

1 MΩ ±1% (13 pF), 50 Ω ±1%

输入灵敏度范围

1 MΩ

1 mV/div - 10 V/div

50 Ω

1 mV/div - 1 V/div

垂直分辨率

8 位（高分辨率时为 11 位）

最大输入电压

1 MΩ

300 V_RMS CAT II，峰值 ≤ ±425 V

50 Ω

5 V_RMS，峰值 ≤ ±20 V

DC增益精度

±1.5%（1mV/div 时为 ±2.0%），高于 30°C 时按 0.10%/°C 降额

可变增益是 ±3.0%，高于 30 °C 时按 0.10%/°C 降额

偏置精度

±(0.005 * |偏置 – 位置| + DC平衡)

DC平衡

0.1 div，DC - 50Ω示波器输入阻抗 (50Ω BNC端接阻抗)

通道间隔离（典型值）

任何两个通道相同垂直标度 ≥100:1（≤100 MHz），≥30:1（>100 MHz 至额定带宽）

随机噪声 （典型值）

垂直刻度设置	50 Ω，RMS
	MDO4104C (所有配置)	MDO40x4C (带有选项SA3或SA6)	MDO40x4C (没有选项SA3和SA6)
1 mV/div	0.093 mV	0.084 mV	0.163 mV
100 mV/div	3.31 mV	2.37 mV	2.01 mV
1 V/div	24.27 mV	20.62 mV	20.51 mV

偏置范围

伏/格设置	偏置范围
	1 M Ω 输入	50 Ω 输入
1 mV/div - 50 mV/div	±1 V	±1 V
50.5 mV/div - 99.5 mV/div	±0.5 V	±0.5 V
100 mV/div - 500 mV/div	±10 V	±10 V
505 mV/div - 995 mV/div	±5 V	±5 V
1 V/div - 10 V/div	±100 V	±5 V
5.05 V/div - 10 V/div	±50 V	无

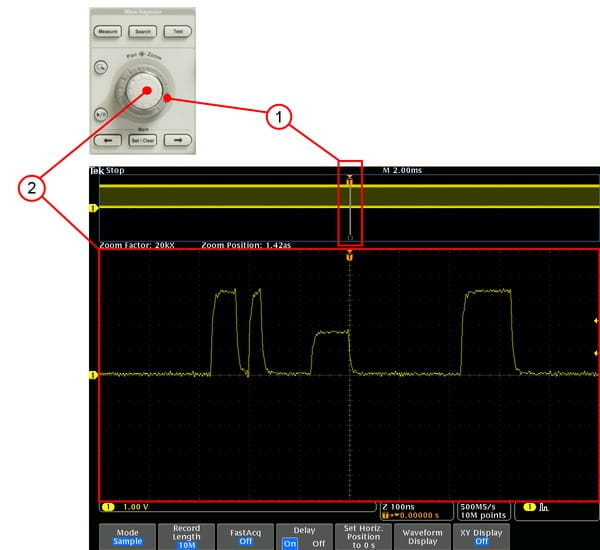

水平系统、模拟通道

时基范围

1 GHz型号 (没有选项 SA3或SA6)和1 GHz型号 (配有选项 SA3或SA6，启用2条通道)

400 ps 至 1000 s

≤ 500 MHz型号和1 GHz型号 (配有选项 SA3或SA6，启用4条通道)

1 ns 至 1000 s

最高采样率时的最大持续时间（全/半通道）

1 GHz型号 (没有选项 SA3或SA6)和1 GHz型号 (配有选项 SA3或SA6，启用2条通道)

8/4 ms

≤ 500 MHz型号和1 GHz型号 (配有选项 SA3或SA6，启用4条通道)

8/8 ms

时基延迟时间范围

-10 格至 5000 s

通道间时滞范围

±125 ns

时基精度

±5 ppm，在任何 ≥1 ms 间隔上

触发系统

触发模式

自动、正常和单次

触发耦合

DC, AC, HF抑制(衰减>50 kHz), LF抑制(衰减<50 kHz), 噪声抑制(降低灵敏度)

触发释抑范围

20 ns 至 8 s

触发灵敏度

内部DC耦合

1 mV/div ~ 4.98 mV/div

1.8 div

5 mV/div ~ 9.98 mV/div

0.6 div

10 mV/div ~ 19.98 mV/div

1.2 div

≤20 mV/div

0.5 div

触发电平范围

任意输入通道

从屏幕中央 ±8，如果选择了垂直低频抑制触发耦合，则为 0V ±8 格

工频

工频触发电平固定为约 50% 的工频电压。

触发频率读数

提供可触发事件的 6 位频率读数。

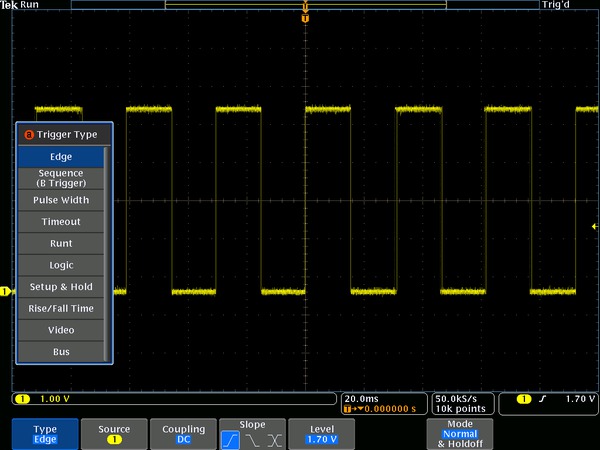

触发类型

边沿

任何通道上正斜率、负斜率或任一斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。

序列（B 触发）

触发延迟时间长度：8 ns 至 8 s。或者触发延迟事件个数：1 至 4000000 个事件。当选择“任一”边沿时不可用。

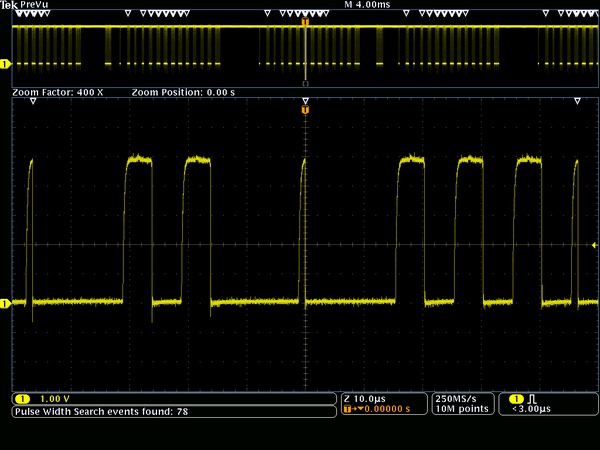

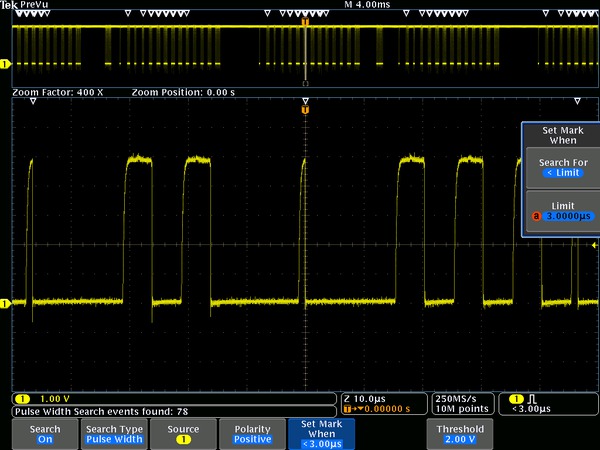

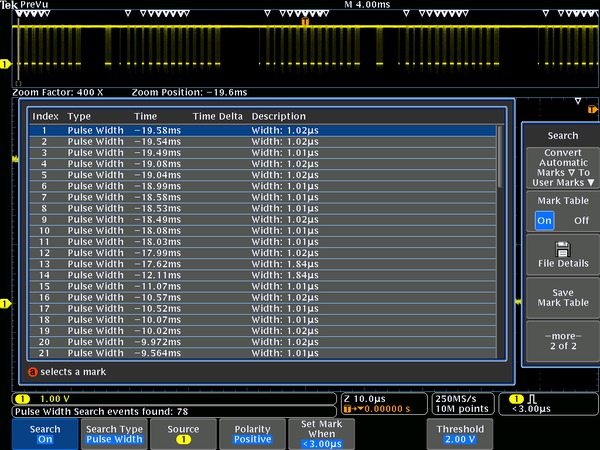

脉冲宽度

在正脉冲宽度或负脉冲宽度>、<、=、≠ 或处于指定时间周期范围以内/以外时触发。

超时

在事件保持高、低或任一状态指定时间周期(4 ns ~ 8 s)时触发。

欠幅脉冲

当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发。

逻辑

当通道的任何逻辑模式变为假或保持真达到指定时间周期时触发。任何输入均可用作时钟来寻找时钟边沿上的模式。为所有输入通道指定的模式（AND、OR、NAND、NOR）定义为高、低或无关。

建立时间与保持时间

在任何模拟和数字输入通道上存在的时钟与数字之间建立时间与保持时间出现违例时触发。

建立时间和保持时间触发类型	说明
建立时间范围	-0.5 ns 至 1.024 ms
保持时间范围	1.0 ns 至 1.024 ms
建立+保持的时间范围	0.5 ns 至 2.048 ms

上升/下降时间

在脉冲边沿变化速率快于或慢于指定速率时触发。斜率可为正、负或任一，时间范围是 4.0 ns 至 8 s 。

视频

在 NTSC、PAL 和 SECAM 视频信号上的所有行（奇偶）或所有场上触发。

自定义双电平和三电平同步视频标准。

扩展视频（选配）

在 480p/60、576p/50、720p/30、720p/50、720p/60、875i/60、1080i/50、1080i/60、1080p/24、1080p/24sF、1080p/25、1080p/30、1080p/50、1080p/60 以及定制的双电平和三电平同步视频标配上触发。

自定义双电平和三电平同步视频标准。

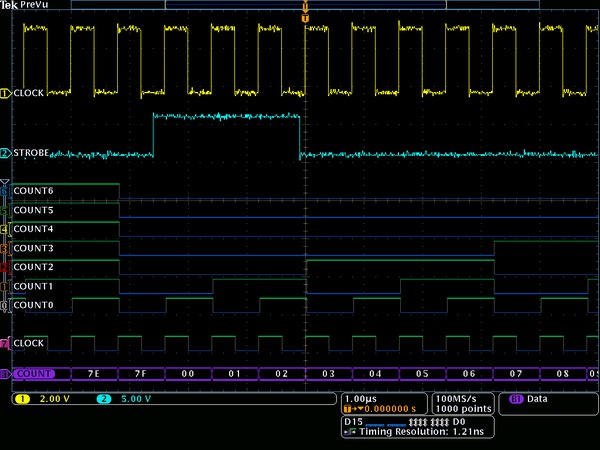

并行(要求选项 MDO4MSO)

在并行总线数据值上触发。并行总线的大小可为 1 至 20 位（来自数字和模拟通道）。支持二进制和十六进制基数。

采集系统

采集模式

采样

采集取样的值。

峰值检测

在所有扫描速度下捕获最窄800 ps的毛刺(MDO4104C，带有选项 SA3或SA6，启用≤ 2条通道；或MDO4104C，没有SA3或SA6)；或捕获最窄1.6 ns毛刺(MDO4104C，带有选项 SA3或SA6，启用≥ 3条通道；及所有其他型号)

平均

平均包含 2 至 512 个波形。

包络

最小-最大值包络反映多个采集上的峰值检测数据。包络的可选波形个数为 1 至 2000；无穷大。

高分辨率

实时矩形平均可降低随机噪声，提高垂直分辨率。

滚动

在屏幕上从右向左滚动波形，扫描速度低于或等于 40 ms/格。

FastAcq®

FastAcq 优化仪器，分析动态信号，捕获偶发事件，1 GHz 型号的捕获速率>340,000 wfms/，200 MHz – 500 MHz 型号的捕获速率 >270,000 wfms/s。

波形测量

光标

波形和屏幕

DC测量精度

±((DC增益精度) * |读数 - (偏置 – 位置)| + 偏置精度 + 0.15 div + 0.6 mV)

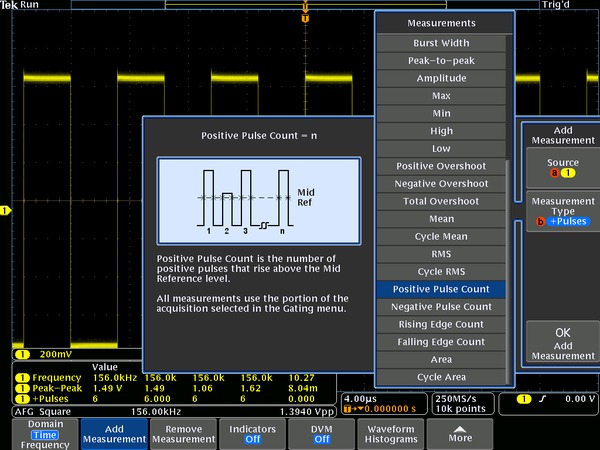

自动测量（时域）

30，其中任何时间可在屏幕上最多显示八个。测量包括：周期、频率、延迟、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、总过冲、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积和周期面积。

自动测量（频域）

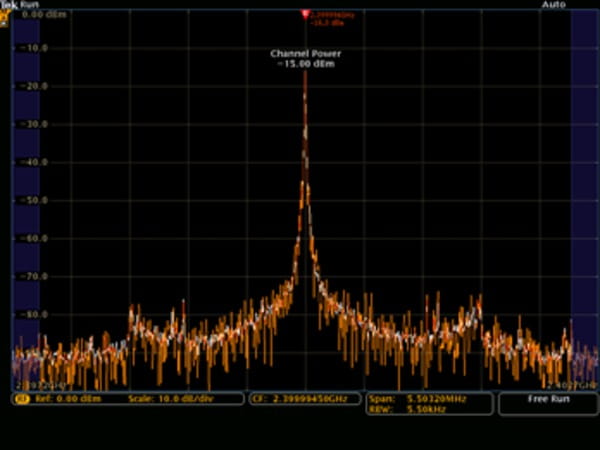

3 项，其中任何时间可在屏幕上显示一项。测量包括：通道功率、邻信道功率比 (ACPR) 和占用带宽 (OBW)

测量统计

平均值、最小值、最大值、标准偏差。

参考电平

用户可定义的参考电平用于自动测量，可以百分比或单位形式指定。

选通

在采集中隔离出特定的事件，并进行测量，使用屏幕或波形光标。

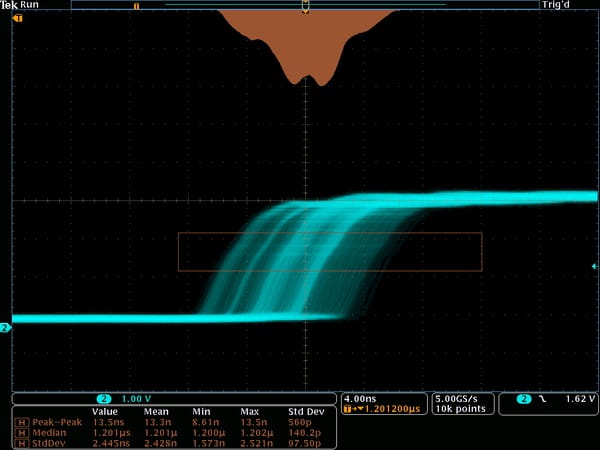

波形直方图

波形直方图提供一组数据值，表示在显示屏上用户定义区域范围内总命中数。波形直方图既是命中分布的直观图示，又是可以测量值的数字数组。

源

通道 1、通道 2、通道 3、通道 4、参考 1、参考 2、参考 3、参考 4、数学

类型

垂直、水平。

波形直方图测量

12，其中任何时间可在屏幕上最多显示八个。 波形数, 框中命中数量, 峰值命中数, 中间值, 最大值, 最小值, 峰峰值, 中间值, 标准偏差, Sigma 1, Sigma 2, Sigma 3

波形数学

算数

波形的加、减、乘、除。

数学函数

积分、微分、FFT。

FFT

频谱量级。将 FFT 垂直标度设置为线性 RMS 或 dBV RMS，将 FFT 窗口设置为矩形、Hamming、Hanning 或 Blackman-Harris。

频谱数学

频谱光迹的加和减。

高级数学

定义大量的代数表达式，包括波形、参考波形、数学函数（FFT、积分、微分、对数、指数、平方根、绝对值、正弦、余弦、正切、弧度、角度）、标量、最多两个用户可调节的变量和参数化测量结果（周期、频率、延迟、上升、下降、正宽度、负宽度、突发宽度、相位、正占空比、负占空比、正过冲、负过冲、总过冲、峰峰值、幅度、均方根、周期均方根、高、低、最大值、最小值、平均值、周期平均值、面积、周期面积和趋势图），例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。

事件操作

事件

无，在触发发生时，或在一个定义的采样数目完成时（1 ~ 1,000,000）

操作

停止采集、将波形保存到文件、保存屏幕图像、打印、触发输出脉冲、远程接口 SRQ、电子邮件通知和可视通知

重复

事件过程中重复操作（至 1,000,000，无穷大）

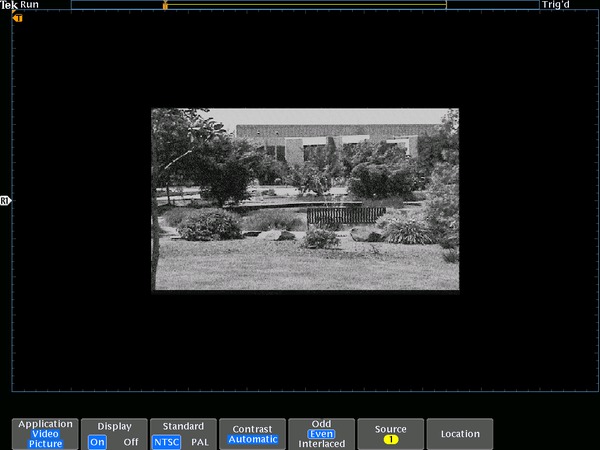

视频图像模式(选配, 要求DPO4VID)

信号源

通道 1, 通道 2, 通道 3, 通道 4

视频标准

NTSC、PAL

对比度和亮度

手动和自动

字段选择

奇数、偶数、交错

屏幕上图片的位置

可选的 X 和 Y 位置、宽度和高度调整、开始行和像素以及线到线的偏移控制。

功率测量(选配, 要求DPO4PWR)

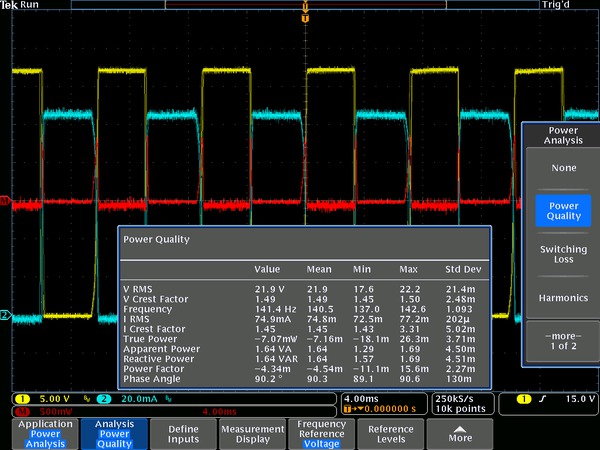

电源质量测量

V_RMS、V_波峰因数、频率、I_RMS、I_波峰因数、有效功率、视在功率、无效功率、功率因数、相位角。

开关损耗测量

功率损耗

T_on、T_off、传导、总损耗。

能量损耗

T_on、T_off、传导、总损耗。

谐波

THD-F、THD-R、RMS 测量。谐波图形显示及表格显示。按照 IEC61000-3-2 Class A 和 MIL- STD-1399 第 300A 节进行测量。

波纹测量

V_波纹 和 I_波纹。

调制分析

+脉宽、-脉宽、周期、频率、+占空比和 –占空比调制类型的图形显示。

安全作业区

开关设备安全作业区测量的图形显示和模板测试。

dV/dt 和 dI/dt 测量

转换速率光标测量

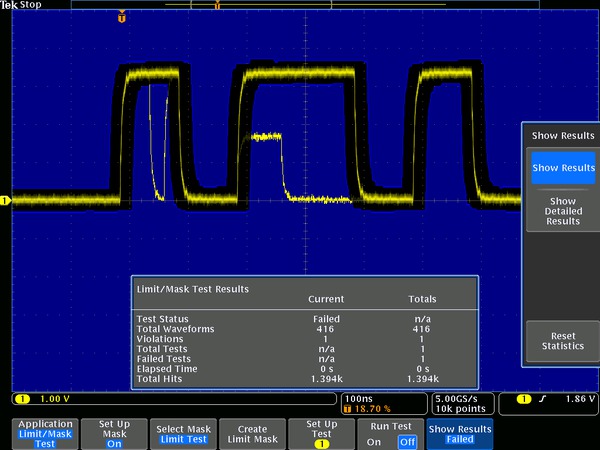

极限-模板测试 (选配，要求DPO4LMT)

标配标准模板¹

ITU-T、ANSI T1.102、USB

¹对>55 Mb/s的电信标准模板测试，推荐采用≥350 MHz带宽型号。 高速(HS) USB模板测试推荐采用1 GHz带宽型号。

测试源

极限测试：Ch1 - Ch4 任一 或 R1 - R4 任一

模板测试：Ch1 - Ch4 任一通道

模板创建

极限测试垂直公差 0 至 1 格， 1 毫格增量；极限测试水平公差 0 至 500 毫格，1 毫格增量

从内存中加载标配模板

从最多 8 段的文本文件中加载定制模板

模板比例

锁定到源开启（模板随着源通道设置的改变而自动缩放比例）

锁定到源关闭（模板不随着源通道设置的改变而缩放比例）

测试标准运行时间

最小波形数（从 1 至 1,000,000；无穷大）

最短持续时间（从 1 秒至 48 小时；无穷大）

违规门限

1 至 1000000

测试失败时的操作

停止采集、将屏幕图像保存到文件、将波形保存到文件、打印屏幕图像、触发输出脉冲、设置远程接口 SRQ

测试完成时的操作

触发输出脉冲、设置远程接口 SRQ

结果显示

测试状态、总波形数、违例数、违例比例、总测试数、失败测试数、测试失败比例、持续时间、每个模板段的总命中数

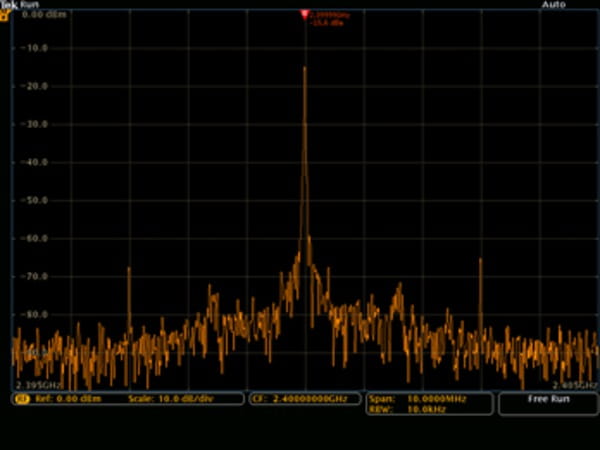

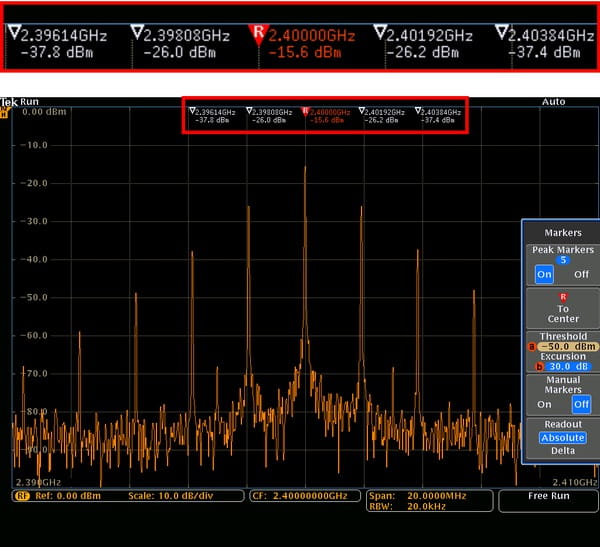

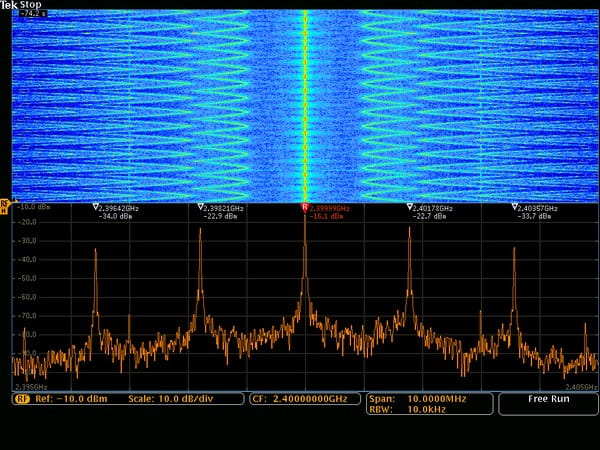

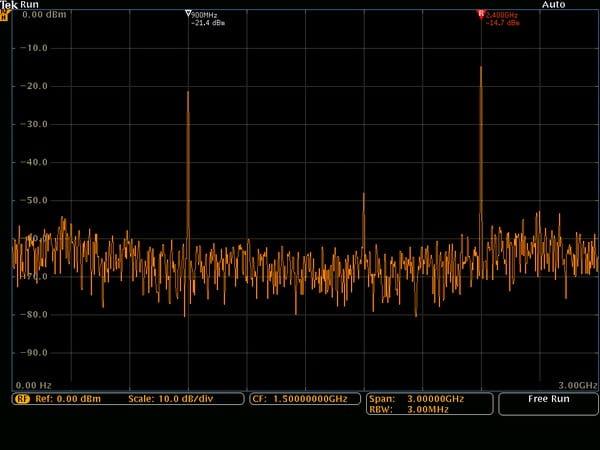

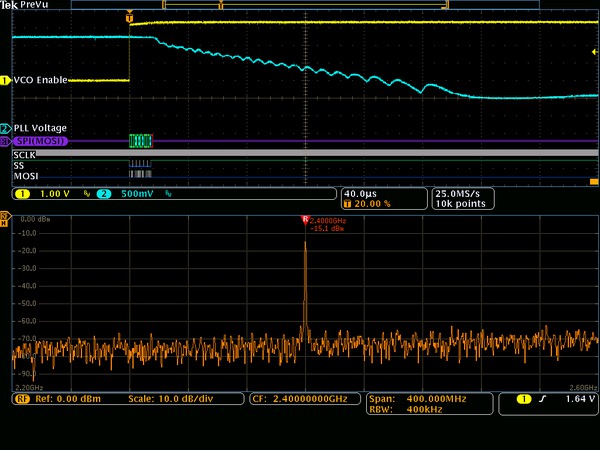

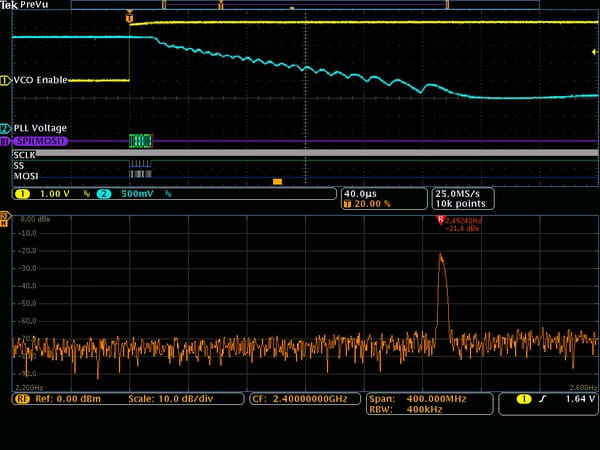

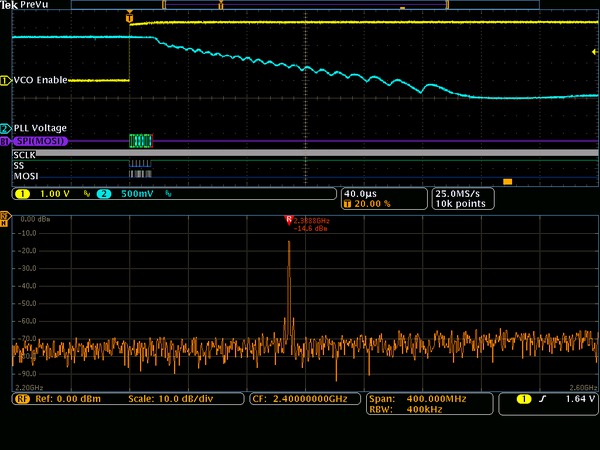

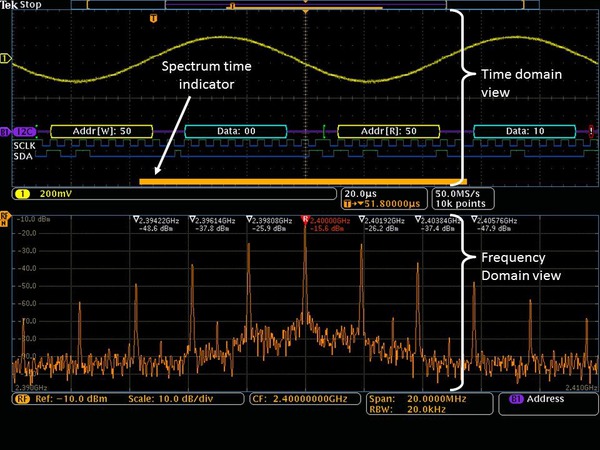

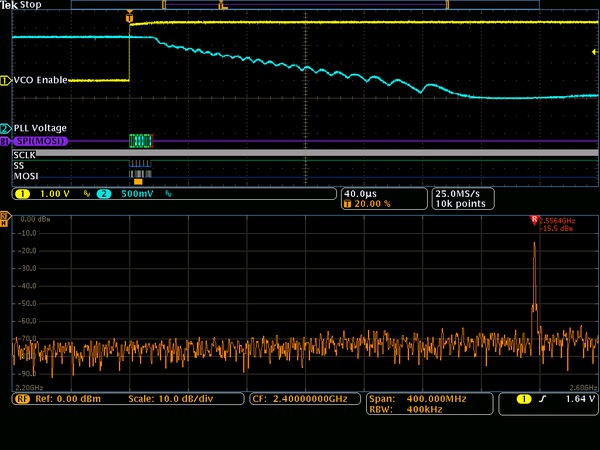

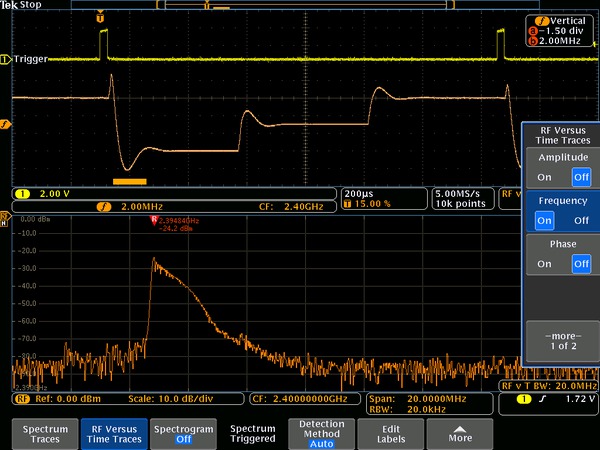

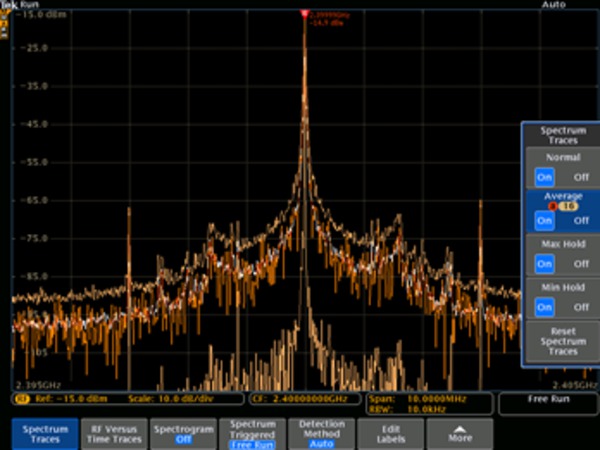

2-频谱分析仪 (要求选项 SA3或SA6)

频宽

1 kHz - 3 GHz (配有选项 SA3的型号)或1 kHz - 6 GHz (配有选项 SA6的型号)

频宽可以按1-2-5顺序调节

可变分辨率=下一个频宽设置的1%

解析带宽范围

窗口函数的解析带宽如下：

Kaiser (默认值):20 Hz - 200 MHz

矩形：10 Hz - 200 MHz

Hamming：10 Hz - 200 MHz

Hanning：10 Hz - 200 MHz

Blackman-Harris：20 Hz - 200 MHz

平顶:30 Hz - 200 MHz

按1-2-3-5顺序调整

RBW形状因数 (Kaiser)

60 dB / 3 dB形状因数: ≥ 4:1

参考电平

Setting范围: -140 dBm ~ +30 dBm, 1 dB步长

输入垂直范围

垂直测量范围： +30 dBm ~ DANL

垂直设置1 dB/div ~ 20 dB/div，按1-2-5顺序

垂直位置

-100 格至 +100 格

垂直单位

dBm、dBmV、dBµV、dBµW、dBmA、dBµA

显示平均噪声电平 (DANL)

频率范围	DANL
9 kHz - 50 kHz	< -116 dBm/Hz (< -123 dBm/Hz, 典型值)
50 kHz - 5 MHz	< -130 dBm/Hz (< -141 dBm/Hz, 典型值)
5 MHz - 400 MHz	< -146 dBm/Hz (< -150 dBm/Hz, 典型值)
400 MHz - 3 GHz	< -147 dBm/Hz (< -150 dBm/Hz, 典型值)
3 GHz - 4 GHz (仅带有选项 SA6的型号)	< -148 dBm/Hz (< -151 dBm/Hz, 典型值)
4 GHz - 6 GHz (仅适合带有选配SA6的型号)	< -140 dBm/Hz (< -145 dBm/Hz, 典型值)

DANL，连接 TPA-N-PRE 预放

预放设置为"Auto"，参考电平设置为-40 dB

预放处于旁路状态时MDO4000C的DANL比没有预放的MDO4000C的DANL高≤3 dB。

频率范围	DANL
9 kHz - 50 kHz	< -119 dBm/Hz (< -125 dBm/Hz, 典型值)
50 kHz – 5 MHz	< -140 dBm/Hz (< -146 dBm/Hz, 典型值)
5 MHz - 400 MHz	< -156 dBm/Hz (< -160 dBm/Hz, 典型值)
400 MHz - 3 GHz	< -157 dBm/Hz (< -160 dBm/Hz, 典型值)
3 GHz - 4 GHz (仅适用于带有选项SA6的型号)	< -158 dBm/Hz (< -161 dBm/Hz, 典型值)
4 GHz - 6 GHz (仅适用于带有选项SA6的型号)	< -150 dBm/Hz (< -155 dBm/Hz, 典型值)

杂散响应

二阶^​和三阶^​失真(>100 MHz)

< -60 dBc (< -60 dBc, 典型值), 自动设置开, 信号低于参考电平10 dB

二阶^​和三阶^​失真(9 kHz ~ 100 MHz )

< -57 dBc (< -65 dBc, 典型值), 自动设置开, 信号低于参考电平10 dB, 参考电平≤ -15 dBm

二阶^​互调制失真(>200 MHz)

< -60 dBc (< -65 dBc, 典型值), 自动设置开, 信号低于参考电平10 dB

二阶^​互调制失真(>100 MHz ~ ≤200 MHz)

<-57 dBc (<-60 DBc, 典型值), 自动设置开, 信号比参考电平低10 dB

二阶^​互调制失真(10 MHz ~ 100 MHz)

< -60 dBc (< -65 dBc, 典型值), 自动设置开, 信号低于参考电平10 dB, 参考电平≤ -15 dBm

三阶^​互调制失真(>10 MHz)

< -62 dBc (<-65 dBc, 典型值), 自动设置开, 信号低于参考电平10 dB, 参考电平< -15 dBm

三阶^​互调制失真(9 kHz ~ 10 MHz)

< -62 dBc (<-65 dBc, 典型值), 自动设置开, 信号低于参考电平10 dB, 参考电平< -15 dBm

模数转换杂散信号

< -60 dBc (< -65 dBc, 典型值), 自动设置开, 信号低于参考电5 dB。不包括模数转换失真杂散信号

模数转换失真杂散信号

在(5 GHz - F_in)和(8 GHz - F_in)时:<-55 dBc (<-60 dBc, 典型值), 自动设置开, 信号比参考电平低5 dB

只适用于带有选项 SA6的型号的技术指标

IF抑制:(所有输入频率，以下除外：1.00 GHz ~ 1.25 GHz和2 GHz ~ 2.4 GHz)：< -55 dBc, 典型值

IF杂散信号@(5 GHz -F_in)，输入频率1.00 GHz ~ 1.25 GHz:< -50 dBc, 典型值

IF杂散信号@(6.5 GHz -F_in)，输入频率2 GHz ~ 2.4 GHz:< -50 dBc, 典型值

镜像抑制:< -50 dBc (适用于输入频率5.5 GHz ~ 9.5 GHz)

剩余响应

< -85 dBm（< -78 dBm @ 3.75 GHz、4.0 GHz、5.0 GHz 及典型 6.0 GHz；< -73 dBm @ 2.5 GHz），≤ -25 dBm 参考电平，输入端接阻抗 50 Ω

绝对幅度精度

中心频率功率电平测量精度。在远离中心频率的频率上，在绝对幅度精度中增加通道响应。适用于信噪比> 40 dB。

< ± 1.0 dB (< ±0.5 dB, 典型值), 18 °C - 28 °C温度范围, 50 kHz ~ 6 GHz频率范围, 参考电平 -25, -20, -15, -10, -5, 0, 5, 10 dBm

< ± 1.0 dB, 典型值, 50 kHz ~ 6 GHz, 所有其他参考电平, 18 °C - 28 °C温度范围

< ±1.5 dB, 典型值, 50 kHz ~ 6 GHz, 所有参考电平, 0 ⁰C - 50 ⁰C温度范围

< ± 2.0 dB, 典型值, 9 kHz ~ 50 kHz, 所有参考电平, 18 °C - 28 °C温度范围

< ± 3.0 dB, 典型值, 9 kHz ~ 50 kHz, 所有参考电平, 0 °C - 50 °C温度范围

通道响应

在18 - 28 °C温度范围内有效

技术数据适用于> 40 dB的信噪比

测量中心频率范围	频宽	幅度平坦度, 峰峰值	幅度平坦度, RMS	相位线性度, RMS
15 MHz - 6 GHz	10 MHz	0.3 dB	0.15 dB	1.5 °
60 MHz - 6 GHz	≤ 100 MHz	0.75 dB	0.27 dB	1.5 °
170 MHz - 6 GHz	≤ 320 MHz	0.85 dB	0.27 dB	2.5 °
510 MHz - 6 GHz	≤ 1,000 MHz	1.0 dB	0.3 dB	3.0 °
任意, (对开始频率> 10 MHz)	> 1,000 MHz	1.2 dB	--	--

绝对幅度精度(AAA)和通道响应(CR), 连接TPA-N-PRE预放

AAA: ≤ ±0.5 dB (典型值), 18 ⁰C - 28 ⁰C温度范围, 50 kHz ~ 6 GHz, 任一预放状态.

AAA: ≤ ±2.0 dB (典型值), 18 ⁰C - 28 ⁰C温度范围, 9 kHz ~ 50 kHz, 任一预放状态.

AAA: ≤ ±2.3 dB (典型值), 在整个工作范围内, 任一预放状态.

CR:0.0 dB

示波器通道对频谱分析仪的串扰

≤1 GHz 输入频率

距参考电平< -68 dB

>1 GHz - 2 GHz 输入频率

距参考电平< -48 dB

相位噪声，1 GHz CW

1 kHz

< -104 dBc/Hz,(典型值)

10 kHz

< -108 dBc/Hz, < -111 dBc/Hz (典型值)

100 kHz

< -110 dBc/Hz, < -113 dBc/Hz (典型值)

1 MHz

< -120 dBc/Hz, < -123 dBc/Hz (典型值)

参考频率误差 (累积)

累积误差:1.6 x 10 ^-6

包括每年老化、参考频率校准精度和温度稳定性限额

在推荐一年校准间隔、0 °C ~ +50 °C温度范围内有效

频率测量分辨率

1 Hz

最大工作输入电平

平均连续功率

+30 dBm (1 W)，参考电平≥ -20 dBm

+24 dBm (0.25 W)，参考电平< -20 dBm

损坏前最大直流

±40 V_DC

损坏前最大功率（连续波）

+32 dBm (1.6 W)，参考电平≥ -20 dBm

+25 dBm (0.32 W)，参考电平< -20 dBm

损坏前最大功率（脉冲）

峰值脉冲功率:+45 dBm (32 W)

峰值脉冲功率定义为：<10 μs脉宽，<1%占空比，参考电平≥ +10 dBm

连接 TPA-N-PRE 预放时的最大工作输入电平

平均连续功率

+30 dBm (1 W)

损坏前最大直流

±20 V_DC

损坏前最大功率（连续波）

+30 dBm (1 W)

损坏前最大功率（脉冲）

+45 dBm (32 W) (<10 μs脉宽, <1%占空比和参考电平≥ +10 dBm)

RF功率电平触发

频率范围

配有选项 SA3的型号：1 MHz 到 3 GHz

配有选项 SA6的型号： 1 MHz ~ 3.75 GHz; 2.75 GHz ~ 4.5 GHz, 3.5 GHz ~ 6.0 GHz

幅度工作电平

距参考电平0 dB ~ -30 dB

幅度范围

距参考电平+10 dB ~ -40 dB，在-65 dBm ~ +30 dBm范围内

最小脉冲生成

10 µs打开时间，最小稳定关闭时间10 µs

频谱分析仪到模拟通道时延

<5 ns

射频采集长度

频宽	最大RF采集时间
> 2 GHz	5 ms
>1 GHz - 2 GHz	10 ms
>800 MHz - 1 GHz	20 ms
>500 MHz - 800 MHz	25 ms
>400 MHz - 500 MHz	40 ms
>250 MHz - 400 MHz	50 ms
>200 MHz - 250 MHz	80 ms
>160 MHz - 200 MHz	100 ms
>125 MHz - 160 MHz	125 ms
<125 MHz	158 ms

FFT窗口类型、因数和RBW精度

FFT 窗	系数	RBW精度
Kaiser	2.23	0.90%
矩形	0.89	2.25%
Hamming	1.30	1.54%
Hanning	1.44	1.39%
Blackman-Harris	1.90	1.05%
平顶	3.77	0.53%

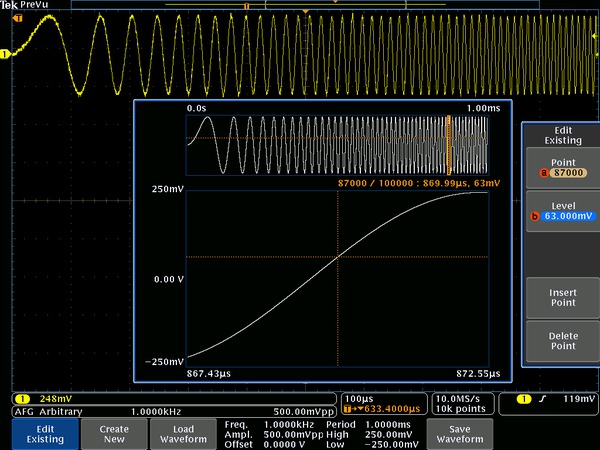

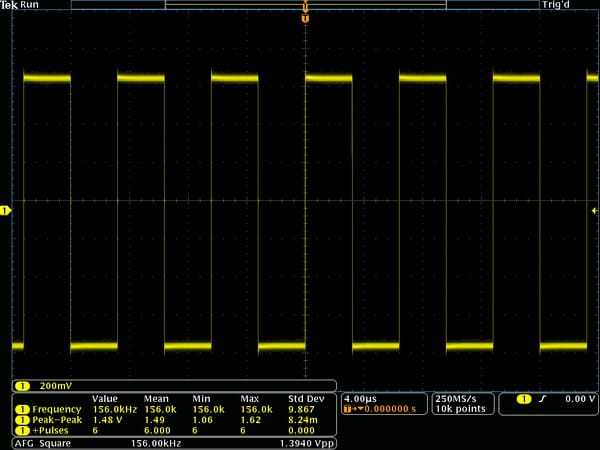

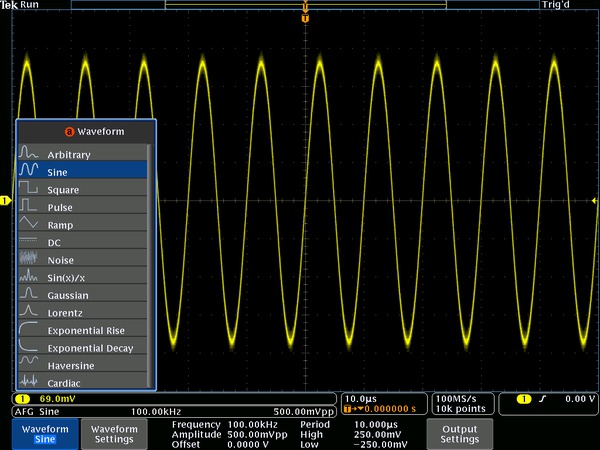

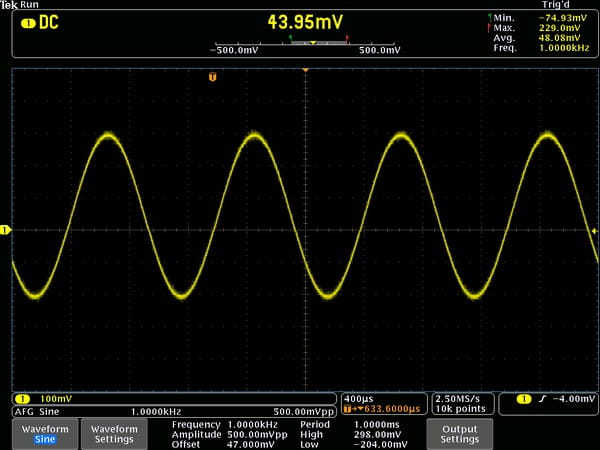

3- 任意函数发生器(要求选项 MDO4AFG)

波形

正弦波、方波、脉冲波、斜坡/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升、指数下降、半正矢曲线、心电图和任意波形。

正弦

频率范围

0.1 Hz 到 50 MHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

幅度平坦度（典型值）

1 kHz 时为 ±0.5 dB（±1.5 dB，<20 mV_p-p 幅度）

总谐波失真（典型值）

1%，50 Ω

2%，幅度 < 50 mV 和频率 > 10 MHz

3%，频率 < 20 mV 和频率 > 10 MHz

无杂散动态范围 (SFDR)（典型值）

-40 dBc (V_p-p ≥ 0.1 V)；-30dBc (V_p-p ≤ 0.1 V)，50 Ω 负载

方波/脉冲波

频率范围

0.1 Hz 到 25 MHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

占空比

10% 至 90% 或 10 ns 的最小脉冲，以较大的周期为准

占空比分辨率

0.1%

最小脉冲宽度（典型值）

10 ns

上升时间/下降时间（典型值）

5 ns (10% - 90%)

脉冲宽度分辨率

100 ps

过冲（典型值）

< 2%，信号步进大于 100 mV

非对称性

±1% ±5 ns，50% 占空比

抖动 (TIE RMS)（典型值）

<500 ps

锯齿波/三角波

频率范围

0.1 Hz 到 500 kHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

可变对称性

0% 到 100%

对称分辨率

0.1%

直流

电平范围（典型值）

±2.5 V至Hi-Z; ±1.25 V至50 Ω

噪声

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

幅度分辨率

0% 至 100%，以 1% 递增

抽样信号（Sinc 函数）

频率范围（典型值）

0.1 Hz 到 2 MHz

幅度范围

20 mV_p-p 至 3.0 V_p-p，高阻；10 mV_p-p 至 1.5 V_p-p，50 Ω

高斯

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p ~ 2.5 V_p-p 至Hi-Z; 10 mV_p-p ~ 1.25 V_p-p 至50 Ω

洛仑兹

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p 至 2.4 V_p-p，高阻；10 mV_p-p 至 1.2 V_p-p，50 Ω

指数上升/下降

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p ~ 2.5 V_p-p至Hi-Z; 10 mV_p-p ~ 1.25 V_p-p至50 Ω

半正矢曲线

频率范围（典型值）

0.1 Hz 到 5 MHz

幅度范围

20 mV_p-p ~ 2.5 V_p-p 至Hi-Z; 10 mV_p-p ~ 1.25 V_p-p 至50 Ω

心电图（典型值）

频率范围

0.1 Hz 到 500 kHz

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

任意波形

存储深度

1 至 128 k

幅度范围

20 mV_p-p 至 5 V_p-p，高阻；10 mV_p-p 至 2.5 V_p-p，50 Ω

重复率

0.1 Hz 到 25 MHz

采样率

250 MS/s

频率精度

正弦波和斜坡

130 ppm (频率< 10 kHz)

50 ppm (频率≥ 10 kHz)

方波和脉冲波

130 ppm (频率< 10 kHz)

50 ppm (频率≥ 10 kHz)

分辨率

0.1 Hz或4位，以大者为准

幅度精度

±[（1.5% 的峰到峰幅度设置） +（1.5% 的直流偏置设置）+ 1 mV ]（频率 = 1 kHz）

直流偏置

直流偏置范围

±2.5 V至Hi-Z; ±1.25 V至50 Ω

直流偏置分辨率

1 mV至Hi-Z; 500 uV至50 Ω

偏置精度

±[（1.5% 的绝对偏置电压设置）+ 1 mV]；偏离 25 °C 时，每 10 °C 降额 3 mV

ArbExpress®

MDO4000C兼容ArbExpress®基于PC的信号发生器波形创建和编辑软件。 在MDO4000C示波器上捕获波形，然后传送到ArbExpress进行编辑。 在ArbExpress中创建复杂的波形，然后传送到MDO4000C中的任意函数发生器进行输出。 如果想下载ArbExpress软件，请访问

cn.tek.com/software/downloads。

4- 逻辑分析仪(要求选项 MDO4MSO)

输入通道

16 条数字通道（D15 至 D0）

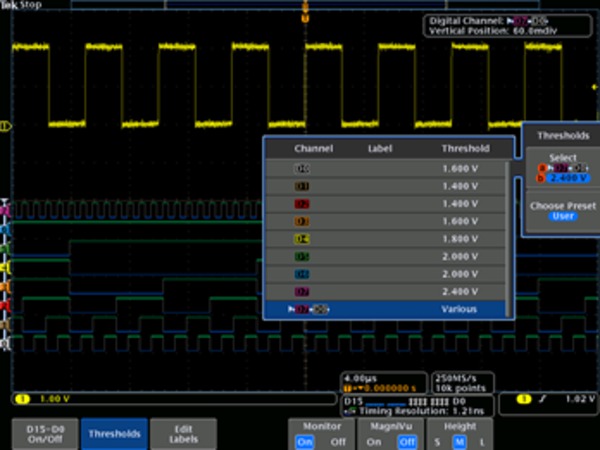

门限

每条通道门限

门限选择

TTL、CMOS、ECL、PECL、用户定义

用户定义的门限范围

±40 V

门限精度

±[100 mV + 门限设置的 3%]

最大输入电压

±42 V_peak(典型值)

输入动态范围

30 V_p-p ≤200 MHz

10 V_p-p>200 MHz

最小电压摆幅

400 mV_p-p

探头负载

输入阻抗

100 kΩ

输入电容

3 pF

垂直分辨率

1 位

水平系统、数字通道

最大采样率（主控）

500 MS/s（2 ns 分辨率）

最大记录长度（主控）

20 M

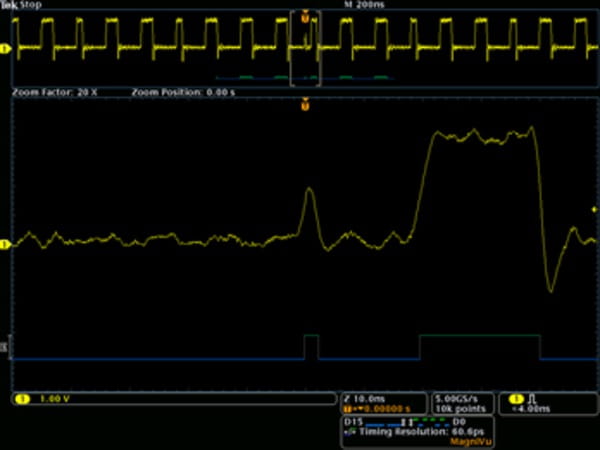

最大采样率 (MagniVu)

16.5 GS/s（60.6 ps 分辨率）

最大记录长度 (MagniVu)

10k 点，以触发点为中心

最小可检测脉宽

1 ns

通道间时滞（典型值）

200 ps (典型值)

最大输入切换速率

500 MHz（可以准确复制为逻辑方波的最大频率正弦波。需要在每个通道上使用短的接地延长线。这是最小摆动幅度时的最大频率。切换速率越高，获得的幅值就越高。）

5 - 串行协议分析仪（选配）

自动串行触发、解码和搜索选项，支持 I²C、SPI、RS-232/422/485/UART、USB2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音频总线。

如需与串行总线支持产品有关的更详细的信息，请参阅串行触发和分析应用模块产品技术资料。

触发类型

I²C

在高达 10 Mb/s 的 I²C 总线上的开始、重复开始、停止、丢失确认、地址（7 位或 10 位）、数据或地址和数据上触发采集。

SPI

在 50.0 Mb/s 以内的 SPI 总线上进行 SS 激活、帧开始、MOSI、MISO 或 MOSI 与 MISO 触发。

RS-232/422/485/UART

在 10 Mb/s 以内的总线上进行发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误触发。

USB：低速

触发同步激活、帧开始、复位、挂起、恢复、包尾、令牌（地址）包、数据包、握手包、特殊包或错误。

令牌包触发 - SOF、OUT、IN、SETUP 中任一令牌类型；可为下列任何令牌指定地址：OUT、IN 和 SETUP 令牌类型。可进一步指定地址，以便在 ≤、<、=、>、≥、≠ 某个特殊值时或处于某范围以内或以外时触发。可以使用二进制、十六进制、不带符号的十进制及无关位为 SOF 令牌指定帧号。

数据包触发 - DATA0、DATA1 中任何数据类型；可进一步指定数据以在 ≤、<、=、>、≥、≠ 某特殊值时或处于某个范围以内或以外时触发。

握手包触发 – ACK、NAK、STALL 中任意握手类型。

特殊包触发 - 任何特殊类型，预留

错误触发 - PID 检查、CRC5 或 CRC16、位填充。

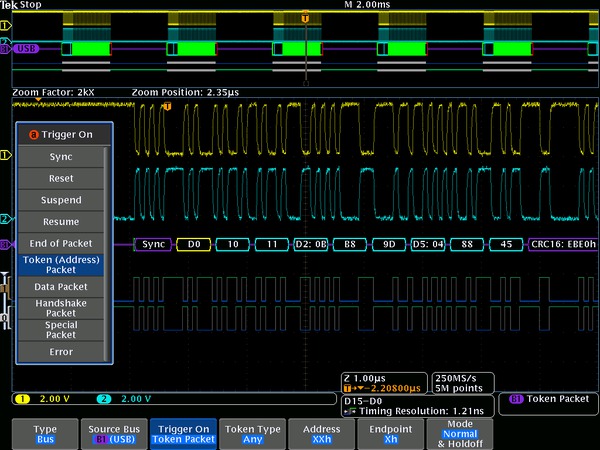

USB：全速

触发同步、复位、挂起、恢复、包尾、令牌（地址）包、数据包、握手包、特殊包、错误。

令牌包触发 - SOF、OUT、IN、SETUP 中任一令牌类型；可为下列任何令牌指定地址：OUT、IN 和 SETUP 令牌类型。可进一步指定地址，以便在 ≤、<、=、>、≥、≠ 某个特殊值时或处于某范围以内或以外时触发。可以使用二进制、十六进制、不带符号的十进制及无关位为 SOF 令牌指定帧号。

数据包触发 - DATA0、DATA1 中任何数据类型；可进一步指定数据以在 ≤、<、=、>、≥、≠ 某特殊值时或处于某个范围以内或以外时触发。

握手包触发 – ACK、NAK、STALL 中任意握手类型。

专用包触发 – 任意专用包类型、PRE、保留包。

错误触发 – PID 校验、CRC5 或 CRC16、填充位。

USB：高速¹

触发同步、复位、挂起、恢复、包尾、令牌（地址）包、数据包、握手包、特殊包、错误。

令牌包触发 - SOF、OUT、IN、SETUP 中任一令牌类型；可为下列任何令牌指定地址：OUT、IN 和 SETUP 令牌类型。可进一步指定地址，以便在 ≤、<、=、>、≥、≠ 某个特殊值时或处于某范围以内或以外时触发。可以使用二进制、十六进制、不带符号的十进制及无关位为 SOF 令牌指定帧号。

数据包触发 - 任何数据类型 DATA0、DATA1、DATA2、MDATA；可进一步指定数据，以便在 ≤、<、=、>、≥、≠ 某个特殊值时或处于某个范围以内或以外时触发。

握手包触发 – ACK、NAK、STALL、NYET 中任意握手类型。

专用包触发 – ERR、SPLIT、PING、保留包中任意专用包类型。可以指定的 SPLIT 包组件包括：

集线器地址

开始/完成 – 无关、开始 (SSPLIT)、完成 (CSPLIT)

端口地址

开始和结束位 - 无关、控制/散装/中断（全速设备、低速设备）、同时（数据为中间、数据为结尾、数据为开始、数据为全部）

端点类型 - 无关、控制、同时、散装、中断

错误触发 – PID 校验、CRC5 或 CRC16

以太网²

10BASE-T 和 100BASE-TX：在开始帧分隔符、MAC 地址、MAC Q-Tag 控制信息、MAC 长度/类型、IP 包头、TCP 包头、TCP/IPv4/MAC 客户端数据、包结束和 FCS (CRC) 错误上触发。

100BASE-TX：空闲。

MAC 地址 - 触发源和目的48位地址值。

MAC Q-Tag 控制信息 - 触发 Q-Tag 32 位值。

MAC 长度/类型 - 在 ≤、<、=、>、≥、≠ 某个特殊 16 位值时或处于某个范围以内或以外时触发。

IP 包头 - 触发 IP 协议 8 位值、源地址、目标地址。

TCP 包头 - 触发源端口、目标端口、序列号和确认号。

TCP/IPv4/MAC 客户端数据 - 在 ≤、<、=、>、≥、≠ 某个特殊值时或处于某个范围以内或以外时触发。可以选择的触发字节数为 1-16。字节偏置选项：无关，0-1499。

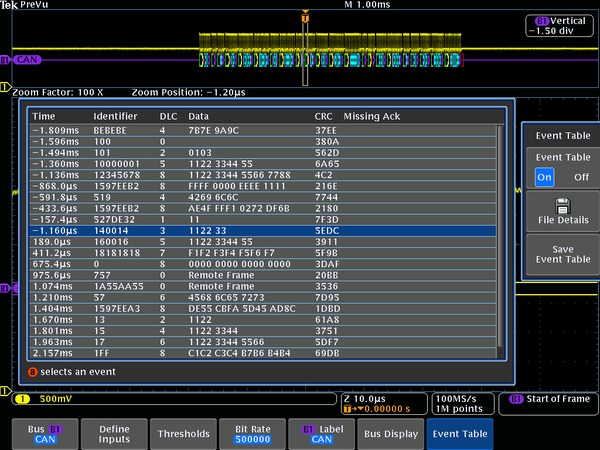

CAN、CAN FD（ISO 和非 ISO）

在 1 Mb/s 以内 CAN 信号以及 10 Mb/s 以内 CAN FD 信号的帧开始、帧类型（数据、远程、错误、过载）、标识符（标准或扩展）、数据、标识符和数据、帧结束、丢失 ACK 或位填充错误上触发。可以进一步指定数据，在 ≤、<、=、>、≥ 或 ≠ 特定数据值时触发采集。用户可调节的取样点默认设置为 50%。

LIN

在 100 kb/s 以内（按 LIN 定义 20 kb/s）在同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误（如同步、奇偶或校验和错误）上触发。

FlexRay

在 100 Mb/s 以内在帧开始、帧类型（正常、有效负载、空位、同步、启动）、标识符、循环数、完整包头字段、数据、标识符和数据、帧结束或错误（如包头 CRC、包尾 CRC、空位帧、同步帧或启动帧错误）上触发。

MIL-STD-1553

触发同步、字类型²（命令、状态、数据）、命令字（分别设置 RT 地址、T/R、子地址/模式、数据字数/模式代码和奇偶）、状态字（分别设置 RT 地址、消息错误、仪器、服务请求位、收到广播命令、忙碌、子系统旗标、动态总线控制接受 (DBCA)、终端旗标和奇偶）、数据字（用户指定的 16 位数据值）、错误（同步、奇偶、曼彻斯特、非连续数据）、空闲时间（选择最短时间范围 2 μs 至 100 μs，选择最长时间范围 2 μs 至 100 μs，在 < 最小值、> 最大值、在范围以内、在范围以外时触发）。可进一步指定 RT 地址，以便在 =、≠、<、>、≤、≥ 某个特殊值时或处于某个范围以内或以外时触发。

ARINC-429

在字开头/结尾、标签、SDI、数据、标签和数据、错误条件下触发（任何、奇偶性、字、间隙）

I²S/LJ/RJ/TDM

在字选择、帧同步或数据上触发。可进一步指定数据，以便在 ≤、<、=、>、≥、≠ 某个特殊数据值时或处于某个范围以内或以外时触发。I²S/LJ/RJ 的最大数据速率是 12.5 Mb/s。TDM 的最大数据速率为 25 Mb/s。

¹仅在 1 GHz 模拟通道带宽型号上提供高速支持。

²对于 100BASE-TX 推荐 ≥350 MHz 带宽型号。

6- 数字电压表和频率计数器

源

通道 1, 通道 2, 通道 3, 通道 4

测量类型

AC 有效值、DC、AC+DC 有效值（读出电压或电流）；频率

电压精度

±(1.5% |读数 – 偏置 – 位置|) + (0.5% |(偏置 – 位置)|) + (0.1 * V/格))

分辨率

ACV、DCV：4 位

频率：5 位

频率精度

±（10 µHz/Hz + 1 计数）

测量速率

100 次/秒；显示器上的测量结果更新 4 次/秒

垂直设置，自动量程

自动调节垂直设置，用来最大限度提高测量的动态范围；可用于任何非触发源

图形化测量

最小值、最大值、电流值和 5 秒滚动范围的图形表示

整体产品技术指标

显示器类型

10.4 吋 (264 mm) 液晶 TFT 彩色显示器

显示器分辨率

1,024 水平 × 768 垂直像素 (XGA)

插值

Sin(x)/x

波形类型

矢量、点状、可变余晖、无限余晖

刻度

完整、网格、实线、十字准线、框架、IRE 和 mV

格式

YT、XY 和同时 XY/YT

最大波形捕获速率

>340,000 wfms/s，FastAcq采集模式，1 GHz型号

>270,000 wfms/s，FastAcq采集模式，200 MHz - 500 MHz型号

>50,000 wfms/s，DPO采集模式，所有型号。

输入-输出端口

USB 2.0 高速主控端口

支持 USB 海量存储设备和键盘。仪器前后各两个端口。

USB 2.0 设备端口

后面板连接器允许通过 USBTMC 或 GPIB（使用 TEK-USB-488）实现示波器通信/控制，并直接打印到所有 PictBridge 兼容打印机上。

打印

打印到PictBridge打印机或打印到支持电子邮件打印的打印机。注：本产品包含由 OpenSSL 开发的用于 OpenSSL 工具包的软件。(http://www.openssl.org/)

LAN 端口

RJ-45 连接器，支持 10/100/1000 Mb/s

视频输出端口

DB-15 孔式连接器，用于将示波器显示屏显示到外部监视器或投影仪上。XGA 分辨率。

探头补偿器输出电压和频率

前面板针脚

幅度

0 至 2.5 V

频率

1 kHz

辅助输出

后面板 BNC 连接器

V_OUT(Hi)：≥2.5 V 开路，≥1.0 V 50 Ω 至接地

V_OUT(Lo)： ≤0.7 V至≤4 mA负载；≤0.25 V 50 Ω到地

可以配置输出，在示波器触发时提供脉冲输出信号，提供内部示波器参考时钟输出，或为极限/模板测试提供事件输出。

外部参考输入

时基系统可以锁相至外部 10 MHz 参考 (10 MHz ±1%)

Kensington 型锁

后面板安全槽连接标准的 Kensington 型锁。

VESA 安装

仪器后面有标配的 (MIS-D 100) 100 mm VESA 安装点。

LAN eXtensions for Instrumentation (LXI)

类别

LXI Core 2011

版本

V1.4

软件

OpenChoice® Desktop

可以使用 USB 或 LAN，在 Windows PC 与示波器之间方便快速地进行通信。传送和保存设置、波形、测量和屏幕图像。包含 Word 和 Excel 工具栏，能将采集数据和屏幕图像从示波器自动传输到 Word 和 Excel 中进行快速报告或详细分析。 下载自cn.tek.com/software/downloads。

IVI 驱动程序

为常见应用（如 LabVIEW、LabWindows/CVI、MicrosoftNET 和 MATLAB）提供标准的仪器编程接口。

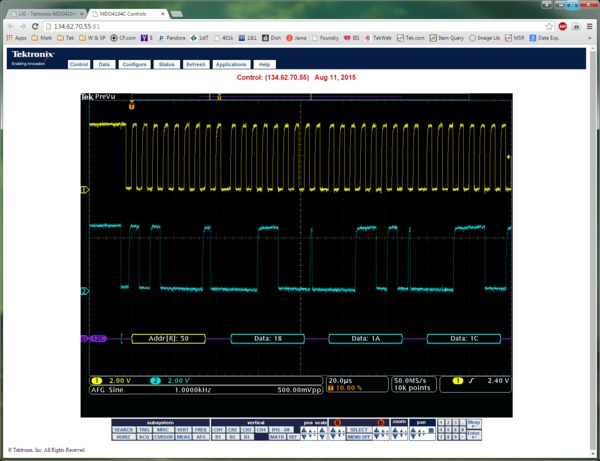

e*Scope® 基于 Web 的接口

允许在标配 Web 浏览器上通过网络连接来控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。可以直接从网络浏览器传送和保存设置、波形、测量结果和屏幕图像，或对示波器设置进行实时控制更改。

LXI Web界面

只需在浏览器的地址栏内输入示波器的 IP 地址或网络名称，即可通过标配 Web 浏览器连接到示波器。Web 界面允许通过 e*Scope 基于 Web 的远程控制来查看仪器状态和配置、网络设置的状态和修改以及仪器控件。 所有Web交互满足LXI Core规范第1.4版。

电源

电源电压

100 至 240 V ±10%

电源频率

50 ~ 60 Hz ±10% @ 100 ~ 240 V ±10%

400 Hz ±10% @ 115 V ±13%

功耗

最高 250 W

物理特点

外观尺寸

	毫米	英寸
高度	229	9
宽度	439	17.3
厚度	147	5.8

重量

没有选项 SA3 或 SA6 的仪器

	公斤	磅
净重	5.1	11.2
毛重	10.8	23.8

配有选项 SA3 或 SA6 的仪器

	公斤	磅
净重	5.5	12.2
毛重	11.2	24.8

机架安装配置

5U

散热间隙

仪器左侧和后面需要 2 英寸（51 毫米）的间隙

EMC 环境和安全

温度

工作

0 ºC 至 +50 ºC（+32 ºF 至 +122 ºF）

非工作

-30 ºC 至 +70 ºC（-22 ºF 至 +158 ºF）

湿度

工作

高温： 40 ºC ~ 50 ºC, 10% ~ 60%相对湿度, 低:0℃ 至 40℃，10% 至 90% 相对湿度

非工作

高温： 40 ºC ~ 60 ºC, 5% ~ 55%相对湿度, 低:0℃ 至 40℃，5% 至 90% 相对湿度

海拔高度

工作

3,000 米（9,843 英尺）

非工作

12,000 米（39,370 英尺）

法规

欧盟CE标志，美国和加拿大UL认可

订货信息

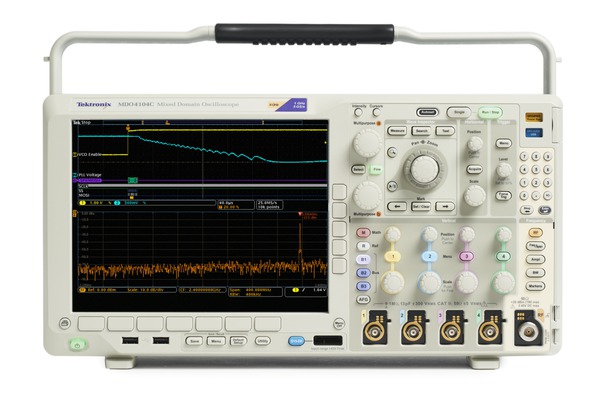

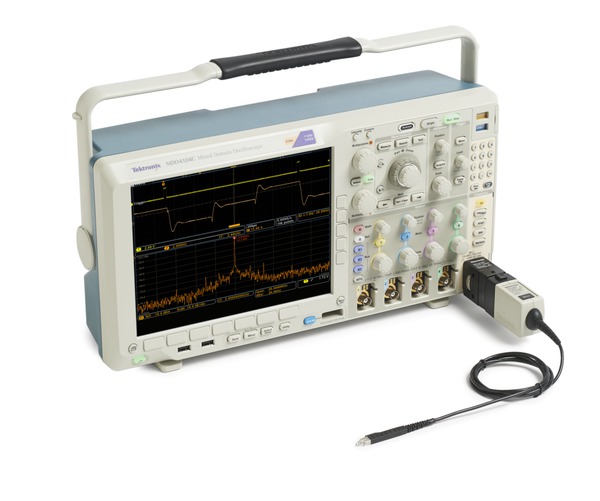

第1步 选择MDO4000C基本型号

MDO4000C家族

MDO4024C

混合域示波器，带有4条200 MHz模拟通道

MDO4034C

混合域示波器，带有4条350 MHz模拟通道

MDO4054C

混合域示波器，带有4条500 MHz模拟通道

MDO4104C

混合域示波器，带有4条1 GHz模拟通道

标配附件

探头

≤500 MHz 型号

TPP0500B，500 MHz带宽，10X，3.9 pF。每个模拟通道一个无源电压探头。

1 GHz 型号

TPP1000，1 GHz带宽，10X，3.9 pF。每个模拟通道一个无源电压探头。

带有MDO4MSO选项的任意型号

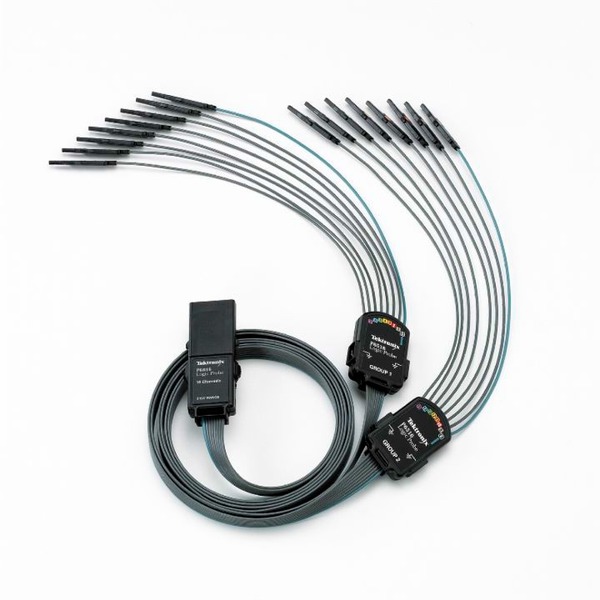

一个 P6616 16通道逻辑探头，一个逻辑探头附件包 (020-2662-xx)。

附件

200-5130-xx

正面保护罩

016-2030-xx

附件包

071-3448-xx

安装和安全说明, 打印的手册(翻译成英语、法语、日语和简体中文)；其他产品手册可以从cn.tek.com/manual/downloads 下载

-

电源线

-

OpenChoice® Desktop 软件（存于文档光盘或从 cn.tek.com/software/downloads 下载）

-

校准证明，可溯源美国国家计量机构和 ISO9001 质量体系

103-0045-xx型号，带有选项 SA3或SA6

N 到 BNC 适配器

保修

第2步 增加仪器选项，配置MDO4000C

仪器选件

出厂时所有 MDO4000C 系列仪器均预先配置如下选件：

MDO4AFG

任意函数发生器，拥有 13 种预定义波形，并可生成任意波形

MDO4MSO

16 条数字通道；包括 P6616 数字探头和附件

SA3

集成频谱分析仪，频率范围为 9 kHz ~ 3 GHz

SA6

集成频谱分析仪，频率范围为 9 kHz ~ 6 GHz

MDO4SEC

增强仪器安全，启用所有仪器端口和仪器固件升级功能打开/关闭的密码保护控件

电源线和插头选件

选项 A0

北美电源插头（115 V，60 Hz）

选项 A1

欧洲通用电源插头（220 V，50 Hz）

选项 A2

英国电源插头（240 V，50 Hz）

选项 A3

澳大利亚电源插头（240 V，50 Hz）

选项 A5

瑞士电源插头（220 V，50 Hz）

选项 A6

日本电源插头（100 V、50/60 Hz）

选项 A10

中国电源插头 (50 Hz)

选项 A11

印度电源插头 (50 Hz)

选项 A12

巴西电源插头 (60 Hz)

选项 A99

无电源线

语言选项

所有产品均带有英语、日语、简体中文和法语安装和安全手册。 下面列明的每种语言翻译后的全部用户手册的PDF格式文件均可以从cn.tek.com/manual/downloads下载。 选择L0以外的下列语言选项将包括所选语言的前面板覆盖图。

选项 L0

英语前面板标签

选项 L1

法语前面板覆盖图

选项 L2

意大利语前面板覆盖图

选项 L3

德语前面板覆盖图

选项 L4

西班牙语前面板覆盖图

选项 L5

日语前面板覆盖图

选项 L6

葡萄牙语前面板覆盖图

选项 L7

简体中文前面板覆盖图

选项 L8

繁体中文前面板覆盖图

选项 L9

韩语前面板覆盖图

选项 L10

俄语前面板覆盖图

服务选件

米乐m6网页版登录入口提供多种保修和服务方案，延长产品使用寿命，防止您发生计划外成本。不管您想防止意外损坏，还是只想借助校准方案节省维护费用，都有一款服务方案，可以满足您的需求。

选项 C3

3 年校准服务

选项 C5

5 年校准服务

选项 D1

校准数据报告

选项 D3

3 年校准数据报告（要求选项 C3）

选项 D5

5 年校准数据报告（要求选项 C5）

选项 R5

5 年维修服务（包括保修）

选项T3

三年全面呵护计划保证不管发生什么情况，设备性能都像新的一样。

选项T5

五年全面呵护计划保证不管发生什么情况，设备性能都像新的一样。

探头和附件不在示波器保修和服务范围之列。请参阅每种探头和附件的规格书，了解各自的保修和校准条款。

第3步 选择应用模块和附件

应用模块

应用模块作为独立产品销售。可以在第一次购买 MDO4000C 时购买应用模块，或在将来随时购买应用模块。选配的应用模块功能可以免费试用 30 天。在仪器第一次通电时，此免费试用期即自动开始计算。

应用模块中包含一些许可证，可以在应用模块与示波器之间进行传输。可将许可证包含在模块中，这样就可在仪器之间移动模块。或者，可将许可证包含在示波器内，这样就可以取出模块以进行安全保管。将许可证转移至示波器并取出模块允许同时使用超过 4 个应用。

DPO4BND

应用捆绑模块，可支持在一个模块中包含 DPO4AERO、DPO4AUDIO、DPO4AUTO、DPO4COMP、DPO4EMBD、DPO4ENET、DPO4LMT、DPO4PWR、DPO4USB 和 DPO4VID 应用模块的所有功能。可在需要多个串行总线调试和分析应用模块的情况下节省资金，并且可以轻松地将整套功能从一台仪器移到另一台仪器。

DPO4AERO

航空串行触发和分析模块。允许在 MIL-STD-1553 和 ARINC-429 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

信号输入 - Ch1 - Ch4 任一通道、数学、Ref1 - Ref4

推荐探头 - 差分或单端（仅需要一个单端信号）

DPO4AUDIO

音频串行触发和分析模块。允许在 I²S、LJ、RJ 和 TDM 音频总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

信号输入 - Ch1 - Ch4 任一通道，D0 - D15 任一输入

推荐探头 - 单端

DPO4AUTO

汽车串行触发和分析模块。允许在 CAN、CAN FD（ISO 和非 ISO）和 LIN 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

信号输入 – LIN：Ch1 - Ch4 任一通道，D0 - D15 任一输入；CAN、CAN FD：Ch1 - Ch4 任一通道，D0 - D15 任一输入

推荐探头 - LIN：单端；CAN、CAN FD：单端或差分

DPO4AUTOMAX

包括 DPO4AUTO 功能，并添加了 FlexRay 触发、解码、搜索和解码表支持。在基于 PC 的软件包中也支持扩展的眼图分析。

DPO4COMP

计算机串行触发和分析模块。允许在 RS-232/422/485/UART 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

信号输入 - Ch1 - Ch4 任一通道，D0 - D15 任一输入

推荐探头 - RS-232/UART：单端；RS-422/485：差分

DPO4EMBD

嵌入式串行触发和分析模块。允许在 I2C 和 SPI 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

信号输入 - I²C 或 SPI：Ch1 - Ch4 任一通道，D0 - D15 任一输入

推荐探头 - 单端

DPO4ENET

以太网串行触发和分析模块。允许在 10BASE-T 和 100BASE-TX¹总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

信号输入 - Ch1 - Ch4 中的任一通道、数学、Ref1 - Ref4

推荐探头 - 10BASE-T：单端或差分；100BASE-TX：差分

DPO4USB

USB 串行触发和分析模块。可以触发低速、全速和高速 USB 串行总线上的数据包级内容。同时还提供适用于低速、全速和高速 USB 串行总线的分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。²

信号输入 - 低速和全速：Ch1 - Ch4 任一通道，D0 - D15 任一输入；低速、全速和高速：Ch1 - Ch4 任一通道，数学，Ref1 - Ref4

推荐探头 - 低速和全速：单端或差分；高速：差分

DPO4PWR

功率分析应用模块。允许准确快速地分析功率质量、开关损耗、谐波、安全作业区 (SOA)、调制、纹波和转换速率（dI/dt、dV/dt）。

DPO4LMT

极限和模板测试应用模块。支持根据“黄金”波形生成的极限模板进行测试，以及使用自定义模板进行模板测试。³

DPO4VID

HDTV 和自定义（非标准）视频触发和视频图像模块。

MDO4TRIG

高级 RF 功率电平触发模块。允许在以下触发类型中使用频谱分析仪输入的功率电平作为信号源：脉宽、欠幅、超时、逻辑和顺序。

¹推荐对 100BASE-TX 使用 ≥350 MHz 的带宽型号

²仅在 1 GHz 模拟通道带宽的型号上提供 USB 高速支持。

³对于 > 55 Mb/s 的电信标准上的模板测试，建议使用 ≥350 MHz 的带宽型号。对于高速 (HS) USB 上的模板测试推荐 1 GHz 带宽型号。

推荐附件

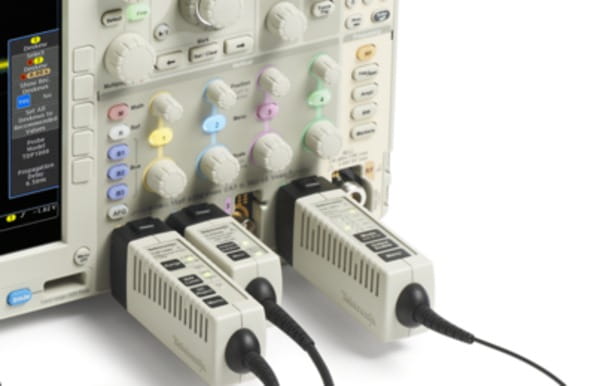

探头

米乐m6网页版登录入口提供了 100 多种不同的探头，满足您的应用需求。要查看全部的可用探头清单，请访问cn.tek.com/probes。

TPP0500B

500 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容

TPP0502

500 MHz，2X TekVPI® 无源电压探头，12.7 pF 输入电容

TPP0850

2.5 kV，800 MHz，50X TekVPI® 无源高压探头

TPP1000

1 GHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容

TAP1500

1.5 GHz TekVPI® 有源单端电压探头

TAP2500

2.5 GHz TekVPI® 有源单端电压探头

TAP3500

3.5 GHz TekVPI® 有源单端电压探头

TCP0030

120 MHz TekVPI® 30 安培交流/直流电流探头

TCP0150

20 MHz TekVPI® 150 安培交流/直流电流探头

TDP0500

500 MHz TekVPI® 差分电压探头，±42 V 差分输入电压

TDP1000

1 GHz TekVPI® 差分电压探头，±42 V 差分输入电压

TDP1500

1.5 GHz TekVPI® 差分电压探头，±8.5 V 差分输入电压

TDP3500

3.5 GHz TekVPI® 差分电压探头，±2 V 差分输入电压

THDP0200

±1.5 kV，200 MHz TekVPI® 高压差分探头

THDP0100

±6 kV，100 MHz TekVPI® 高压差分探头

TMDP0200

±750 V，200 MHz TekVPI® 高压差分探头

P5100A

2.5 kV，500 MHz，100X 高压无源探头

P5200A

1.3 kV，50 MHz 高压差分探头

附件

TPA-N-PRE

预放大器，12 dB 标称增益，9 kHz - 6 GHz

119-4146-00

近场探头组、100 kHz - 1 GHz

119-6609-00

柔性单极天线

TPA-N-VPI

N 到 TekVPI 适配器

077-0585-xx

维修手册（仅英文）

TPA-BNC

TekVPI® 到 TekProbe™ BNC 适配器

TEK-DPG

TekVPI 相差校正脉冲发生器信号源

067-1686-xx

功率测量相差校正和校准夹具

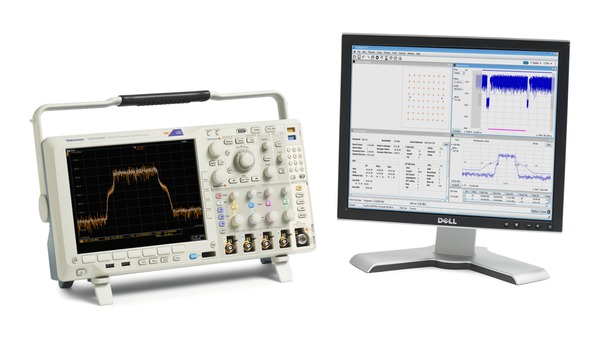

SignalVu-PC-SVE

矢量信号分析软件

TEK-USB-488

GPIB 到 USB 适配器

ACD4000B

软搬运箱

HCTEK54

硬运送箱（需 ACD4000B）

RMD5000

机架安装套件

其他射频探头

请与 Beehive Electronics 联系订货：http://beehive-electronics.com/probes.html

101A

EMC 探头组

150A

EMC 探头放大器

110A

探头电缆

0309-0001

SMA 探头适配器

0309-0006

BNC 探头适配器

第4步 在将来增加仪器升级

仪器升级

MDO4000C系列产品提供了多种方式，可以在初次购买后增加功能。下面列出的是我们提供的各种产品升级以及适用于每个产品的升级方法。

购买后仪器选件

下述产品作为独立式产品销售，可以随时购买，在任何MDO4000C产品中增加功能。

MDO4AFG

在任何MDO4000C系列产品中增加任意函数发生器。

通过一次性使用的应用模块硬件密匙，实现任何型号的一次永久升级。硬件密匙用来启用该功能，但并不是将来一定要用。

MDO4MSO

增加16条数字通道；包括P6616 数字探头和附件。

通过一次性使用的应用模块硬件密匙，实现任何型号的一次永久升级。硬件密匙用来启用该功能，但并不是将来一定要用。

MDO4SA3

增加集成频谱分析仪，输入频率范围9 kHz – 3 GHz。

一次性永久升级到任何型号。此升级需要在米乐m6网页版登录入口服务中心安装并且需要进行仪器校准。

MDO4SA6

增加集成频谱分析仪，输入频率范围9 kHz – 6 GHz。

一次性永久升级到任何型号。此升级需要在米乐m6网页版登录入口服务中心安装并且需要进行仪器校准。

MDO4SEC

添加增强的仪器安全性，实现密码保护控制，开启/关闭所有仪器端口和仪器固件更新功能。

通过软件选件密匙，实现任何型号的一次永久升级。软件选件密匙产品要求提供购买时的仪器型号和序列号。该软件选件密钥是特定的型号和序列号的组合。

频谱分析仪升级选项

频谱分析仪最大输入频率范围可以从 3 GHz 升级到 6 GHz。此升级过程要求在米乐m6网页版登录入口服务中心进行安装，并要求校准仪器。（频谱分析仪升级和仪器校准将显示为单独的订单行项目。可根据要求提供可选的输入校准。）

MDO4SA3T6

为 MDO4000C 将频谱分析仪从 3 GHz 升级到 6 GHz。

购买后服务产品

下述升级可以增加到任何型号中，把产品保修延到标配保修期以外。

MDO4024C-R5DW

MDO4024C产品五年维修服务(包括产品保修期)。

MDO4034C-R5DW

MDO4034C产品五年维修服务(包括产品保修期)。

MDO4054C-R5DW

MDO4054C产品五年维修服务(包括产品保修期)。

MDO4104C-R5DW

MDO4104C产品五年维修服务(包括产品保修期)。

MDO4000CT3

三年全面呵护计划保证不管发生什么情况，设备性能都像新的一样。适合首次购买仪器30天后。

MDO4000CT5

五年全面呵护计划保证不管发生什么情况，设备性能都像新的一样。适合首次购买仪器30天后。

带宽升级选项

在初次购买后，可以在任何 MDO4000C 系列产品上升级仪器带宽。每个升级产品都将提高示波器的模拟带宽。可根据当前带宽和所需带宽组合及当前仪器是否包含集成频谱分析仪来购买带宽升级。带宽升级产品包括新的模拟探头（如适用）。所有模拟带宽升级过程都要求在米乐m6网页版登录入口服务中心进行安装，并要求校准仪器。（带宽升级和仪器校准将以单独的订单行项目显示。可根据要求提供可选的输入校准。）

可升级的型号	仪器配有 SA3 或 SA6 选件（添加频谱分析仪）	升级前带宽	升级后带宽	订购产品
MDO4024C	否	200 MHz	350 MHz	MDO4BW2T34
		200 MHz	500 MHz	MDO4BW2T54
		200 MHz	1 GHz	MDO4BW2T104
		350 MHz	500 MHz	MDO4BW3T54
		350 MHz	1 GHz	MDO4BW3T104
		500 MHz	1 GHz	MDO4BW5T104
MDO4034C	否	350 MHz	500 MHz	MDO4BW3T54
		350 MHz	1 GHz	MDO4BW3T104
		500 MHz	1 GHz	MDO4BW5T104
MDO4054C	否	500 MHz	1 GHz	MDO4BW5T104
MDO4024C	是	200 MHz	350 MHz	MDO4BW2T34-SA
		200 MHz	500 MHz	MDO4BW2T54-SA
		200 MHz	1 GHz	MDO4BW2T104-SA
		350 MHz	500 MHz	MDO4BW3T54-SA
		350 MHz	1 GHz	MDO4BW3T104-SA
		500 MHz	1 GHz	MDO4BW5T104-SA
MDO4034C	是	350 MHz	500 MHz	MDO4BW3T54-SA
		350 MHz	1 GHz	MDO4BW3T104-SA
		500 MHz	1 GHz	MDO4BW5T104-SA
MDO4054C	是	500 MHz	1 GHz	MDO4BW5T104-SA
