18GHz大电流偏置器PSPL5585产品技术资料

The PSPL5585 High Current Bias Tee is intended for frequency domain, high current applications. Unlike most high current bias tees that typically are specified for only an octave band, this bias tee can typically cover a decade. The DC input is a solder terminal feed-thru capacitor.

Key performance specifications
  • 2 GHz to 18 GHz
  • 100 V, 6 A

Typical performance

PSPL5585-Datasheet-023159-9-N

Insertion Loss, S21. 0.5 dB/div. top line is the 0 dB reference.

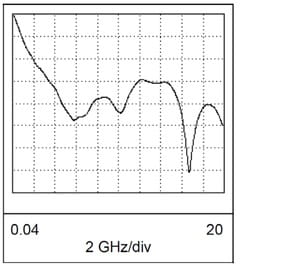

PSPL5585-Datasheet-023159-10-N

Return Loss, S11. 5 dB/div, top line is the 0 dB reference.

Specifications

Parameter Symbol Units Minimum Typical Maximum Comments
Impedance Z ohms   50
Frequency range f GHz   2 to 18  4 to 10    IL 10 dB IL 15 dB
Insertion loss S21 dB   0.4    At 5 GHz
Input (AC) Return loss S11 dB   20    Mid band, AC port
DV voltage V V     100
DC current I A
Capacitance (bypass) C nF
Capacitance C nF
Inductance L nH
Resistance R ohms   0.01
RF power P W     20  Average power
Isolation S13 dB   >40
DC path bandwidth fc,DC MHz
Temperature T °C -55    +125  Storage and operating
RF connectors SMA jacks (f)
DC connector Solder pin
Warranty One year

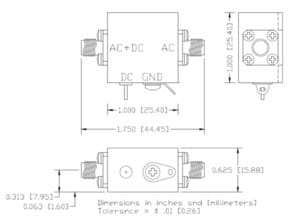

Mechanical dimensions
PSPL5585-Datasheet-023159-11-N

Ordering information

Models
PSPL5585
BIAS TEE, 2-18 GHz, 100 V, 6 A
